玩转NAS进阶篇图文教程附资源,PXE+ISCSI=无盘

  [复制链接]
  • TA的每日心情
    开心
    2016-12-1 09:44
  • 签到天数: 2 天

    [LV.1]初来乍到

    11

    主题

    64

    帖子

    4620

    积分

    VIP会员

    Rank: 8Rank: 8

    积分
    4620
    发表于 2016-4-11 00:23:44 | 显示全部楼层 |阅读模式
    上次说到利用群晖的TFTP/PXE功能网启PE用来维护和安装家庭电脑.结语说过只要你够强大,网启个WIN7也是有可能的.今天我们就来把这个可能变为现实.看看我们怎样才能实现把系统直接装到群晖的ISCSI上.(现在快不早了,先开个篇吧,晚上再慢慢来更新)
      首先我们需要准备几样工具:( C6 l  T7 T# j+ K9 x9 Q
    1.window7以上安装光盘),或者写了光盘镜像的U盘也行,要能正常安装模式,不是克隆模式
    2.你的NAS,群晖系统
    3.一台用来无盘启动的电脑,能网卡PXE启动0 ?& T% o# d! \: B
    4.GRUN,PXE,IPXE启动程序等组件(教程里我会提供)1 r9 F0 N5 ?+ O1 U) n/ w) S
    ) ^# n( z5 [1 x: x, r* K
    先写到这吧,吃饭去了  0 ]2 t! n$ T. t: s4 d


    吃完饭,又给儿子洗了澡终于有点时间了,来码点字吧+ G) r. a! k& M  ]* ~0 `; `
    " ^# j2 ]+ t, N/ f' ^: e
    第一步:准备ISCSI
    % ]  g6 q1 h* x' l

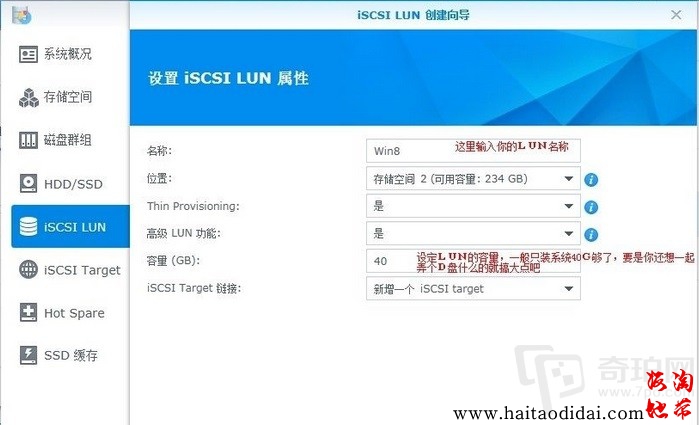

    进入DSM web界面,打开存储空间管理员,选择iSCSI LUN项,点击新增

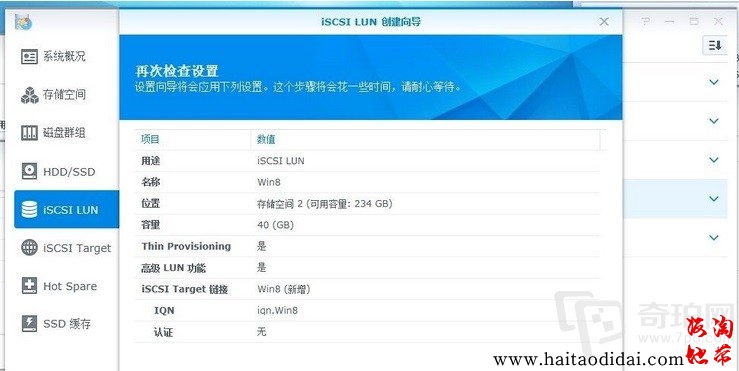

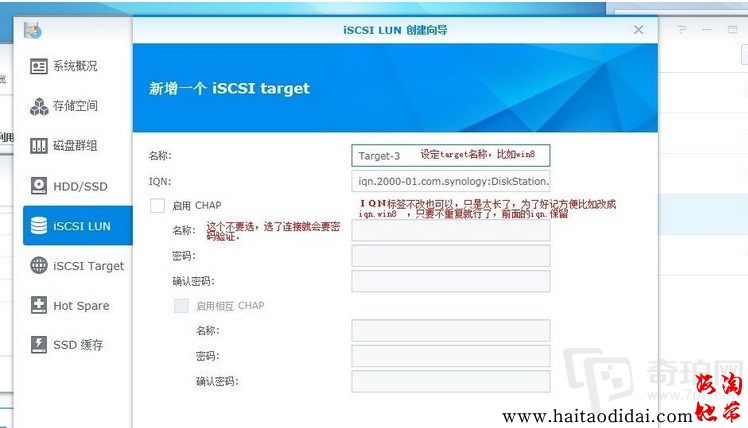

    在弹出的页面默认第一项(一般文件)点下一步进入到下面的画面,接着看图吧$ v- Z2
    到这里应用后我们就就建好了ISCSI的LUN和target,可以看到已就绪状态.这样我们用来装系统的虚拟硬盘就做好了.
    ! K" J) ~: Q) V( K
    第二步,设定TFTP/PXE服务4 T# _3 J# x5 Q; A4 r+ n9 I
    # S; z; M, y& ?
    首先下载我网盘上的引导文件
    如果您要查看本帖隐藏内容请回复

    ) E( p6 n+ N; y9 c4 c

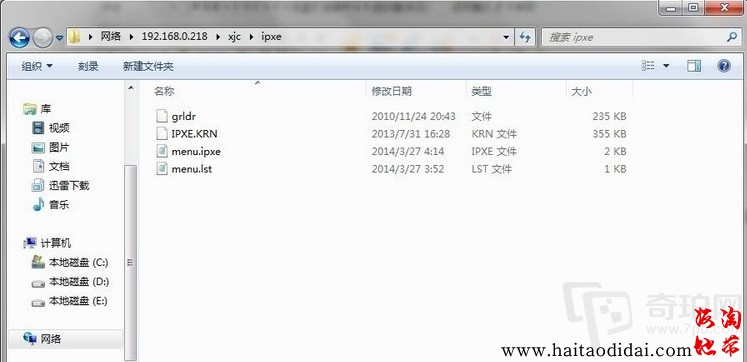

    将ipxe.zip解压后把ipxe文件夹及里面所有的文件上传到你的NAS某目录.下面是文件夹里包含的文件

    在DSM上打开控制面板,选择文件服务再到TFTP/PXE项如下图设置

    确定后PXE服务就设定好了.
    注意,DSM开了DHCP后,请把你路由里的DHCP服务停掉,保证你的内网只有一个DHCP服务.

    第三步,修改IPXE配置文件

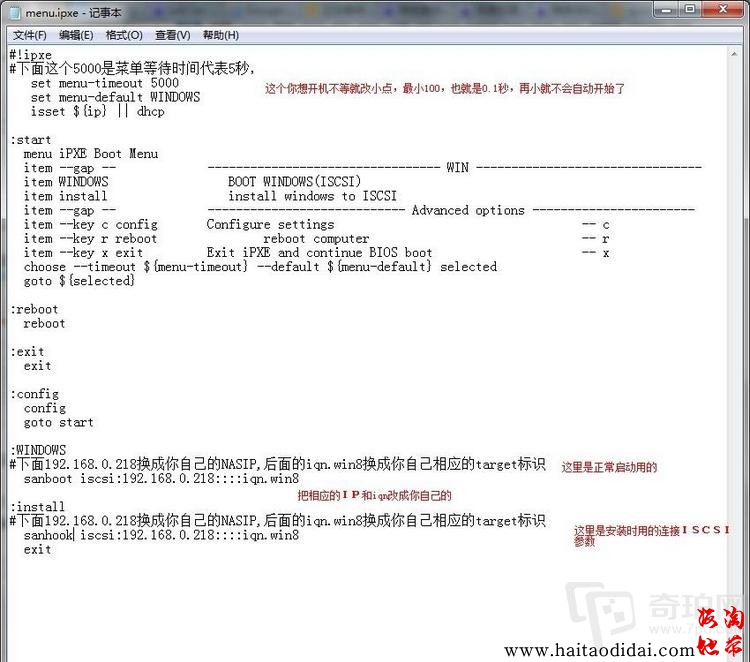

    用记事本或文本编辑器打开menu.ipxe文件,配置文件里我都做了相应注解的,根据你的情况改注解的几处就行


    改好保存就行了. r! E4 c# u) J

    第四步,安装系统  {; H" c& C0 Z, m
     首先,你要有能安装的系统光盘或U盘,这里指的安装不是克隆,是微软原本的安装模式.
    那么,现在把你的光盘或U盘插到你要做无盘的电脑上,开机,进入BIOS设置启动顺序(为防止你弄错,这台机不要接硬盘),把网卡ROM引导打,设置网卡启动为第一项,安装系统的光盘或U盘为第二项.保存退出BIOS.BIOS每块主板不尽相同,不会设的自己看说明书或百度.
      设定好后开机就会看到如下网卡启动的界面.

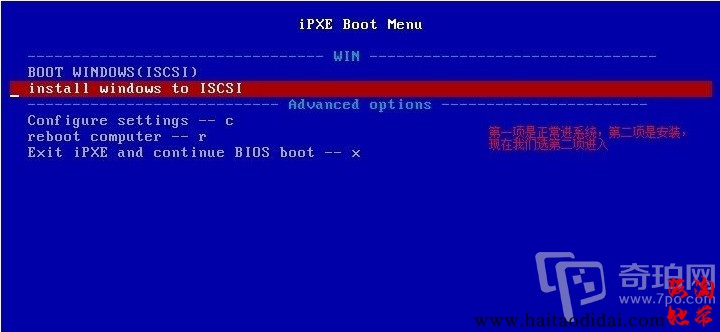

    p%稍后会加载到IPXE的菜单界面,选择第二项安装系统到ISCSI


    下面的一些图片是我真机安装手机拍的,可能不太清晰,也就记录个过程,随便看看吧(晕,手机拍的图片太大传不了,等我处理下)

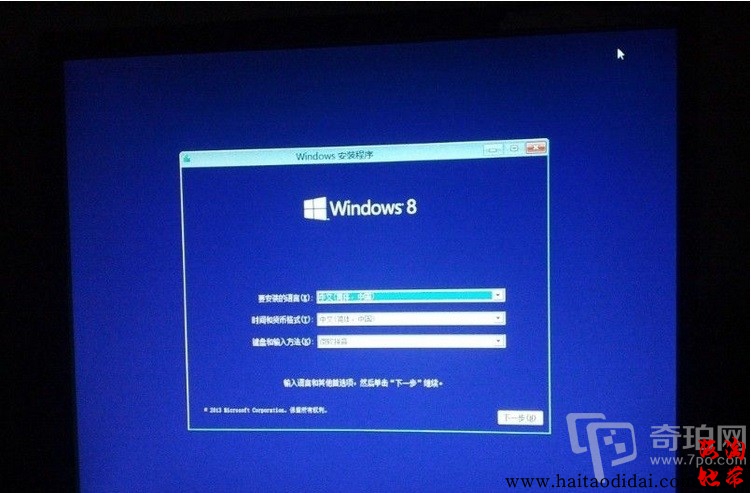

    选了第二项后过一会就会进入到光盘安装的界面,如下图


    下面选择全新安装

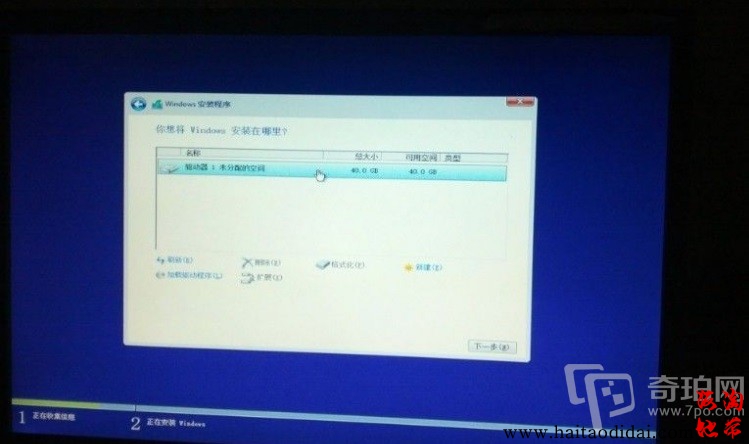

    在磁盘选择界面看到了先前建立的40Giscsi 磁盘

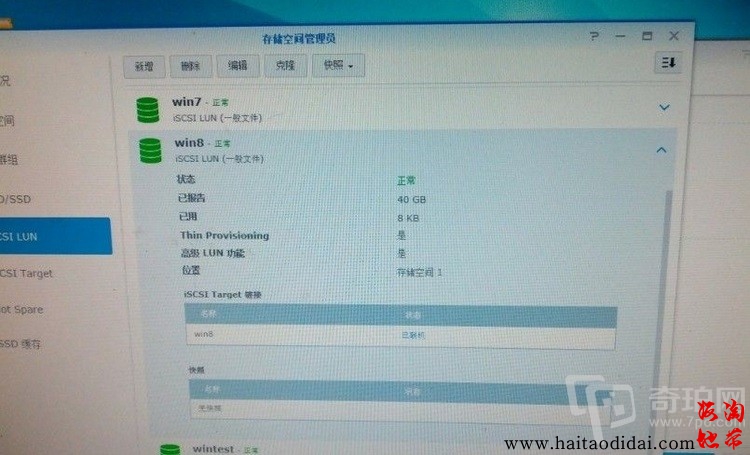

    再看看DSM的建的那个win8LUN 的状态是已联机. T

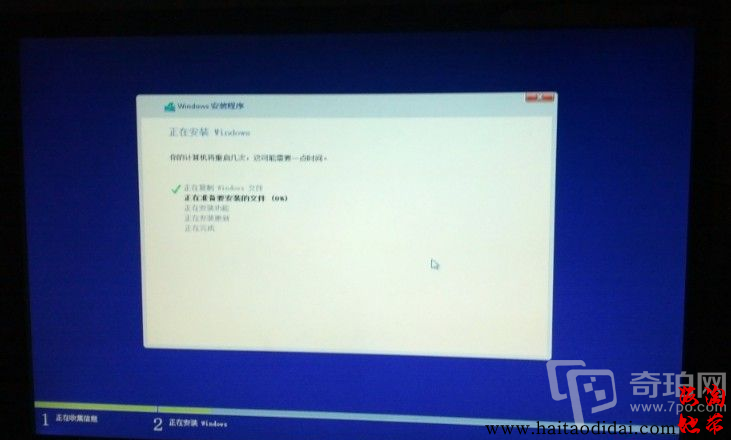

    选择磁盘后开始安装


    163246zj06jfltj92frl9o.png 7 {&

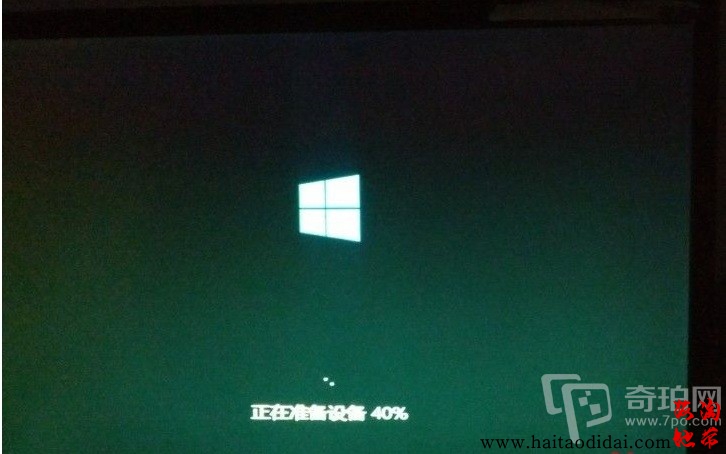

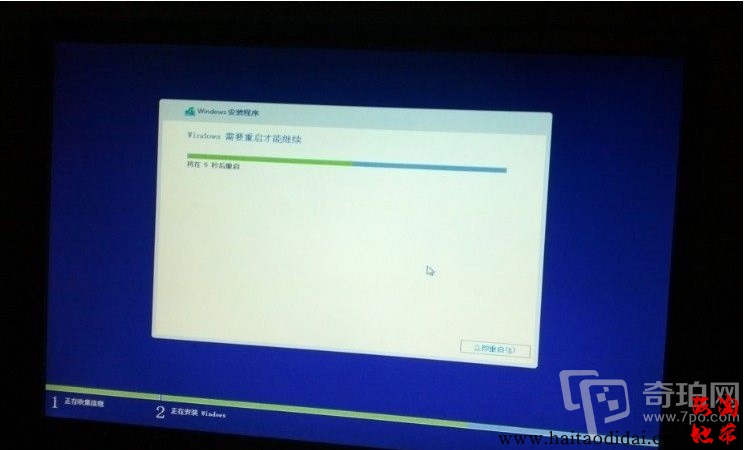

    一切顺利,重启,重启后把你的光盘或U盘取出来,在IPXE菜单那进默认的第一项启动,windows的设备配置等界面

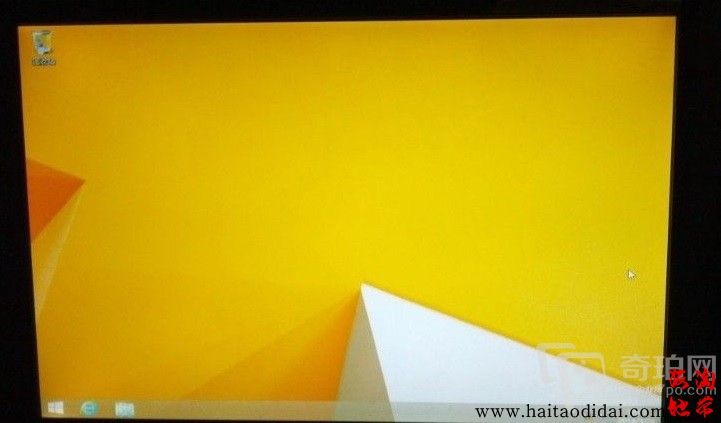

    终于,win8的默认桌面出来了


    来看看我们的设备管理里的磁盘,SYNOLOGY ISCSI Storage SCSI Disk Device 有木有?
