新手必看gen8服务器系统安装教程-ILO功能介绍-拆机详解-硬件升级

  [复制链接]

该用户从未签到

125

主题

149

帖子

6104

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
6104
发表于 2016-4-29 21:23:13 | 显示全部楼层 |阅读模式
新手必看,本贴对GEN8服务器 做详细的GEN8拆解 ILO功能介绍  以及系统安装 全程教程讲解。


惠普MicroServer Gen8集成了远程管理iLO模块,并且硬盘、内存和PCI插槽依旧采用免工具设计。

MicroServer Gen8特性包括:

  · 通过HP iLO Management Engine (iLO4)和HP Intelligent Provisioning简化系统的安装、设置和维护。
这两款产品嵌入在每台服务器中,包含可以立即部署的软件和预载入工具,便于简化管理。
  · 通过HP Integrated Lights-Out (iLO) Essentials可随时随地远程管理服务器,以提高效率并降低运营成本
,iLO本身是基于Vxwork开发的,其保证了iLO软件的可靠与高效
  · 通过HP Active Health持续监测可自动评估服务器,以确保最佳的健康和最低的能耗,并通过HP Smart
Update加快应用更新,以提升服务器性能和提高稳定运行时间。



产品解析

HP这次MicroServer GEN8的设计突破外观和体积的限制,小巧讨喜的外观让人眼前一亮

CPU可升级、最大支持16G内存(2X8G)、最大16T硬盘(4TX4)。
而时尚的面板设计让人很难和冷冰冰的服务器联想起来
JK全球购--淘宝店铺,买GEN8服务器 我们大家放心的选择。{:soso__4011813854091704040_1:}

正品HP GEN8服务器购买入口  https://item.taobao.com/item.htm?id=523041473305

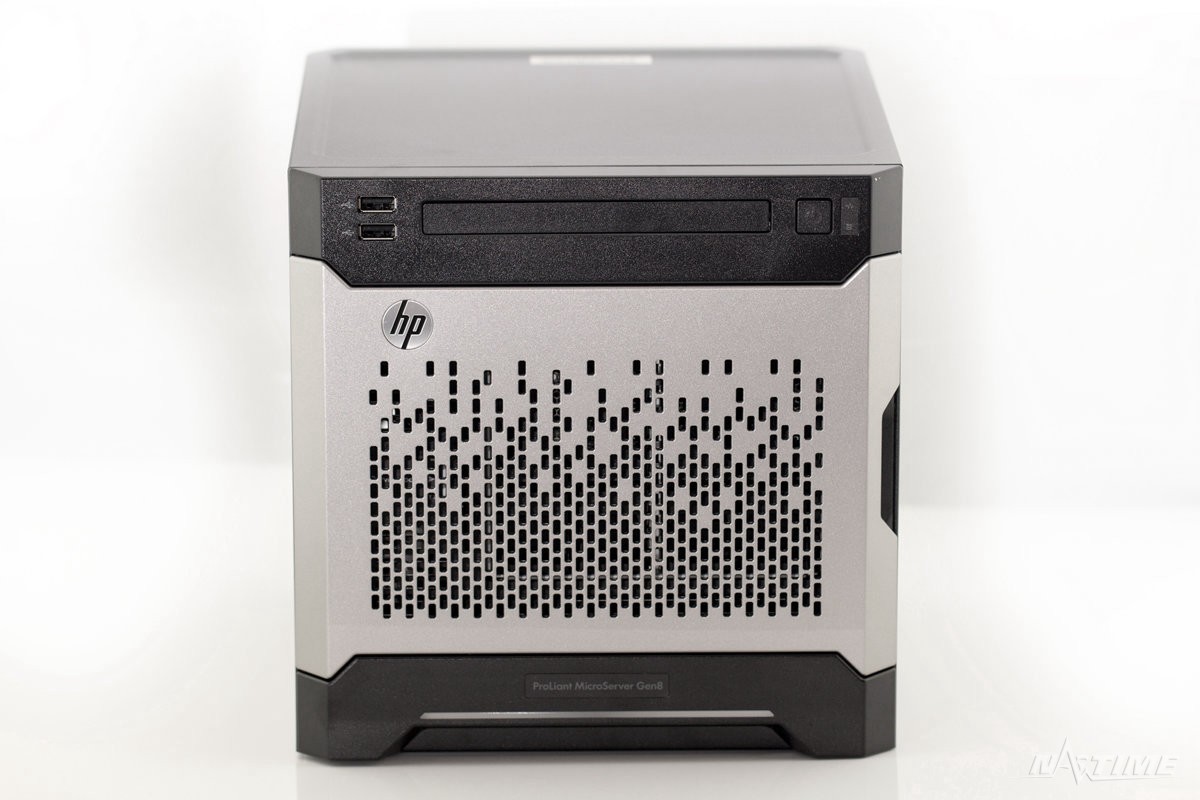

正面一览

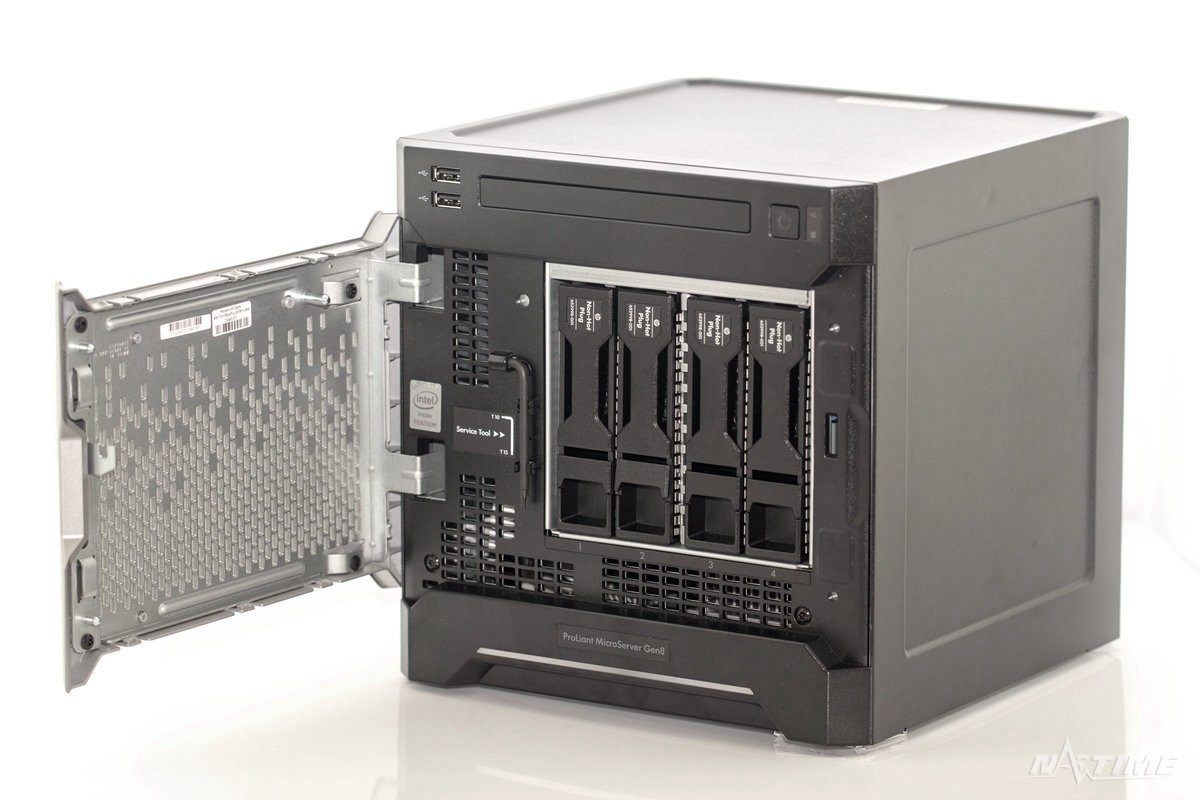

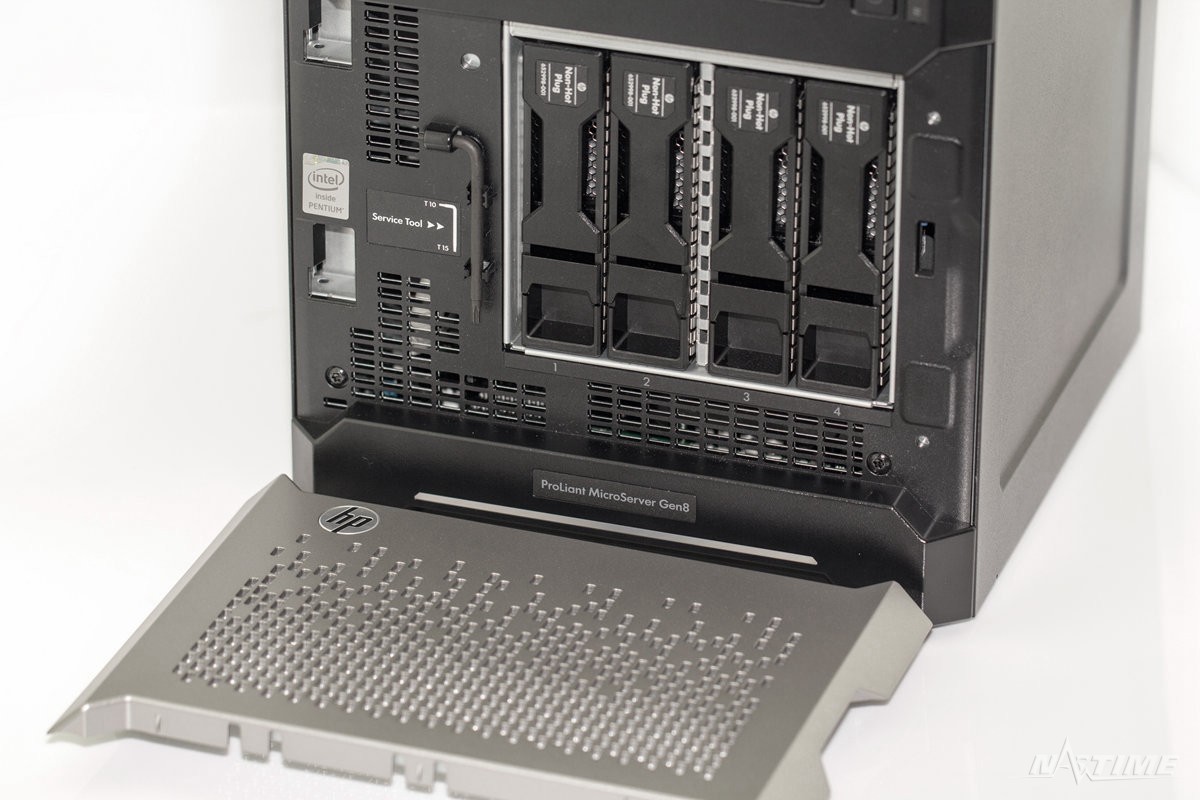

打开活动面板,注意面板是类似磁铁的设计,盒盖时卡塔一声,准确无误


面板轻轻上提就可以轻松取出


硬盘仓位

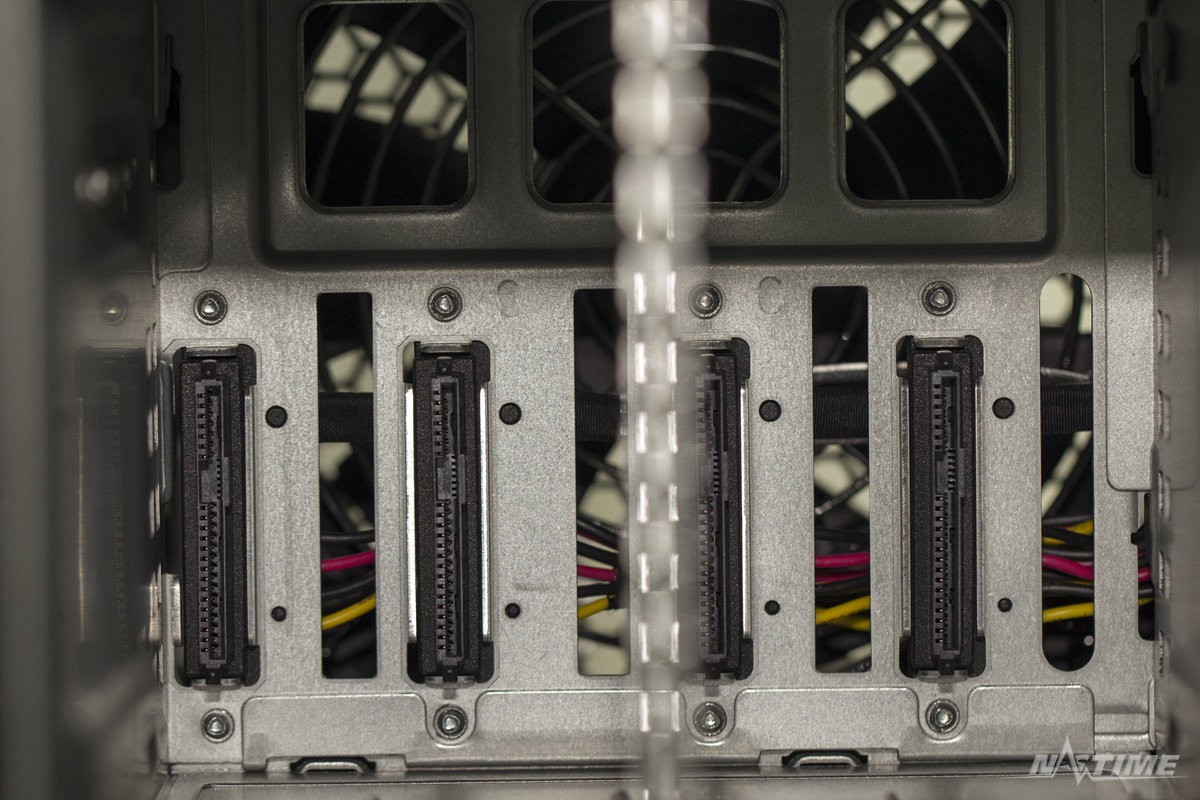

SATA模组模块


前部附带一个T10/T15小型梅花扳手,GEN8主机所有螺丝都为该规格

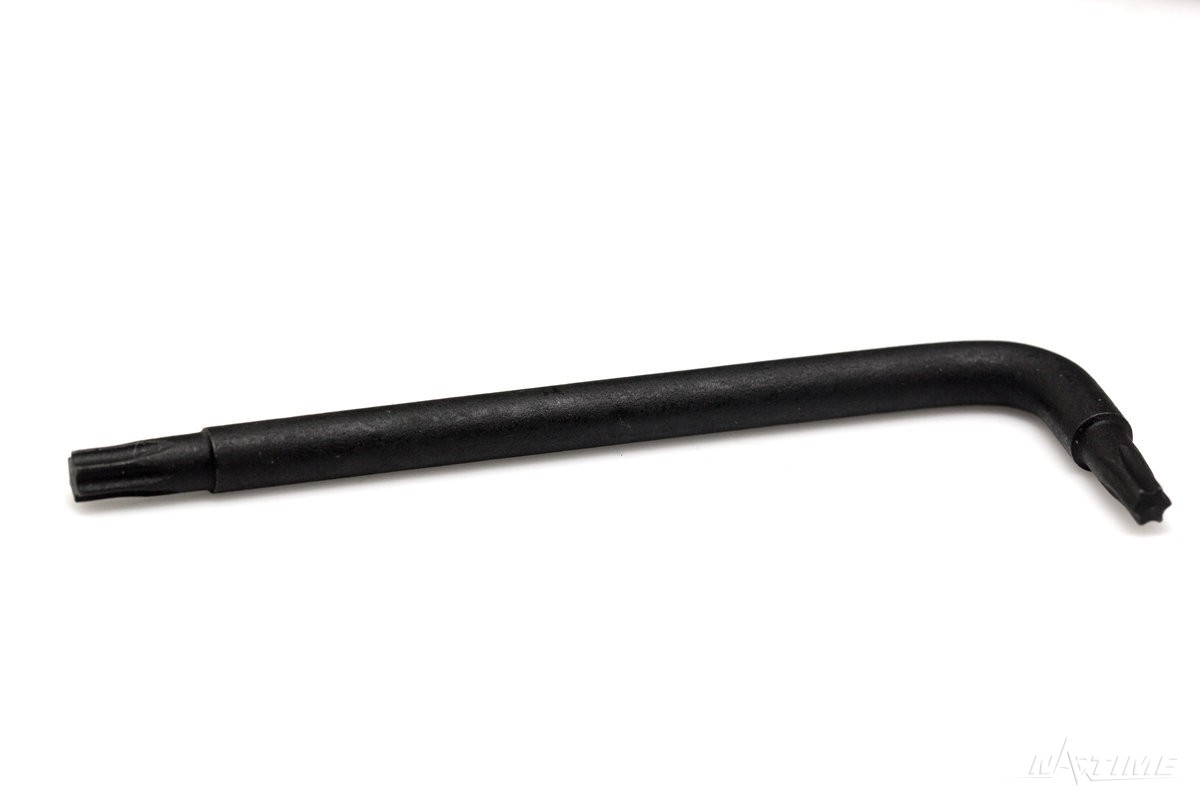

扳手特写,如果用户手里没有专业工具,利用这个小附件,就可以完全拆解几乎所有部件

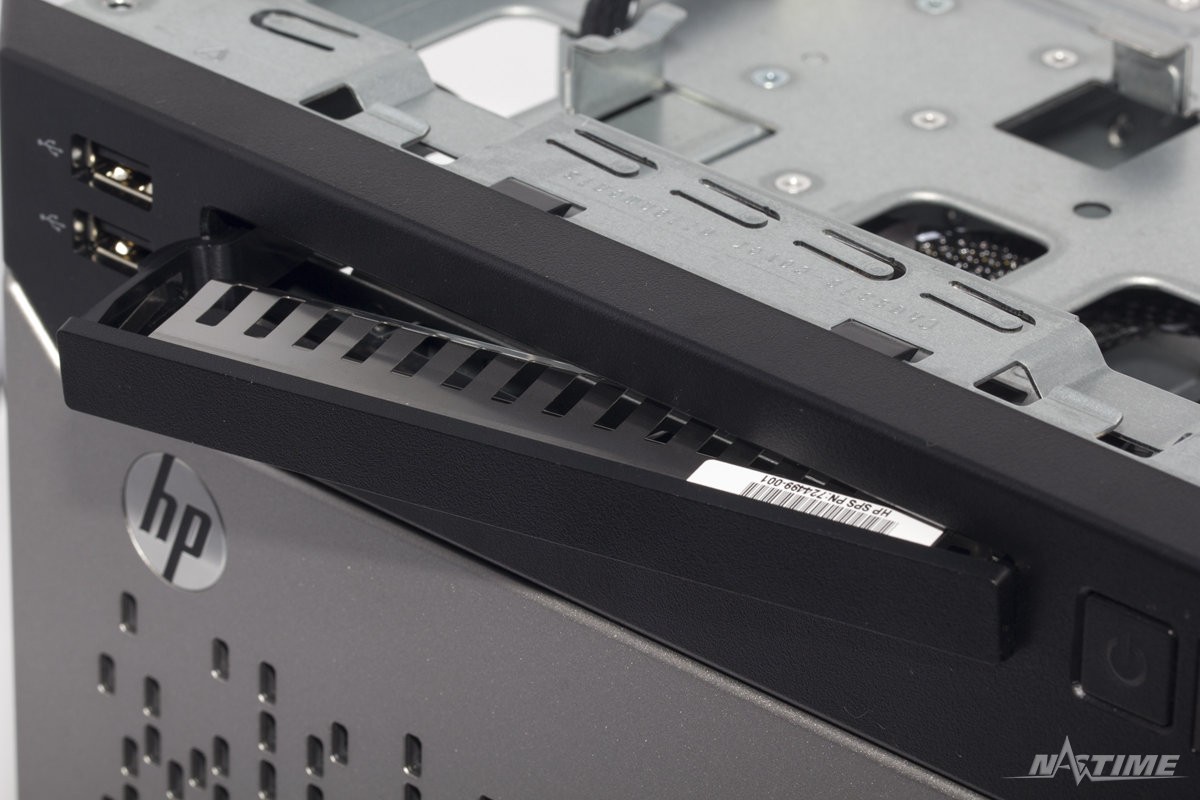

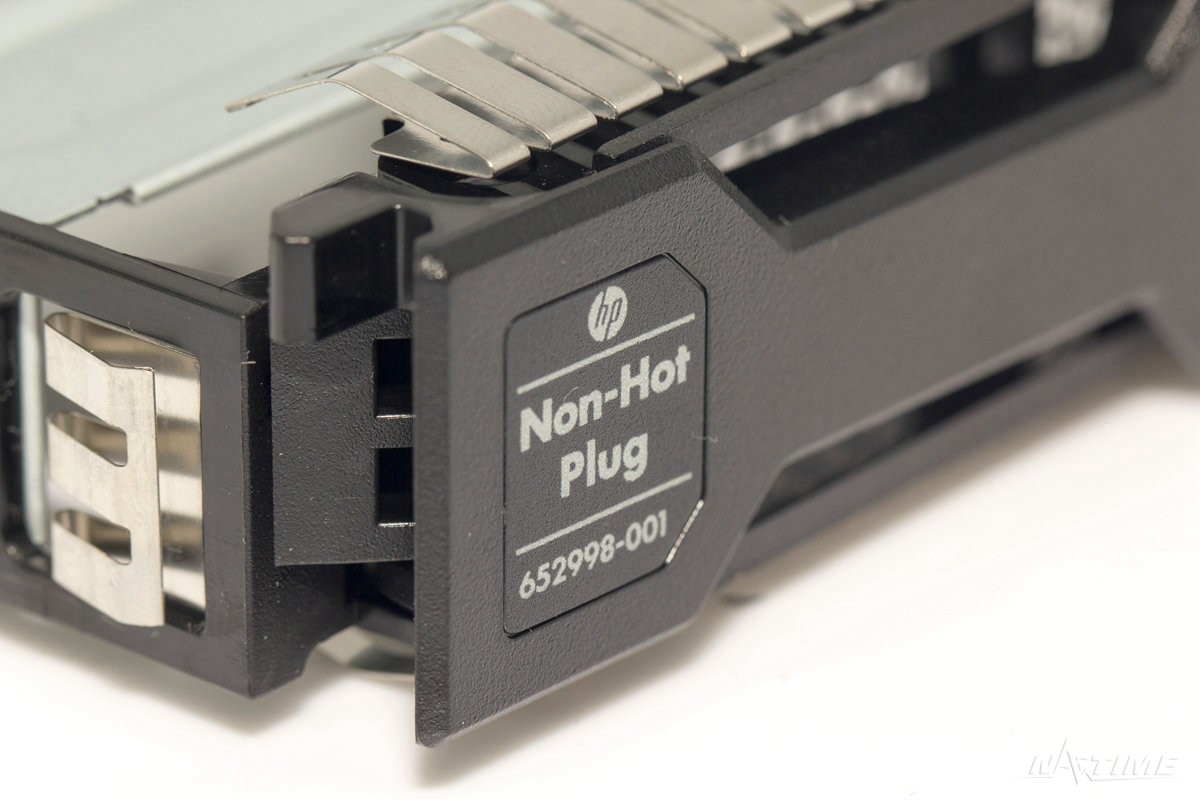

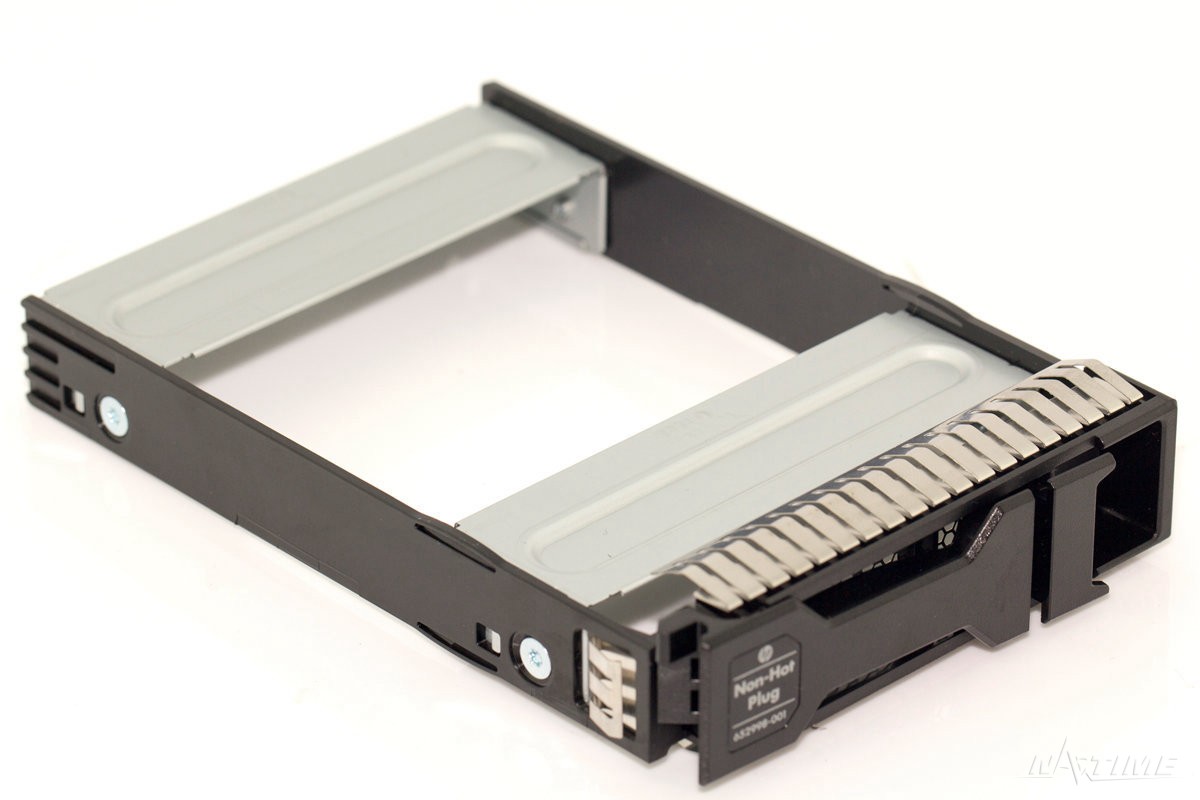

硬盘架特写


硬盘架面板标示




蜂窝状的通风口,保证散热效能

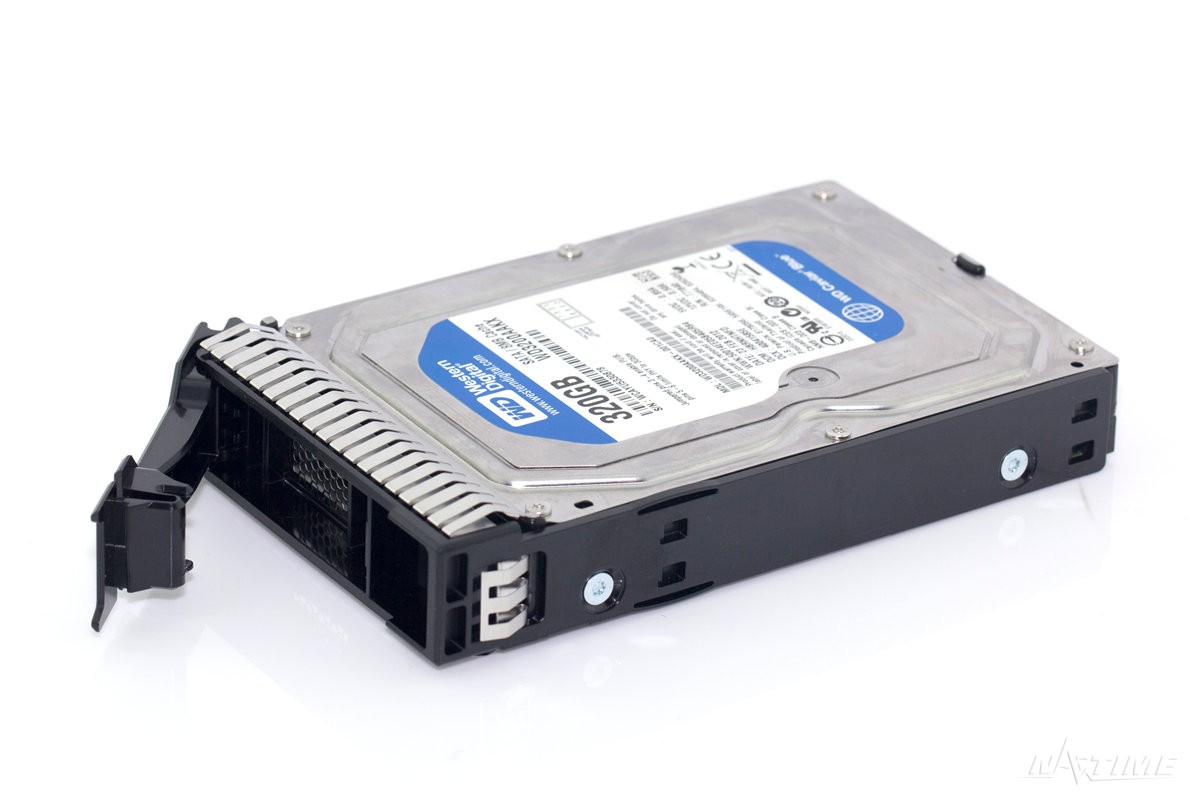

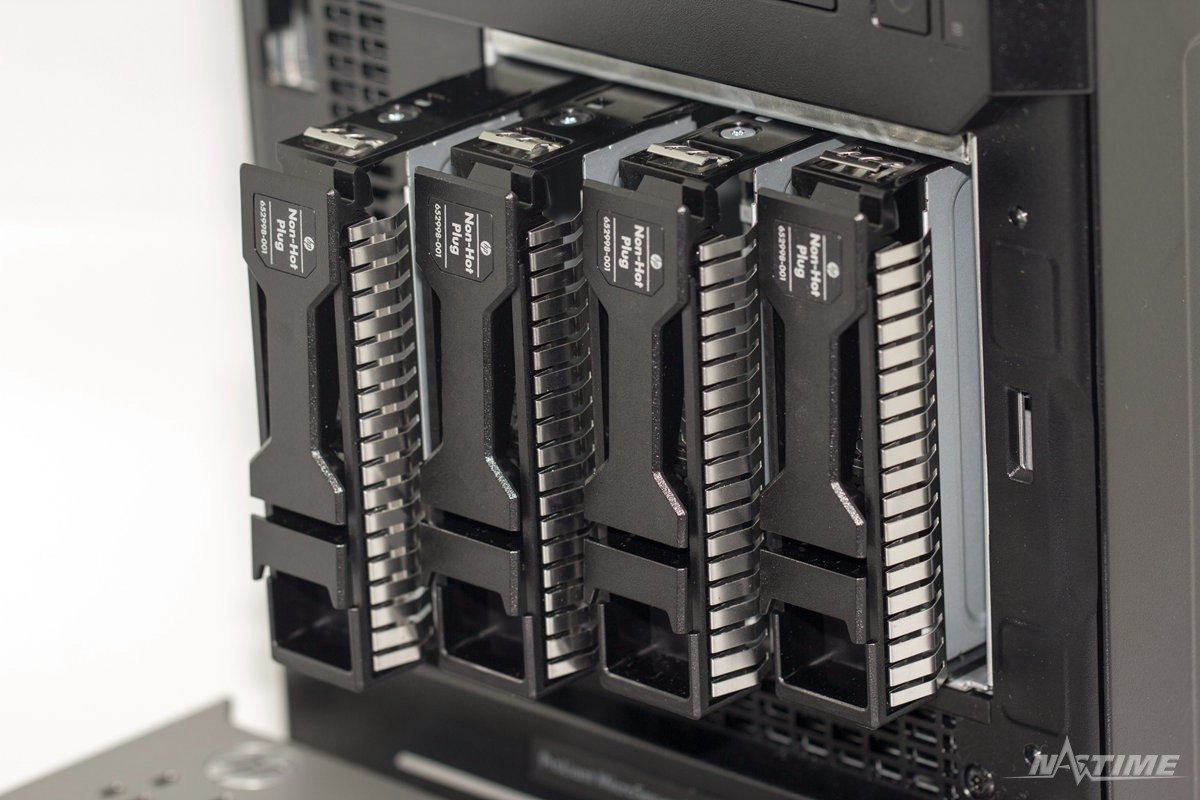

安装好硬盘(硬盘RAID支持4个3T硬盘,AHCI硬盘模式无容量限制)

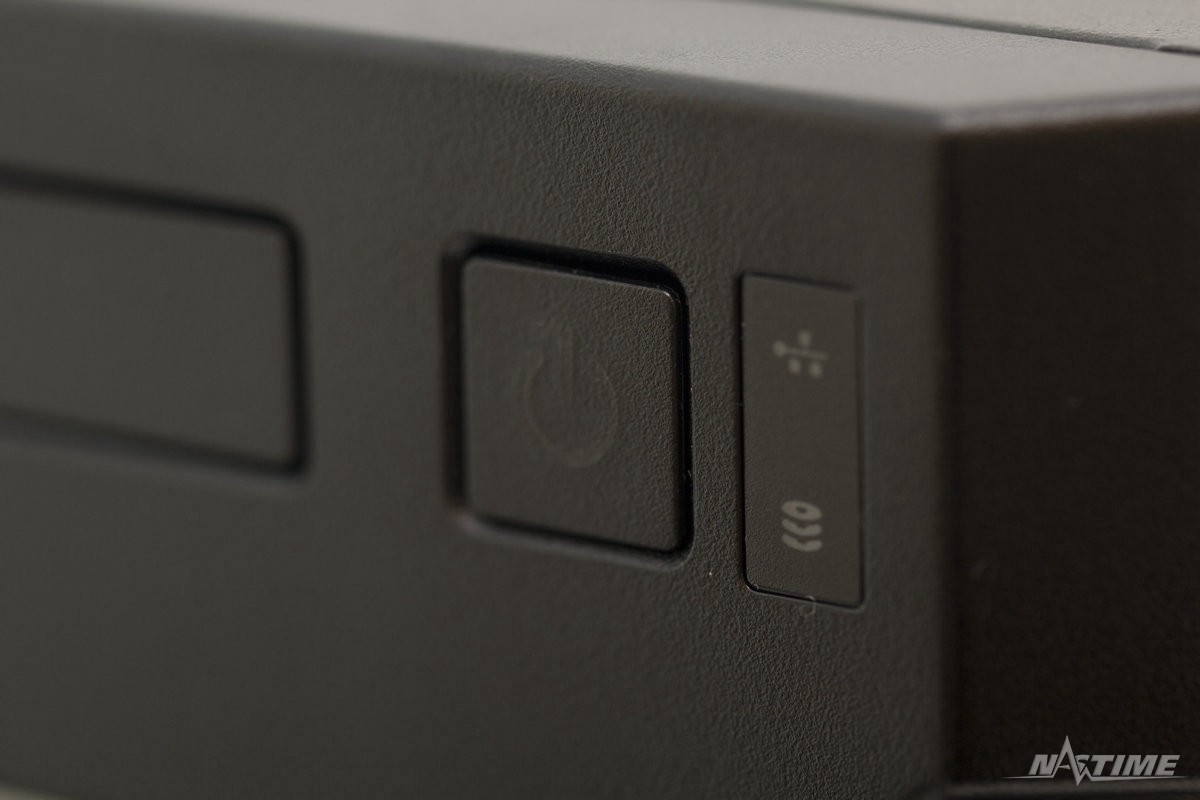

复合型的电源按钮,包括reset


前置USB2.0接口两个

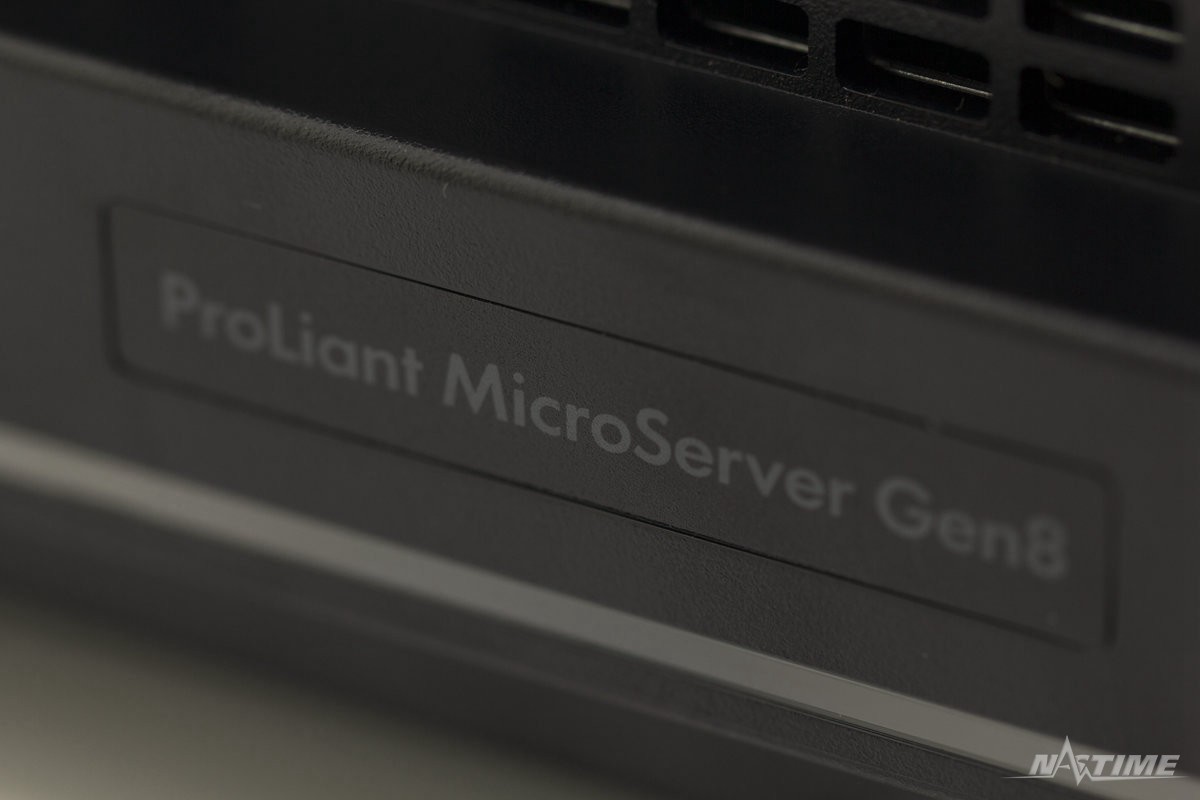

HP MicroServer Gen8特写

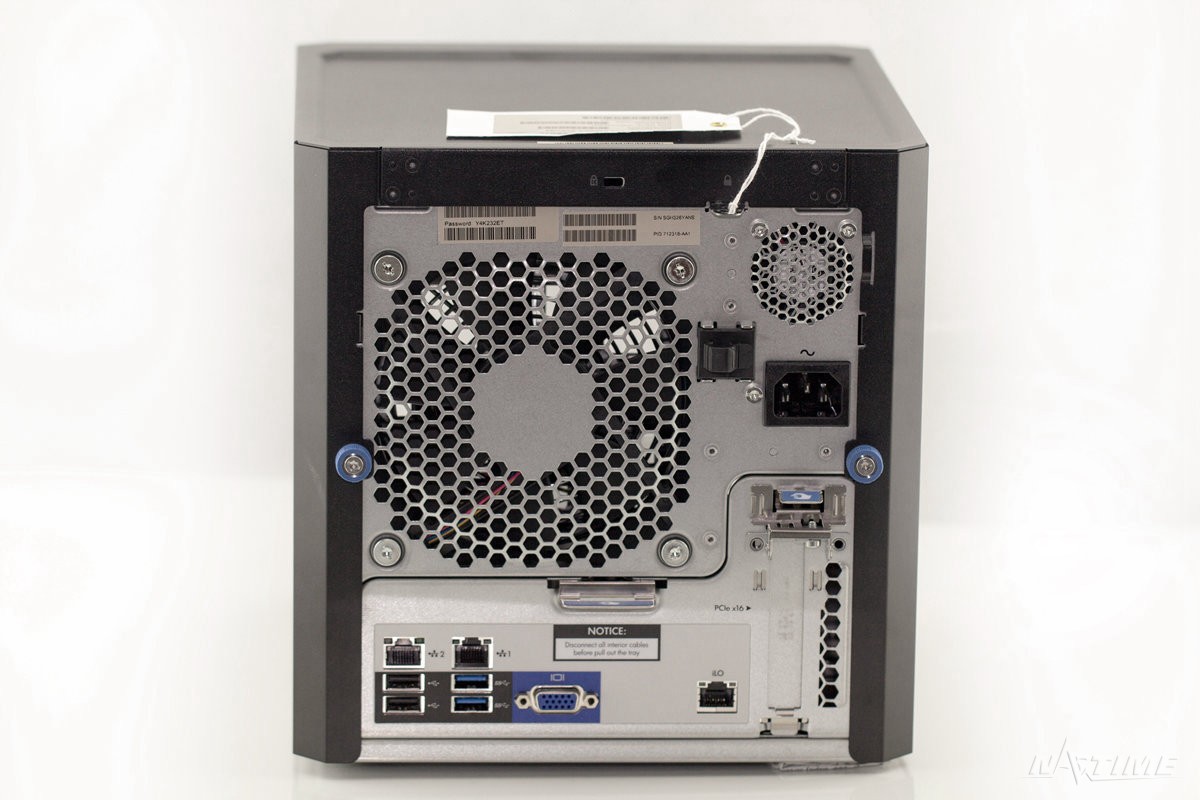

背部一览

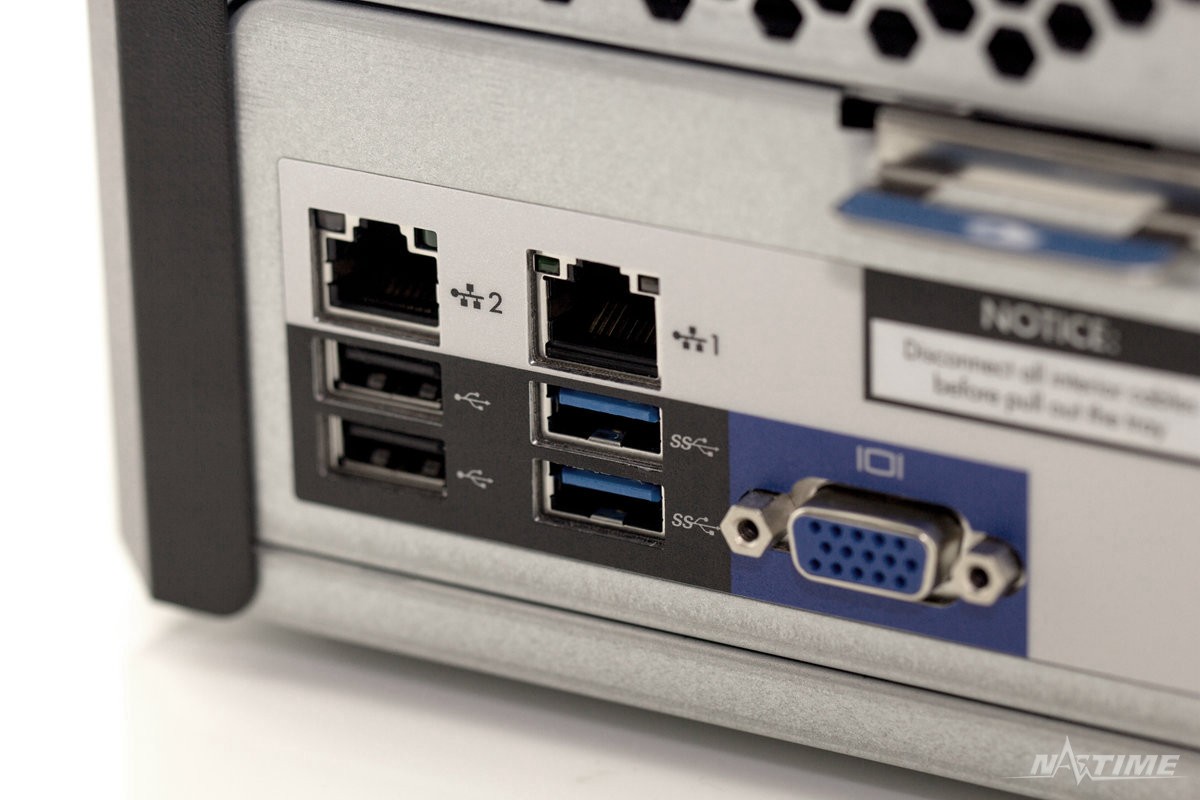

USB2.0x2,USB3.0x2,1Gbps LANx2,VGA



GEN8特色之一的iLO专用LAN口(后续iLO详解中介绍)

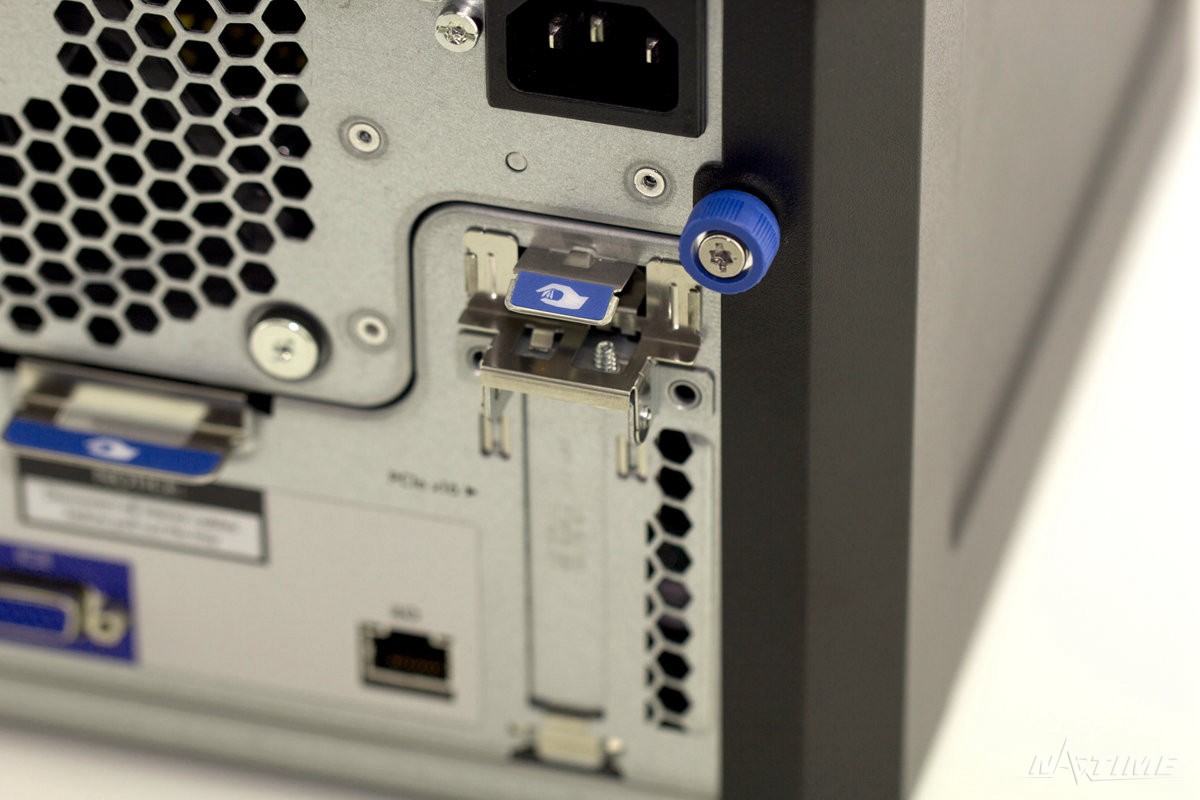

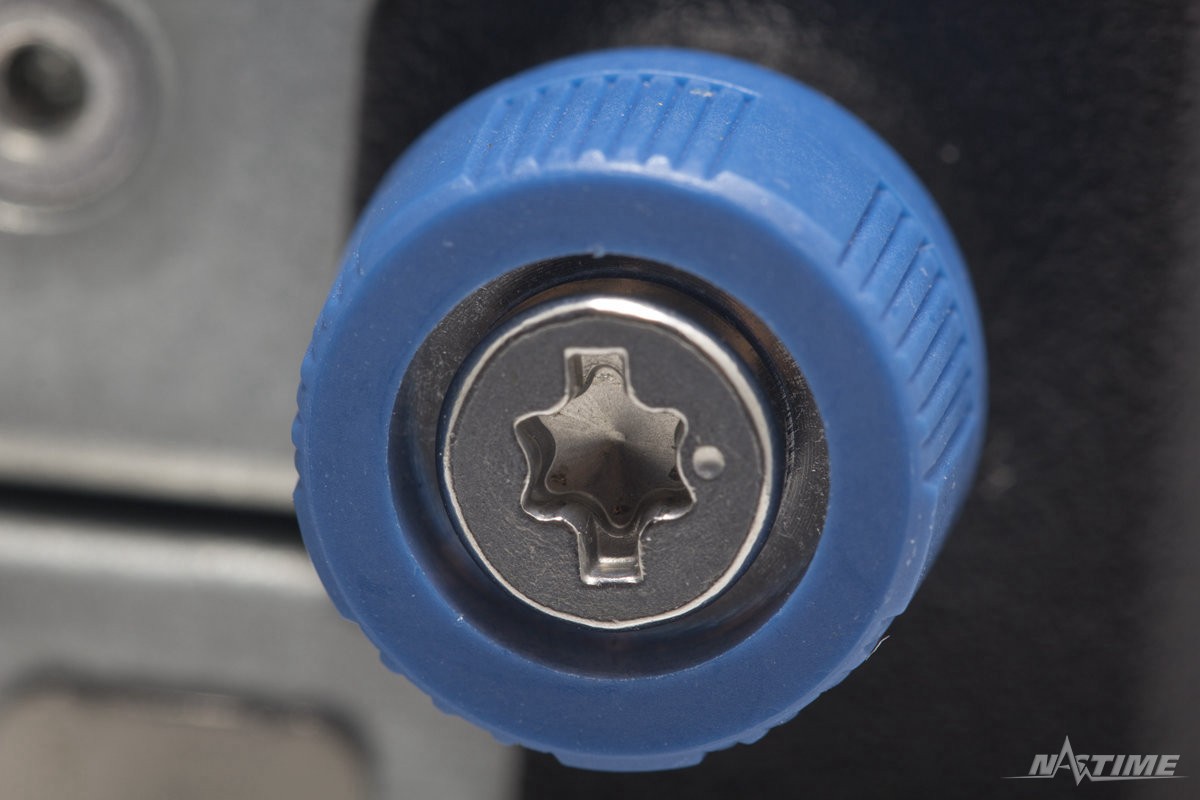

PCIE半高位预留,220V输入口,蓝色手拧螺丝为机壳快拆(后续拆解篇详解)


主机很多这样设计的快拆件,对于模块化的快捷维护起到了相当重要的作用

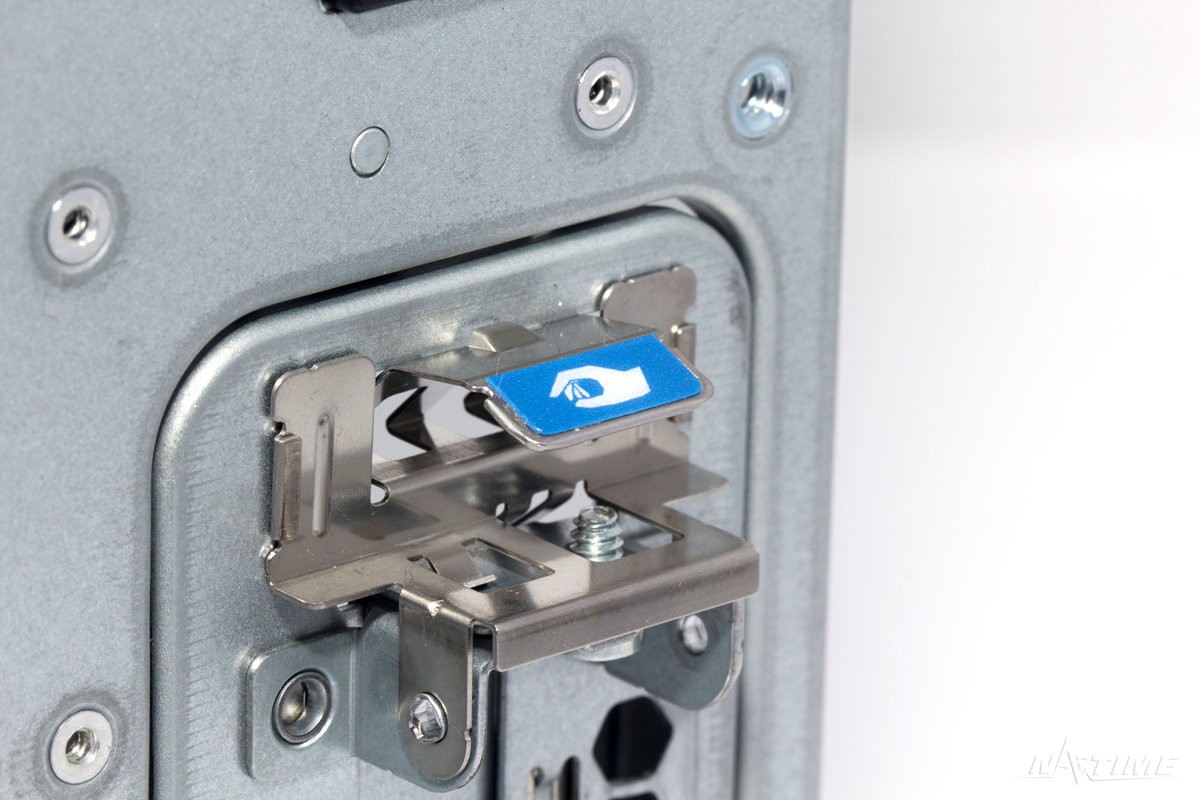

PCIE位固定卡片

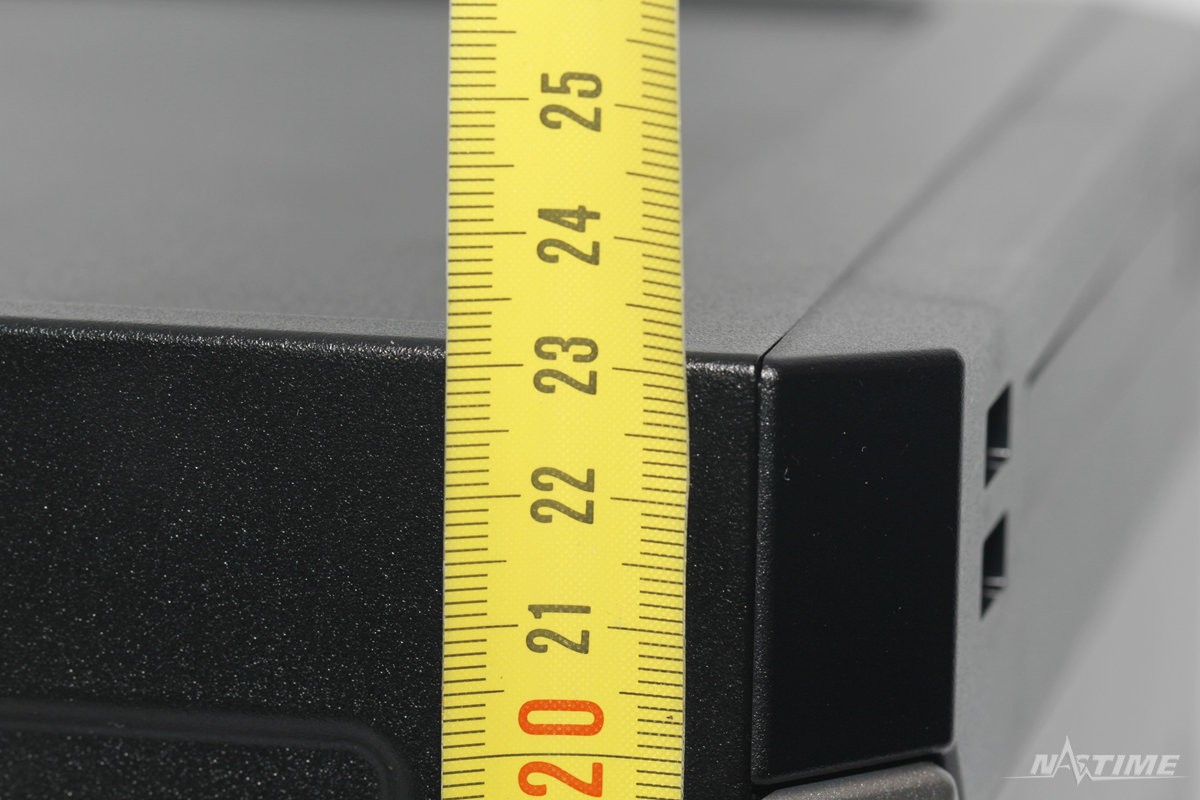

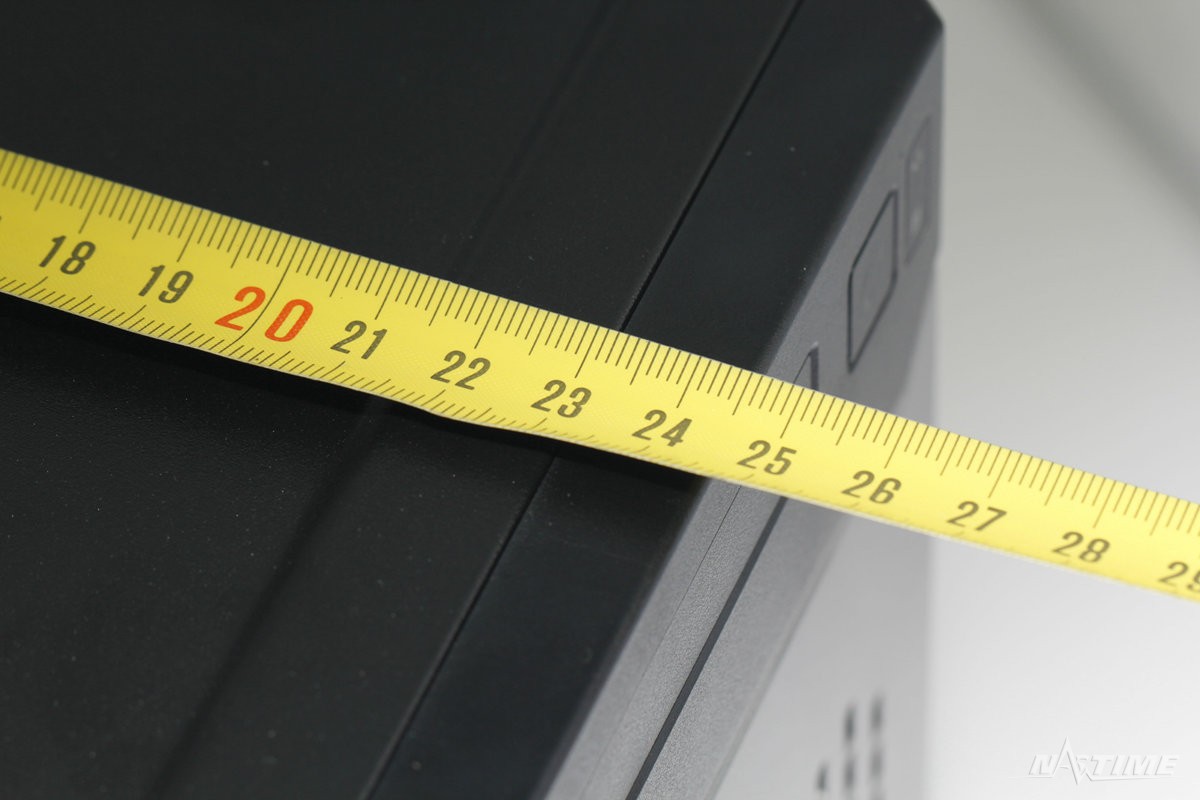

主机宽度22.9CM左右


主机深度24.5CM左右


主机高度23.2CM左右


到此为止主机主体介绍完毕,相信大家已经有了一个初步的了解,那么我们继续后面的拆解篇

产品拆解

首先要拆解主机外壳,拧松主机后的蓝色螺丝,然后拿住螺丝向后一拉,外壳松开,在垂直向上提取出外壳

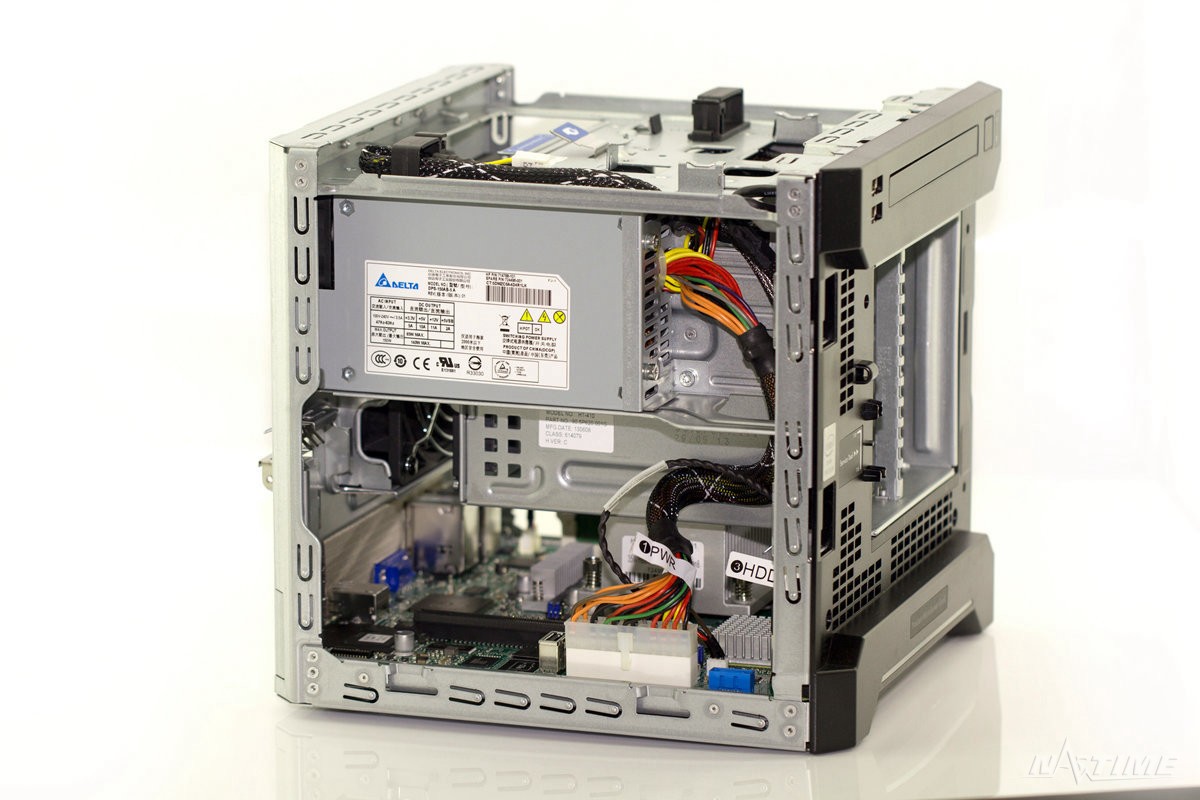

去除外壳总揽

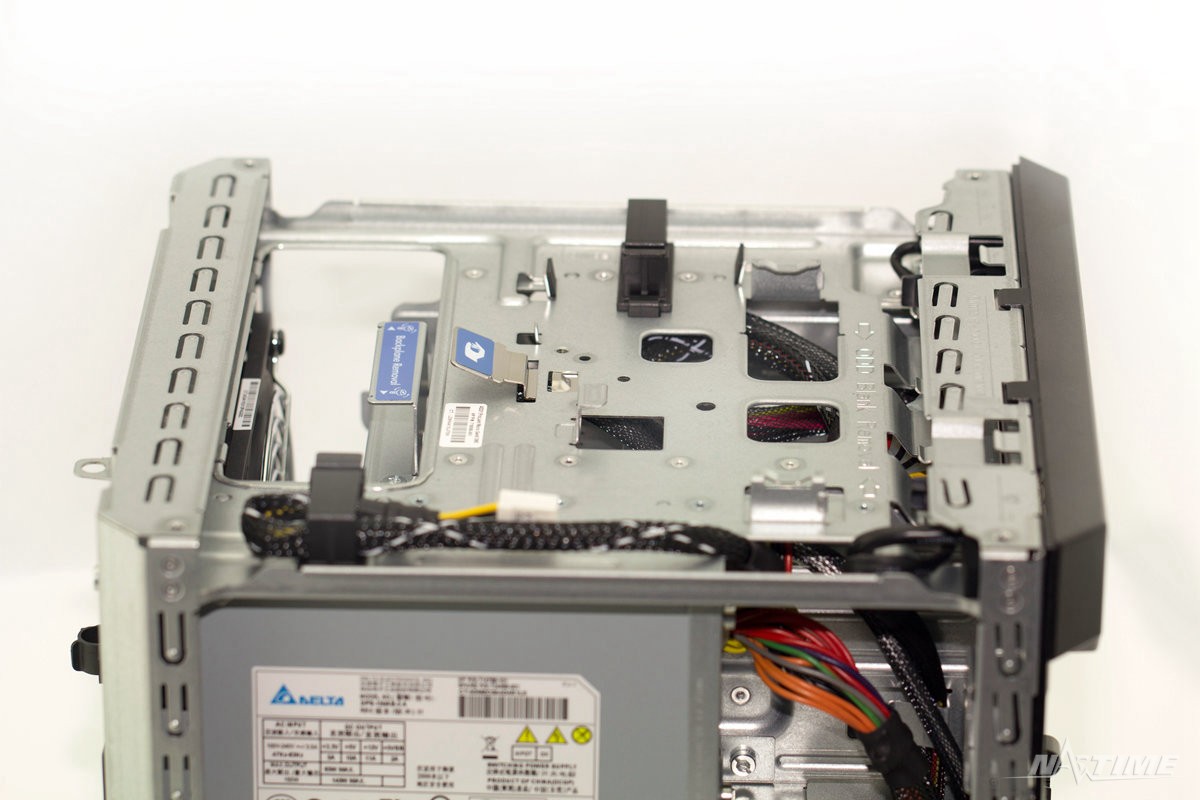

顶部

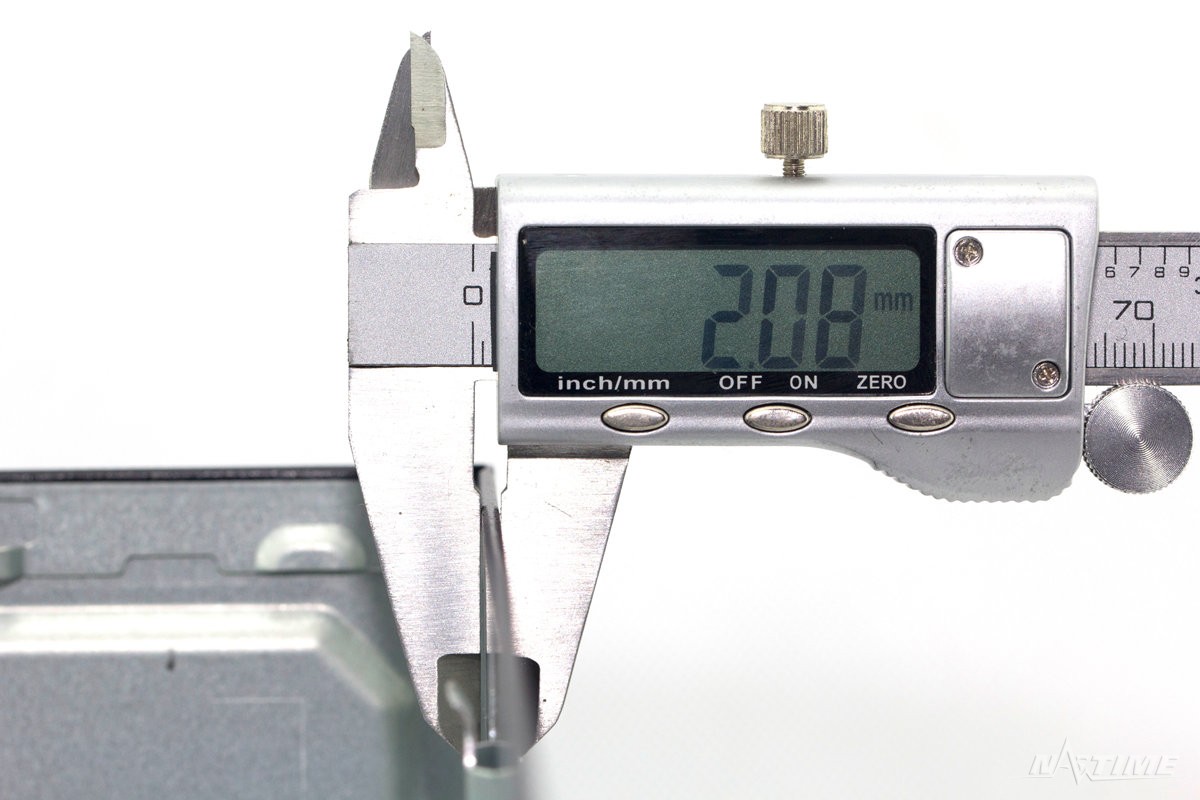

外壳镀锌板的厚度达到2mm,当然主机整体绝大部分也是相同材料,导致了GEN8相当沉甸甸







光驱位面板,按住后面的两个手柄一压,可以轻松取出


光驱位快拆固定卡片

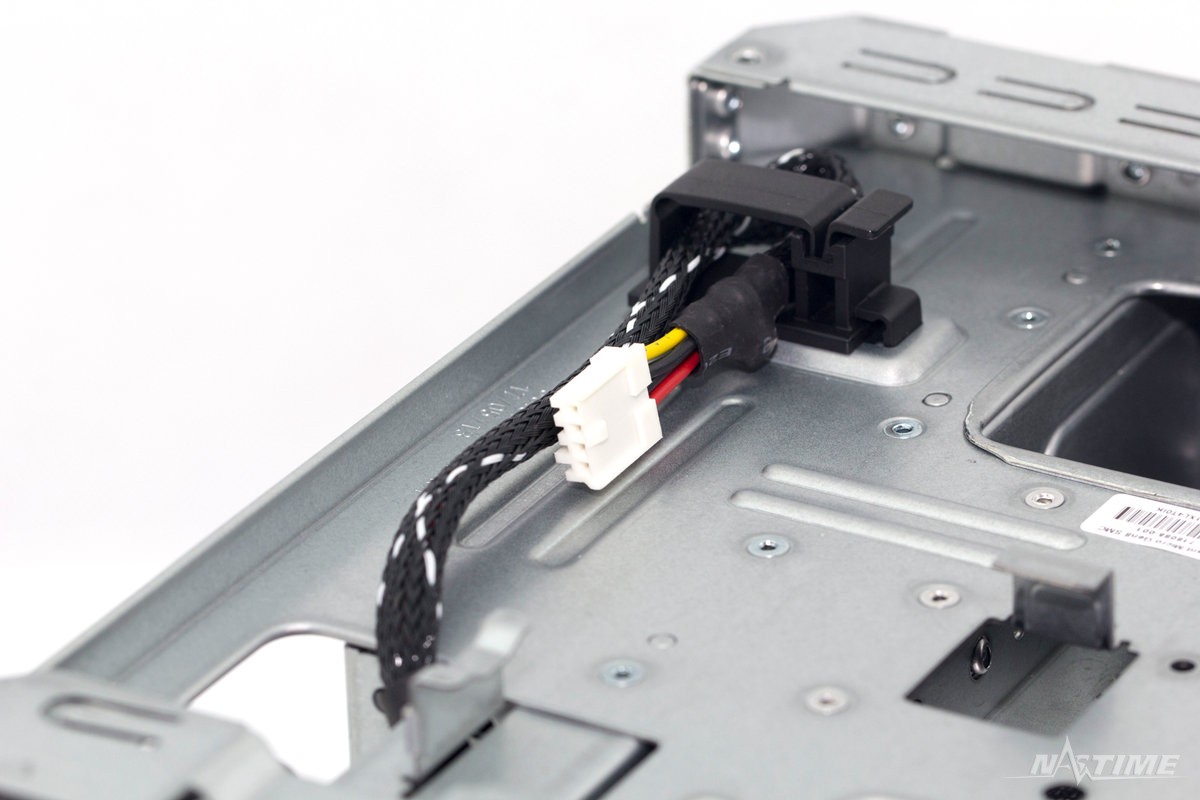

预留的光驱供电,不过是软驱的小4PIN接口,需要一根转接SATA的线

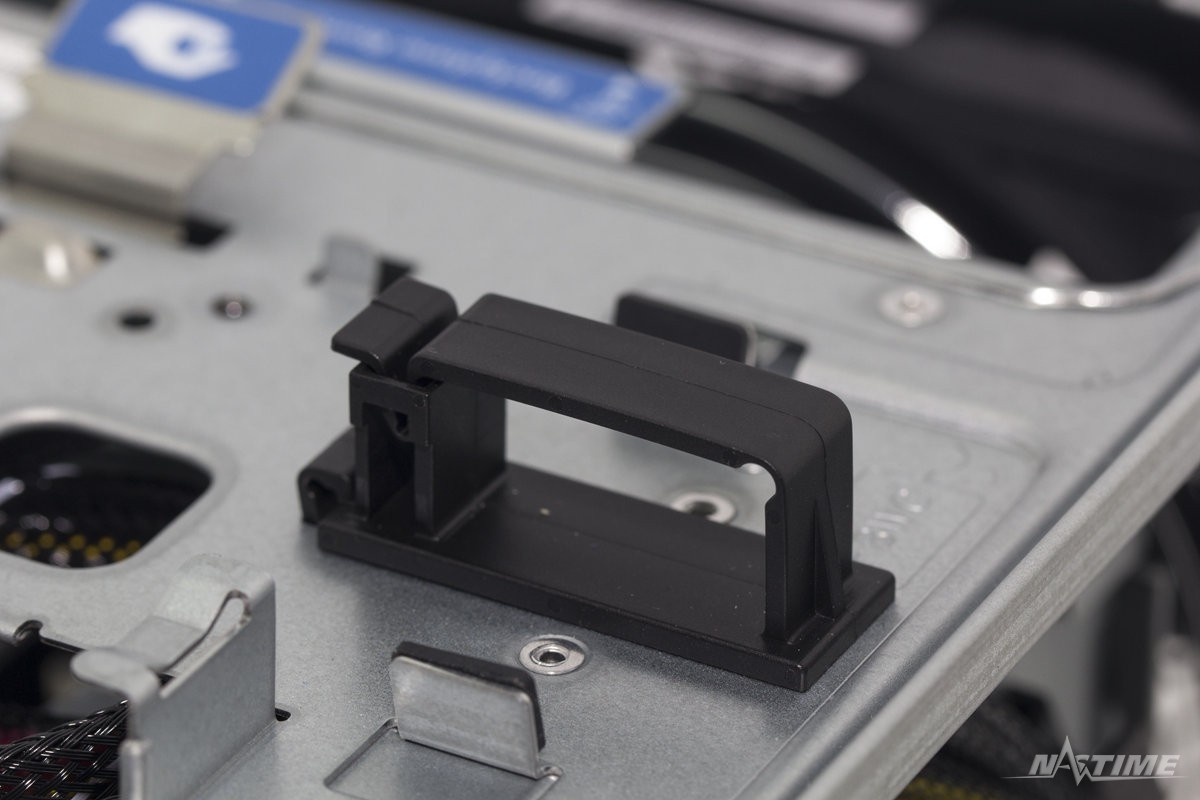

顶部还预留了理线扣,非常贴心的设计

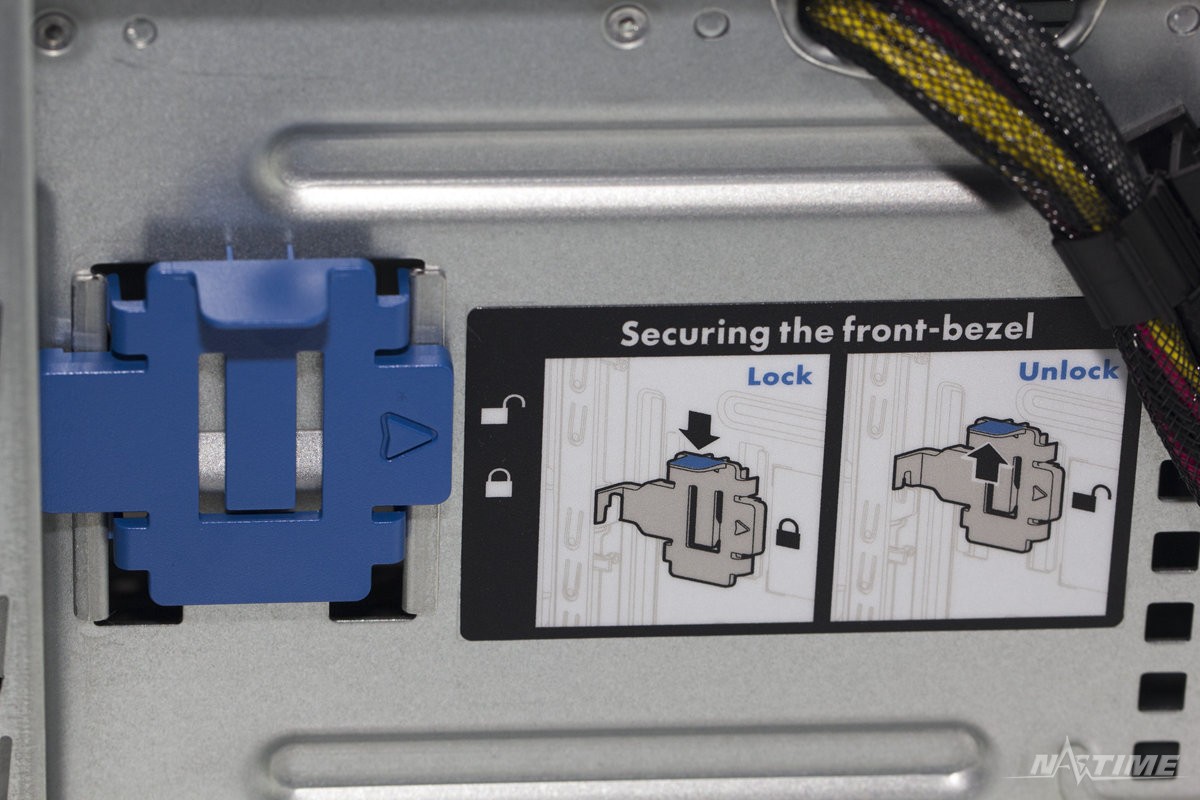

右侧硬盘笼边上的卡扣式前面板锁


SATA接线,电源线都包裹了蛇皮网,数据线目测为用料较好的镀银线,一般高端DIY经常用到


下面是拆除主机板部分,需要预先拔出几个接线接口,以免拆除时损伤连接线

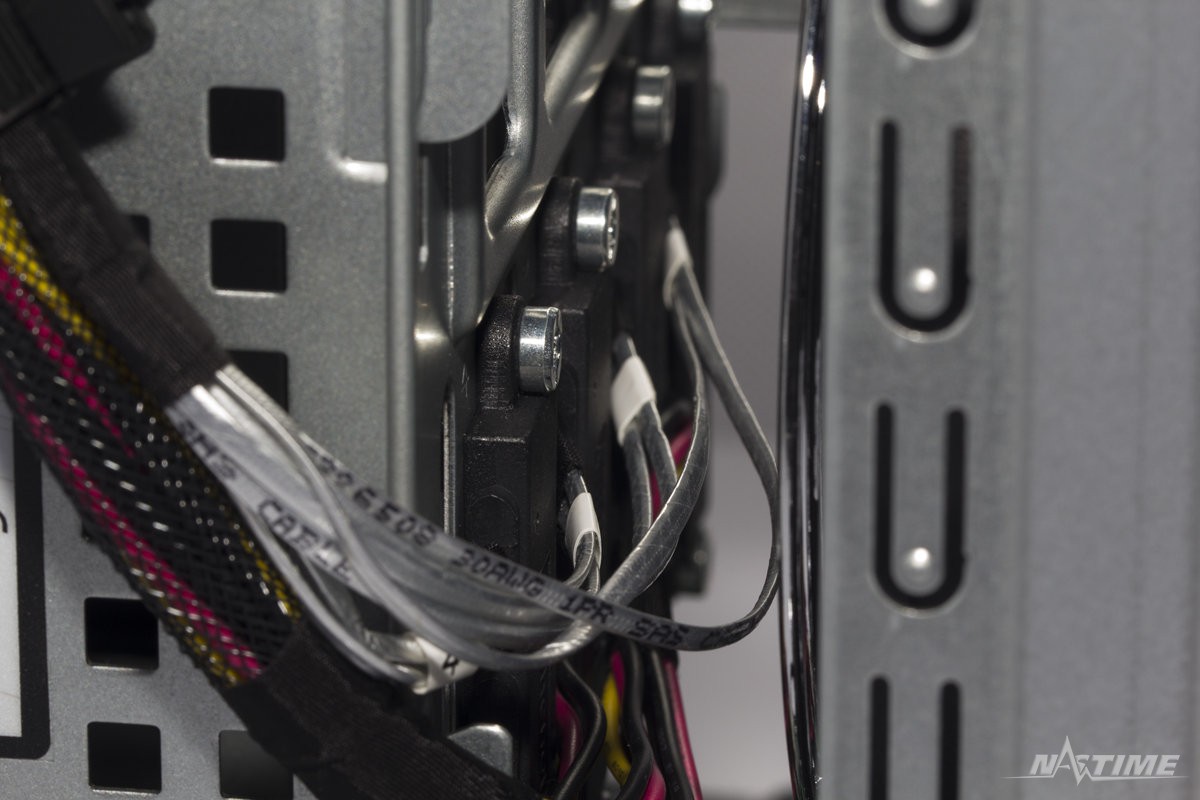

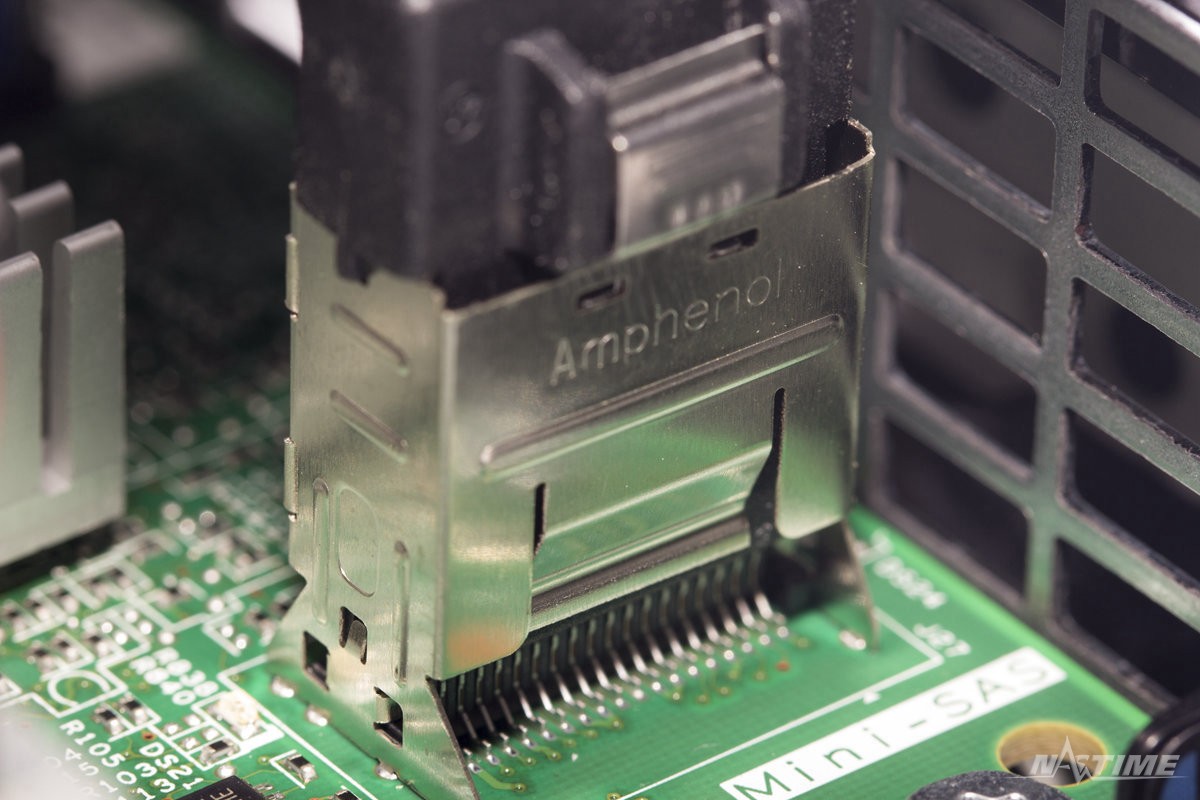

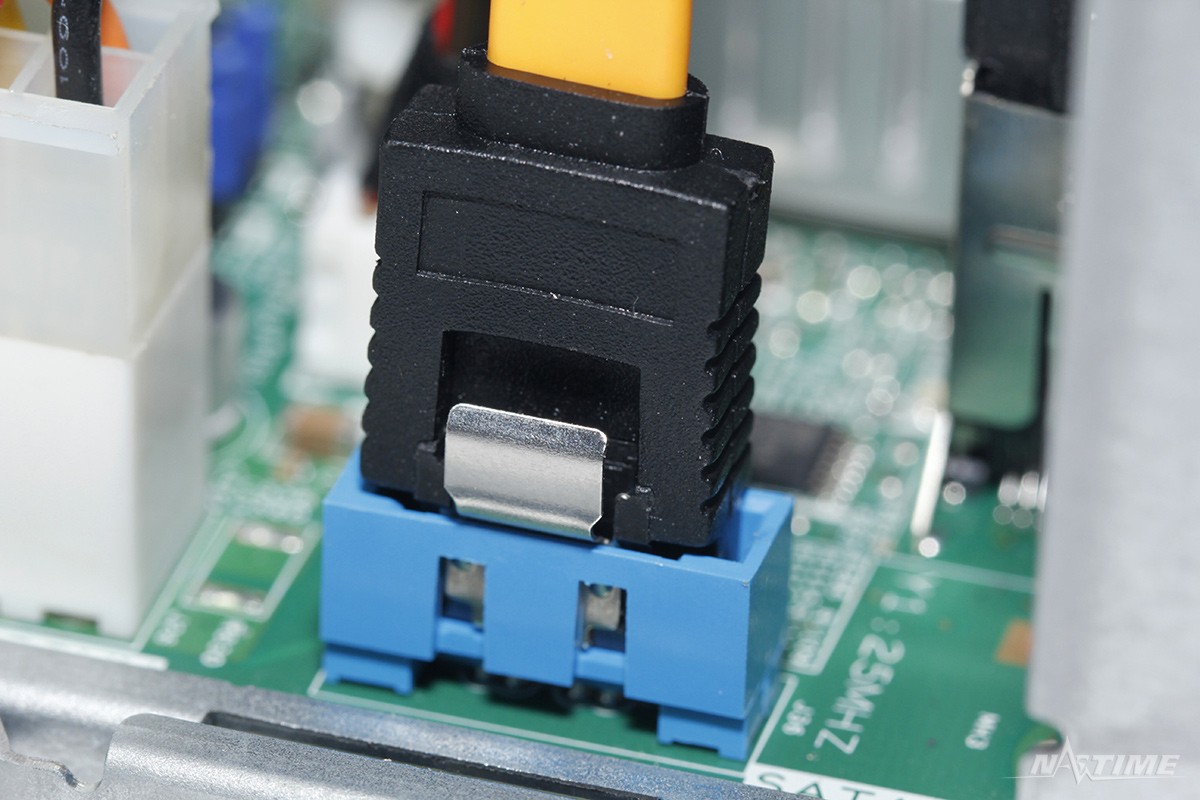

硬盘的SAS接线,注意按下固定卡片

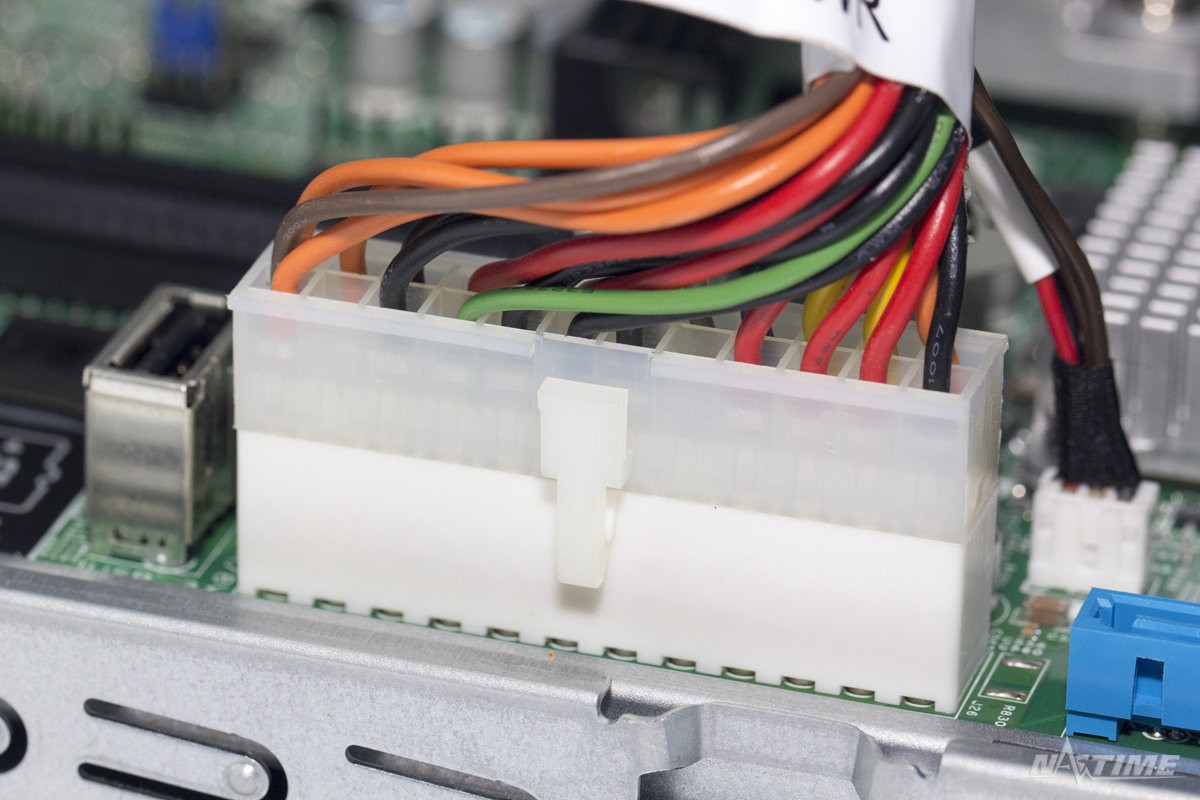

24PIN电源线

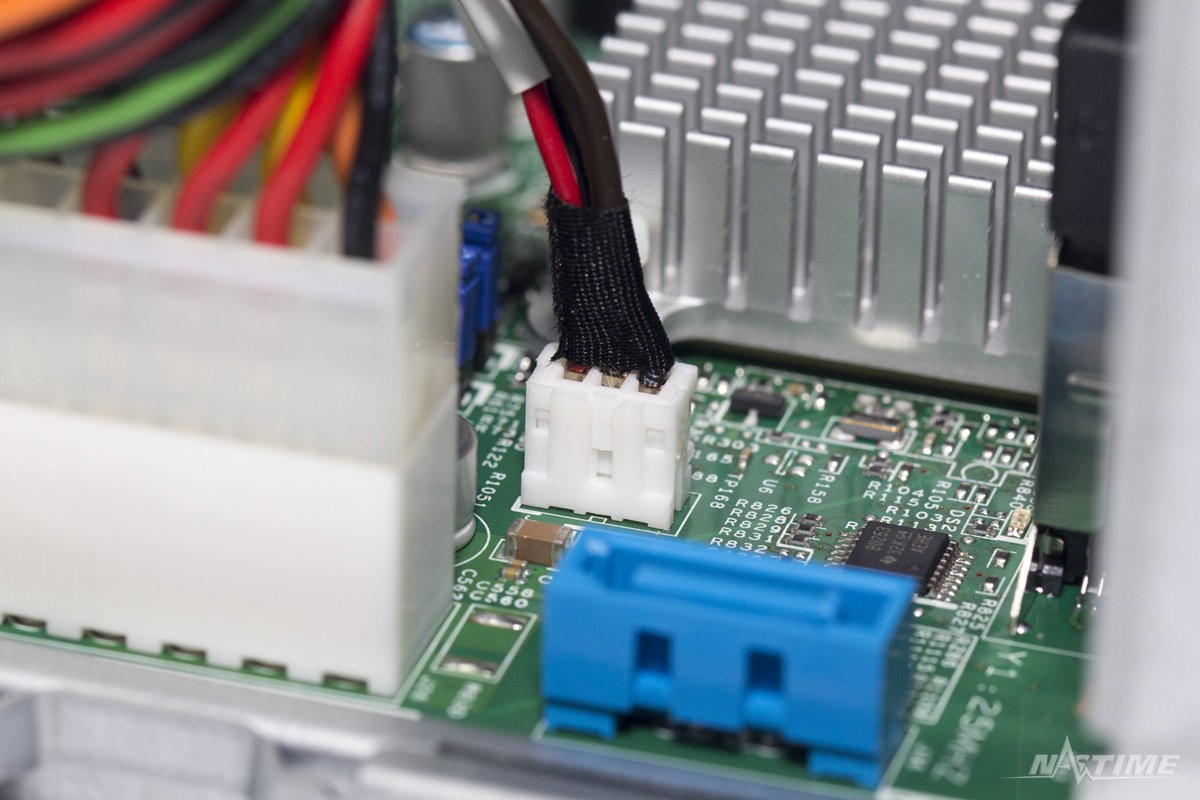

电源旁的3PIN连接线

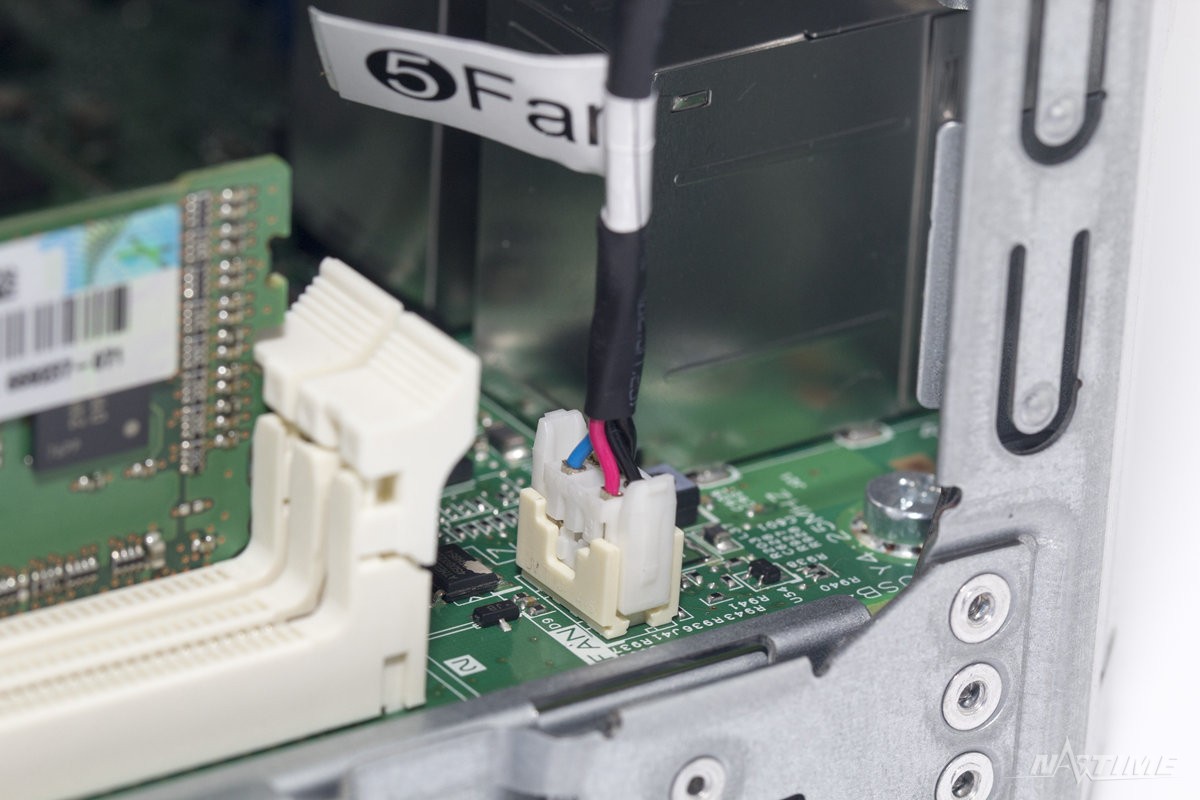

右侧风扇4PIN接口

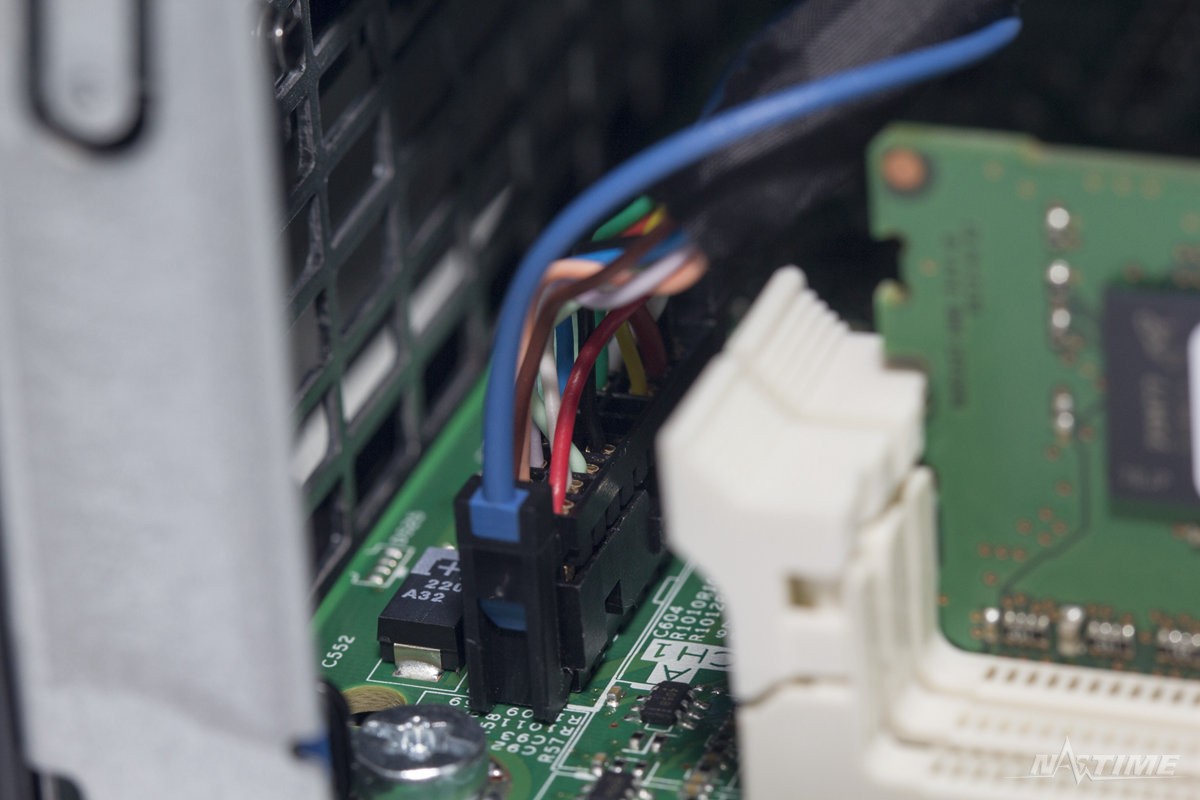

前置IO面板接线

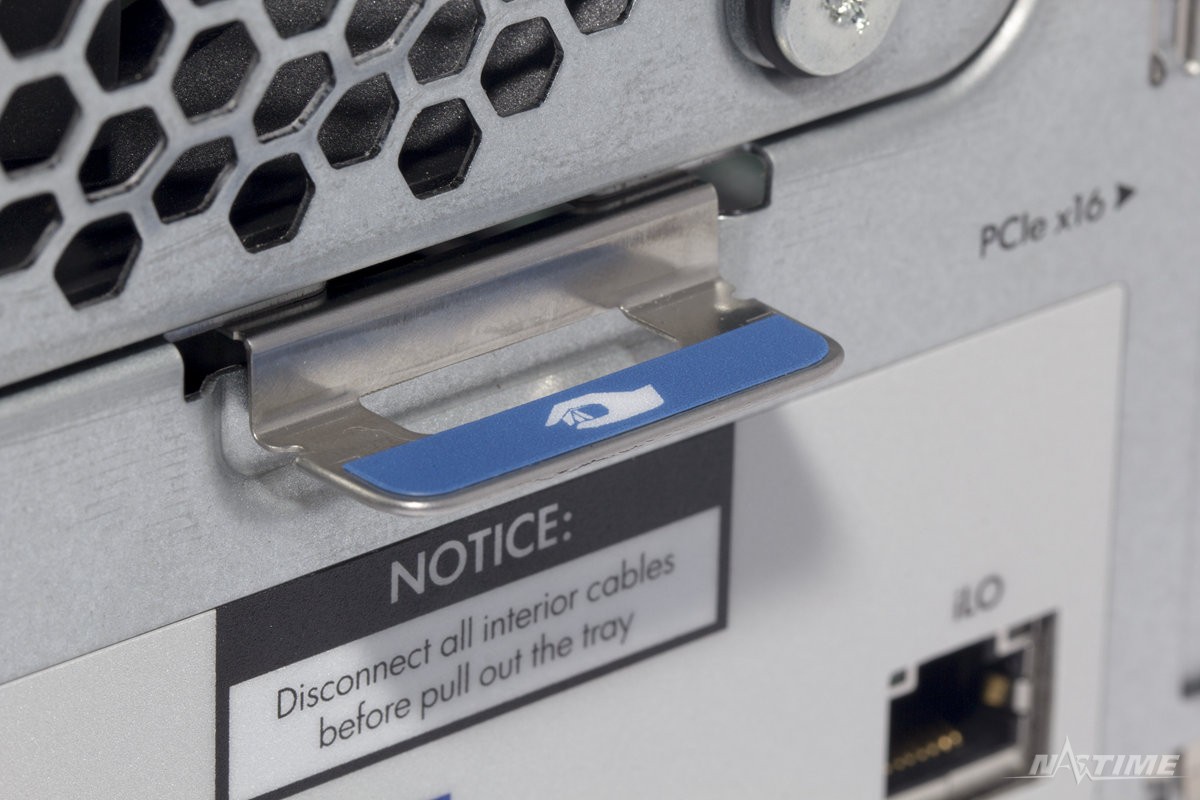

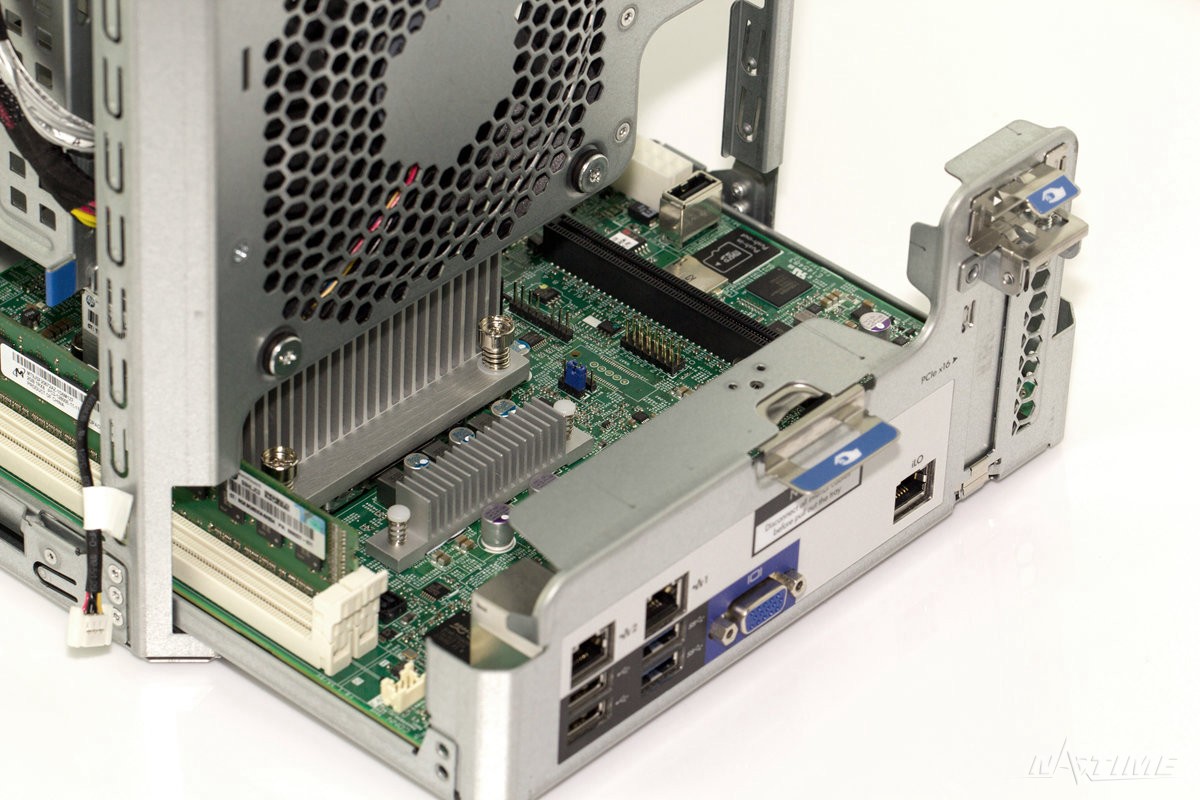

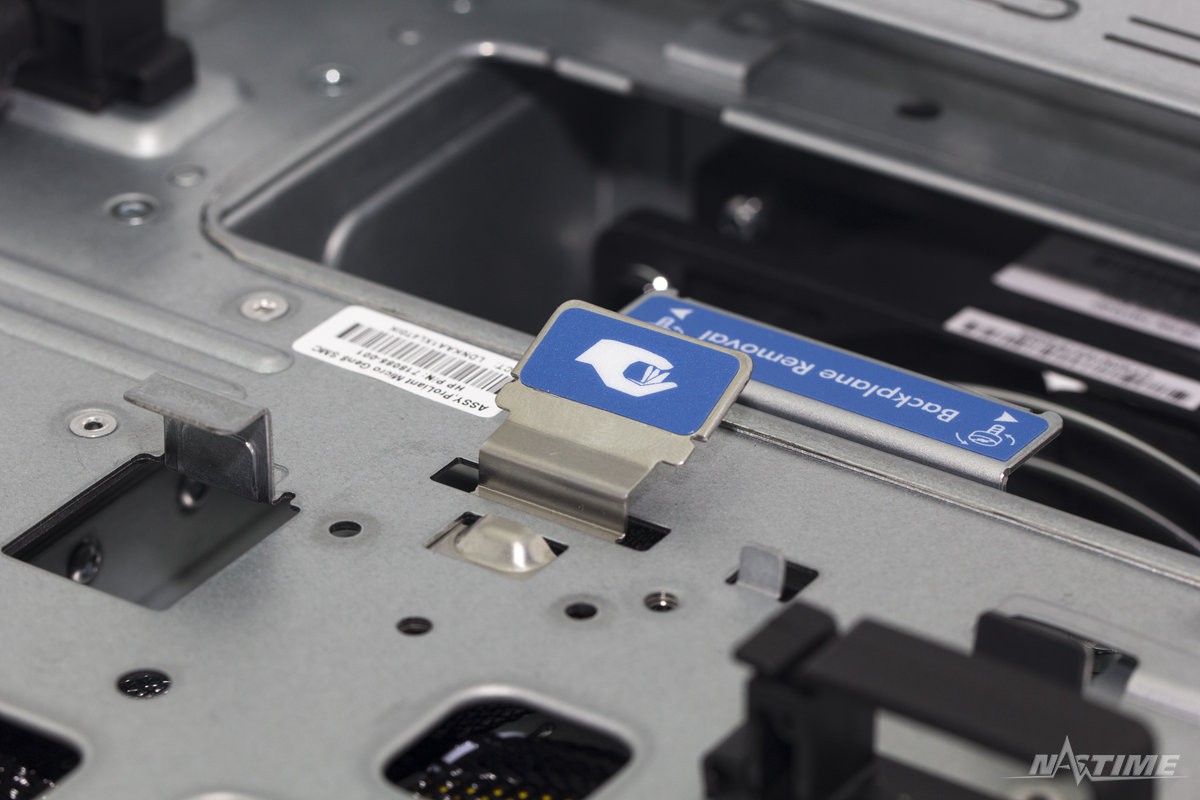

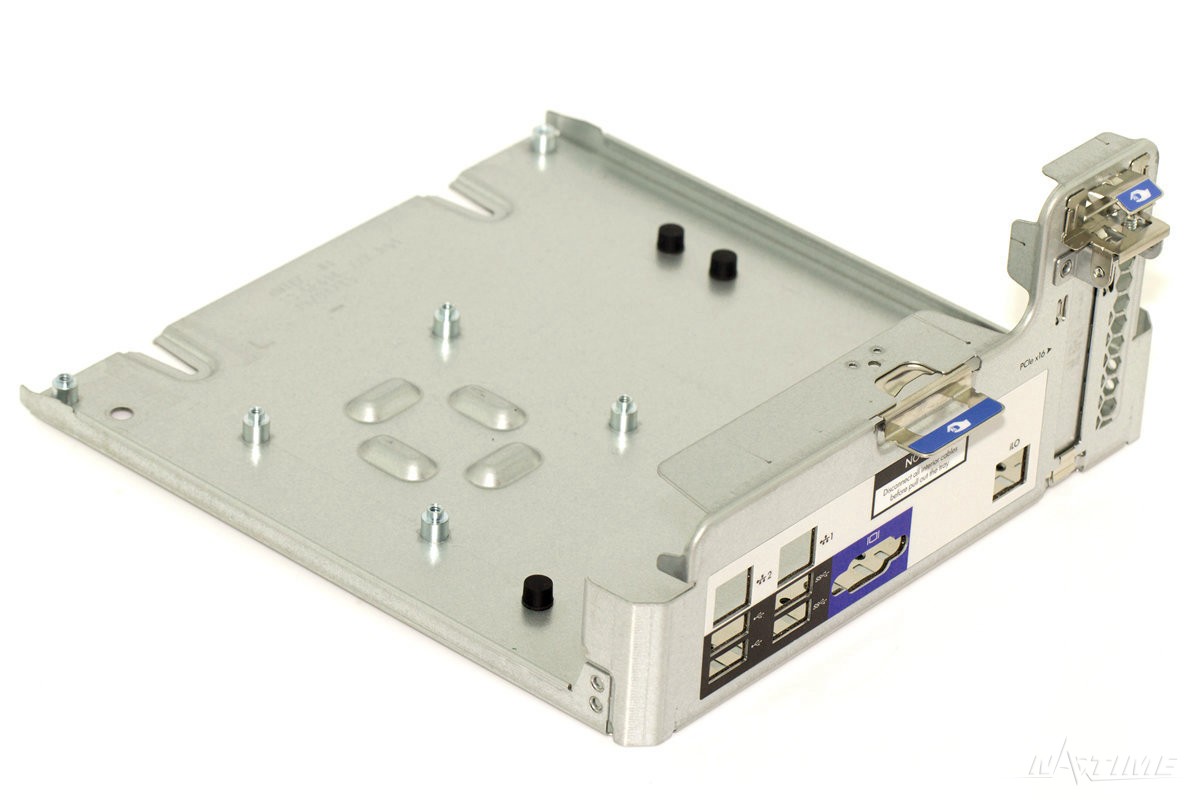

以上接线拆除后,拉动后部的快拆片,主板架就轻松从主机取出




芯片解析

取出主板架以后,拧下四颗固定螺丝

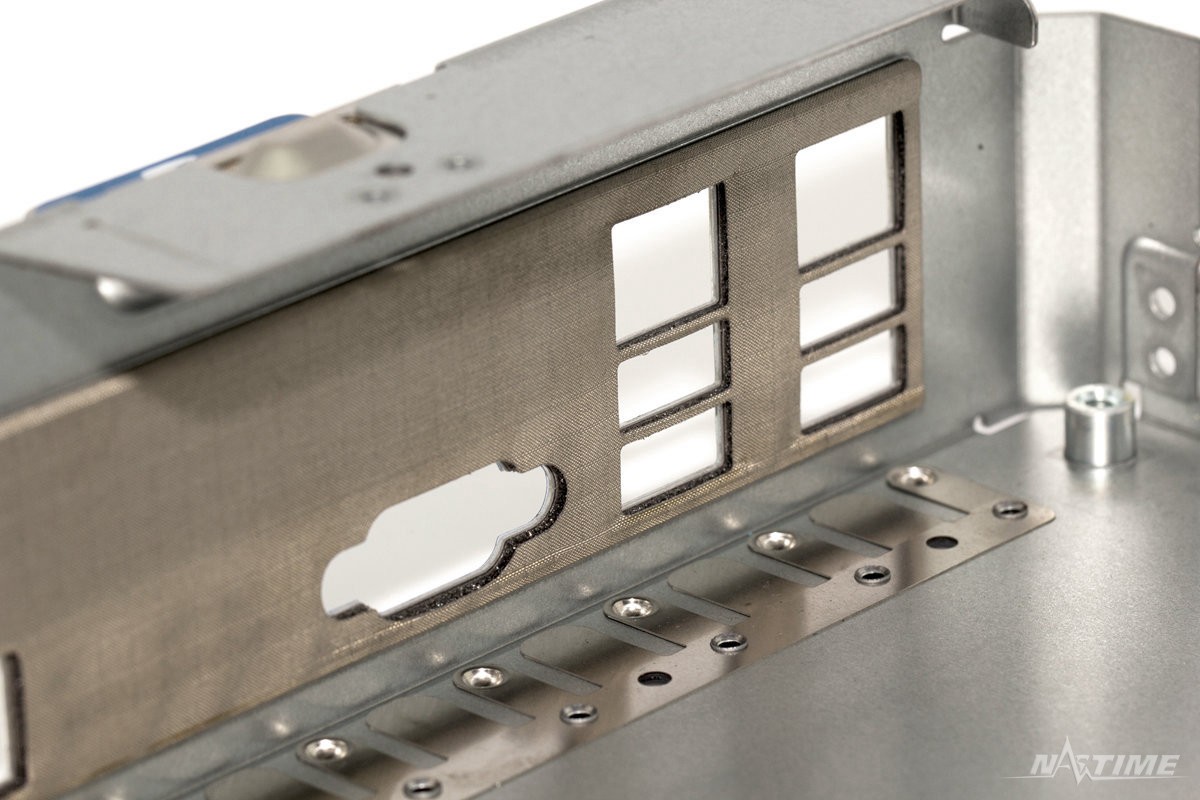

IO区增加泡沫+铝箔材料来抑制辐射

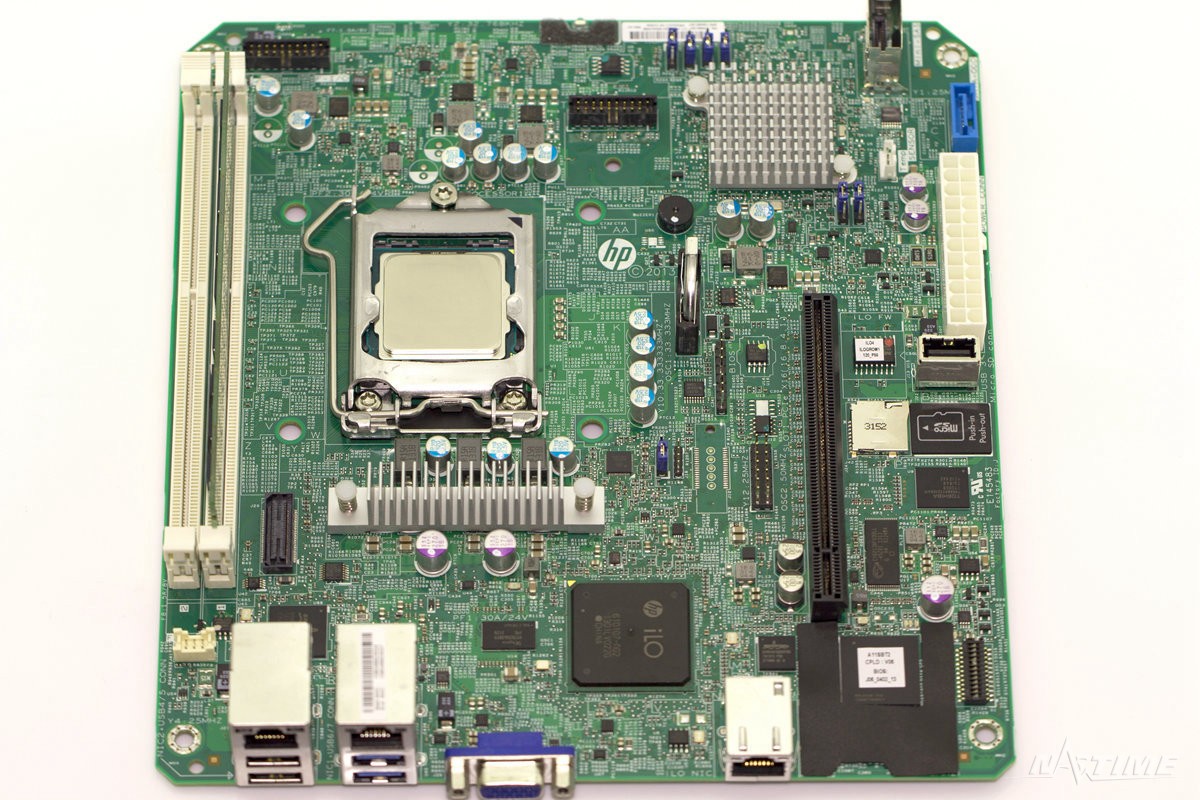

主板一览

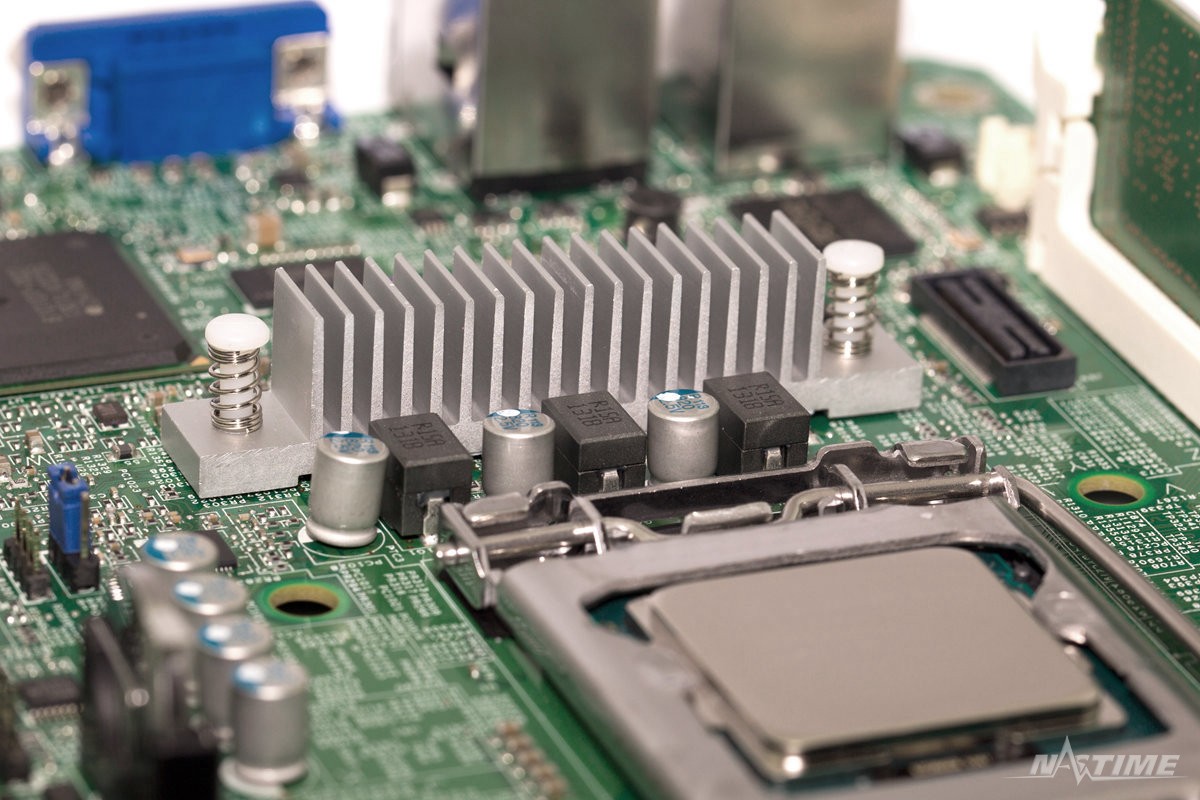

CPU供电MOS及散热片


取下CPU散热器后我们看到预置的是一颗Intel Pentium G1610T,TDP 35W,是一枚不错的节能高效处理器

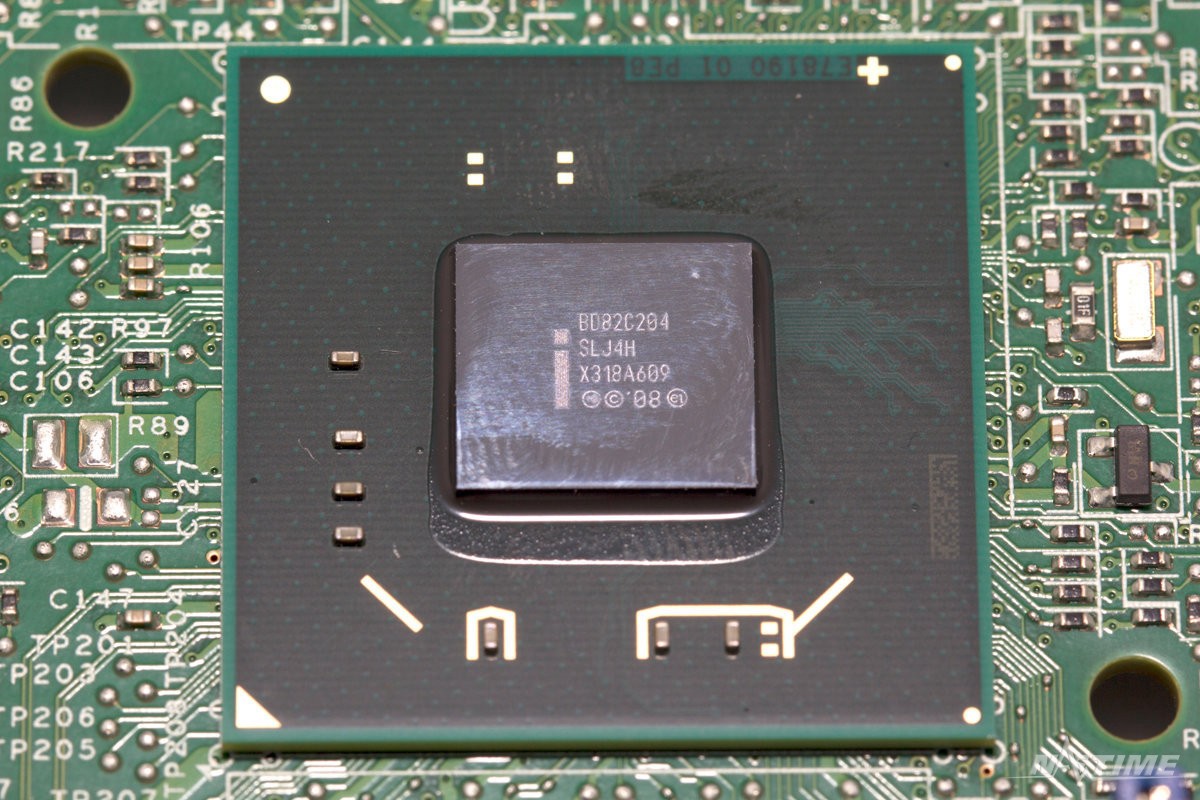

主板搭载芯片组为Intel C204,查阅C204的规格



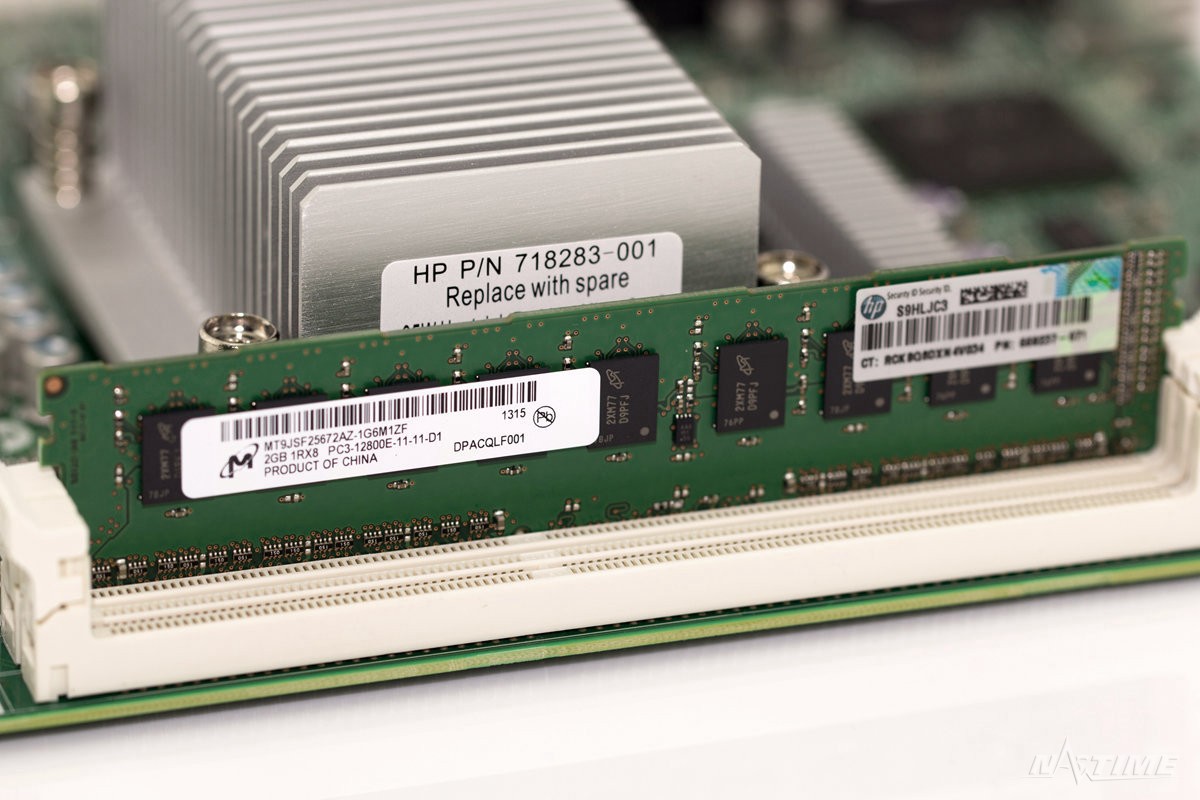

内存条预置了一条4GB容量

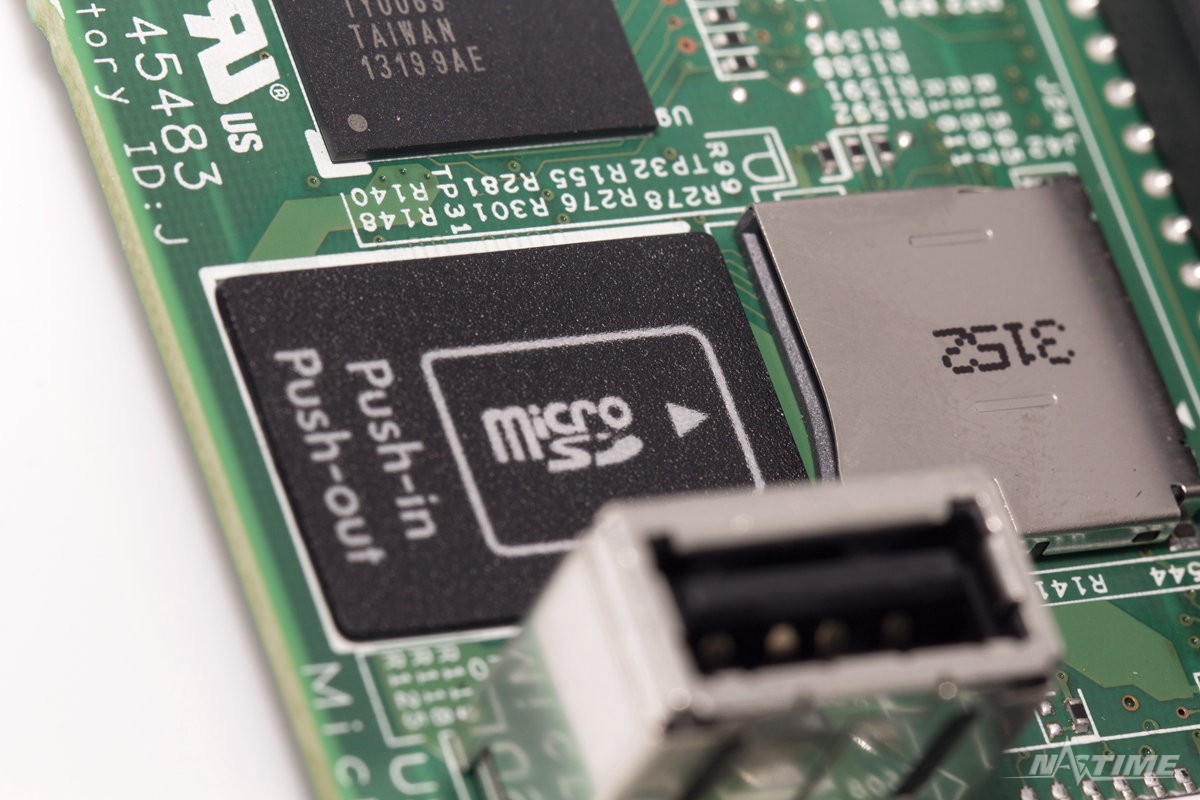

主板还搭载了一个MicroSD插槽,对于一些嵌入式系统,这是一个很好的扩展

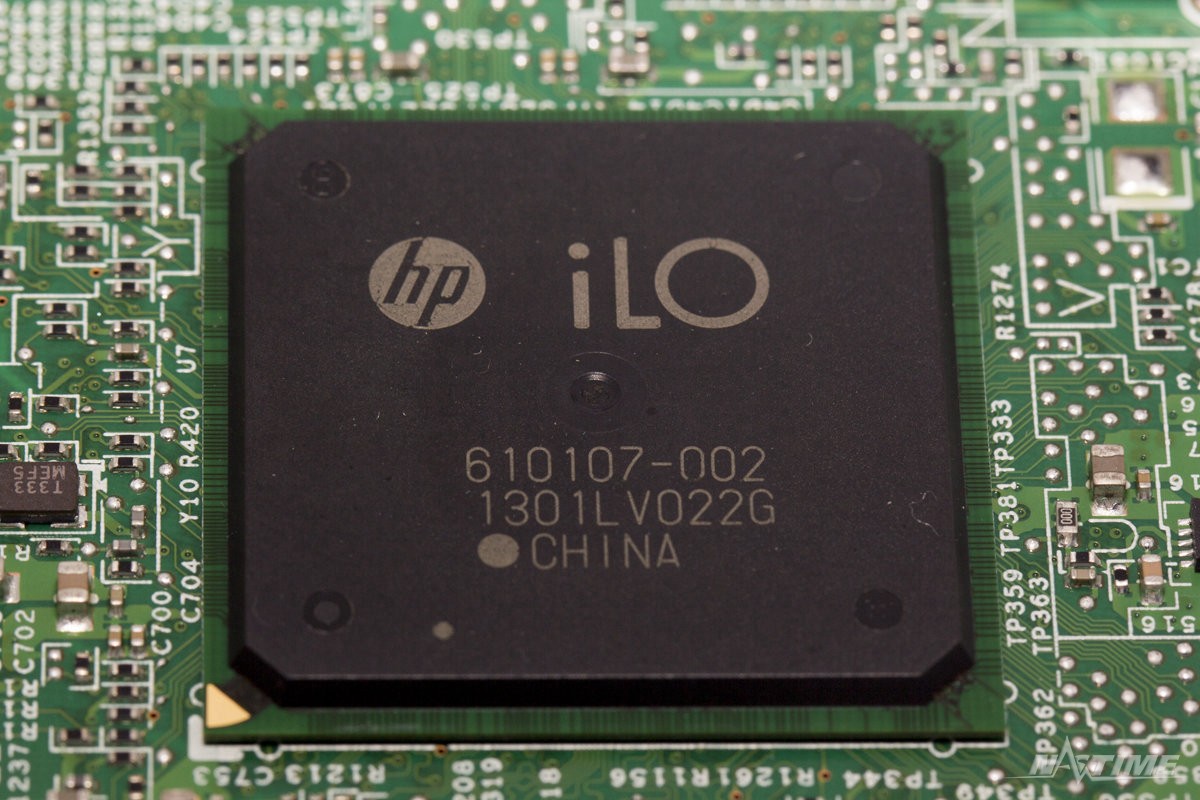

HP iLO处理芯片,配合后部的iLO LAN实现iLO嵌入式系统的硬件支撑



这枚博通的BCM54616负责iLO LAN输出

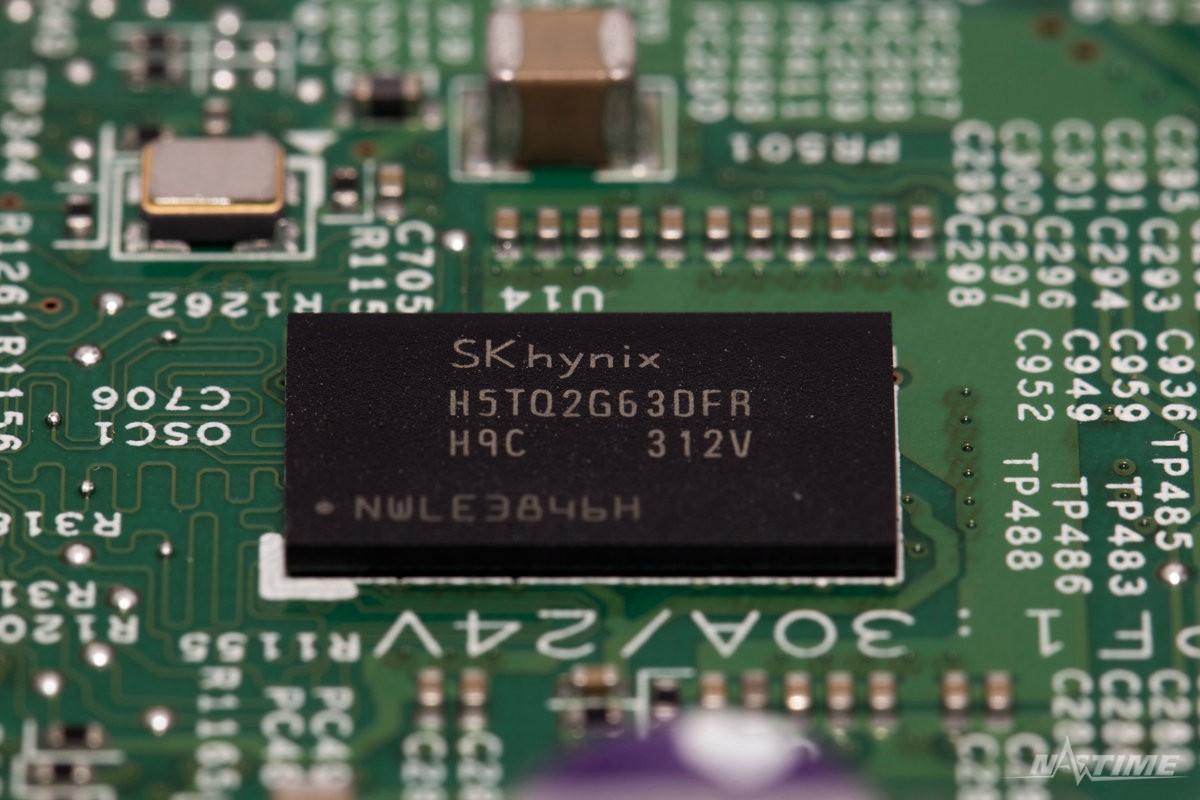

iLO芯片旁的海力士H5TQ2G63DFR内存颗粒,容量为256MB,作为iLO芯片的缓存

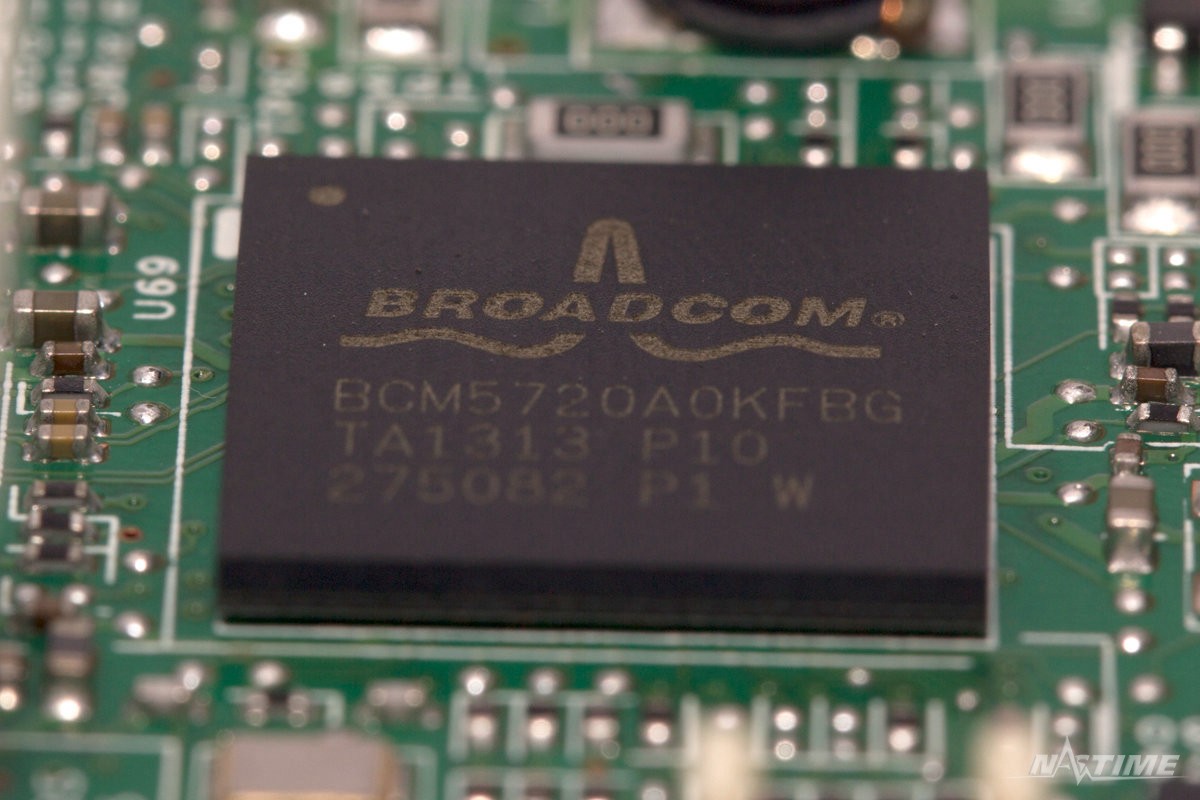

这枚博通的BCM5720A0KFBG负责了背部两个1Gbps LAN口

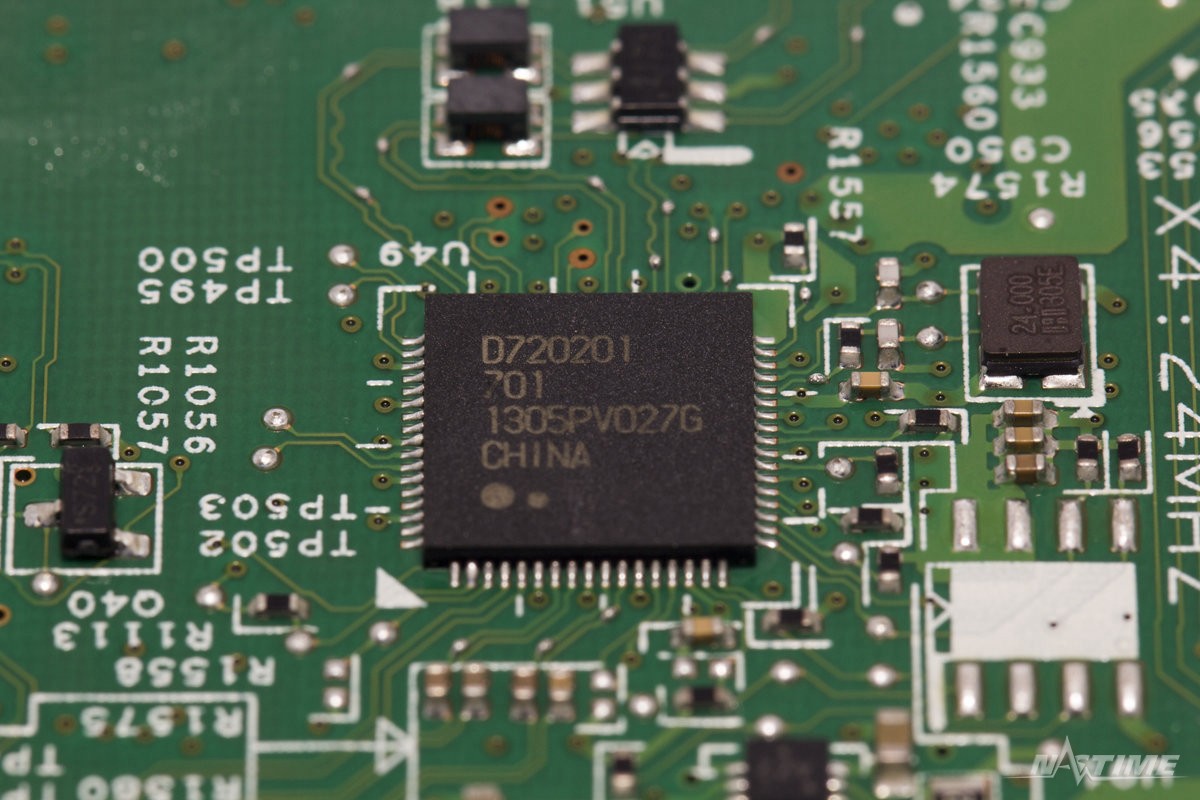

主板背部还搭载了一枚常见的NEC D720201,负责USB3.0

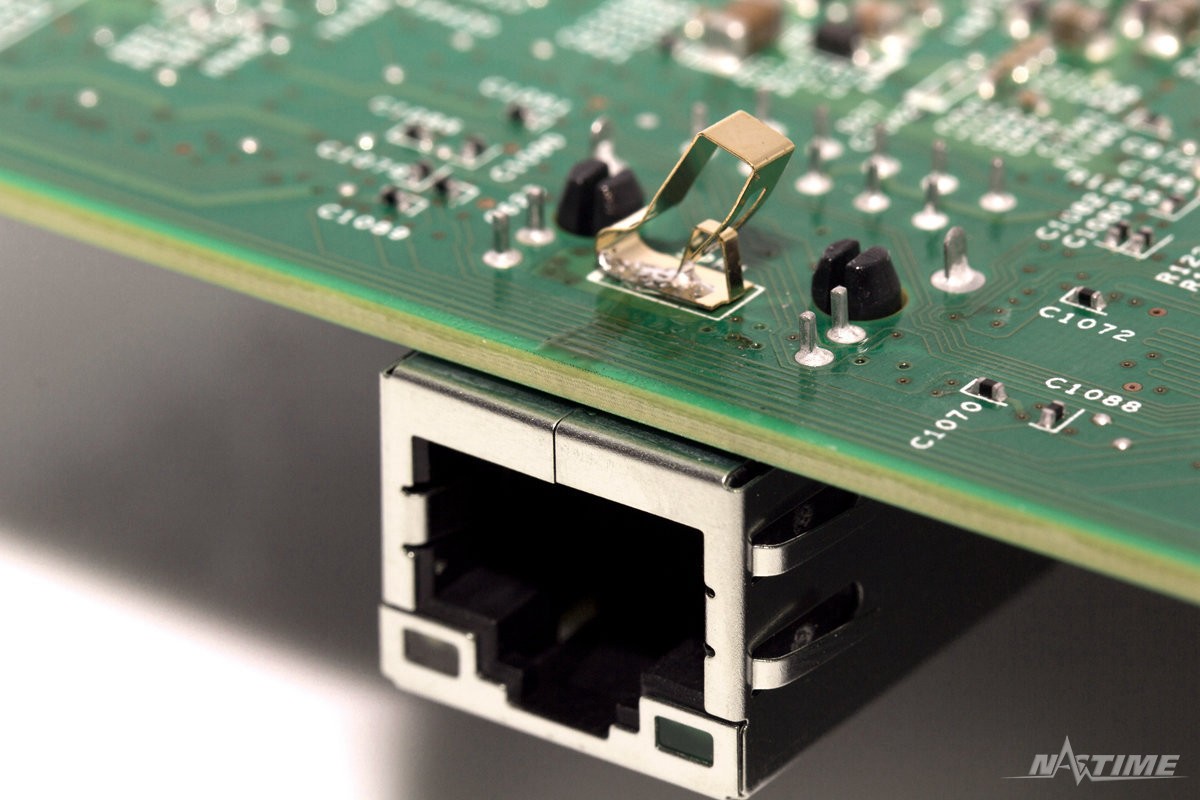

网口背面的防静电弹片



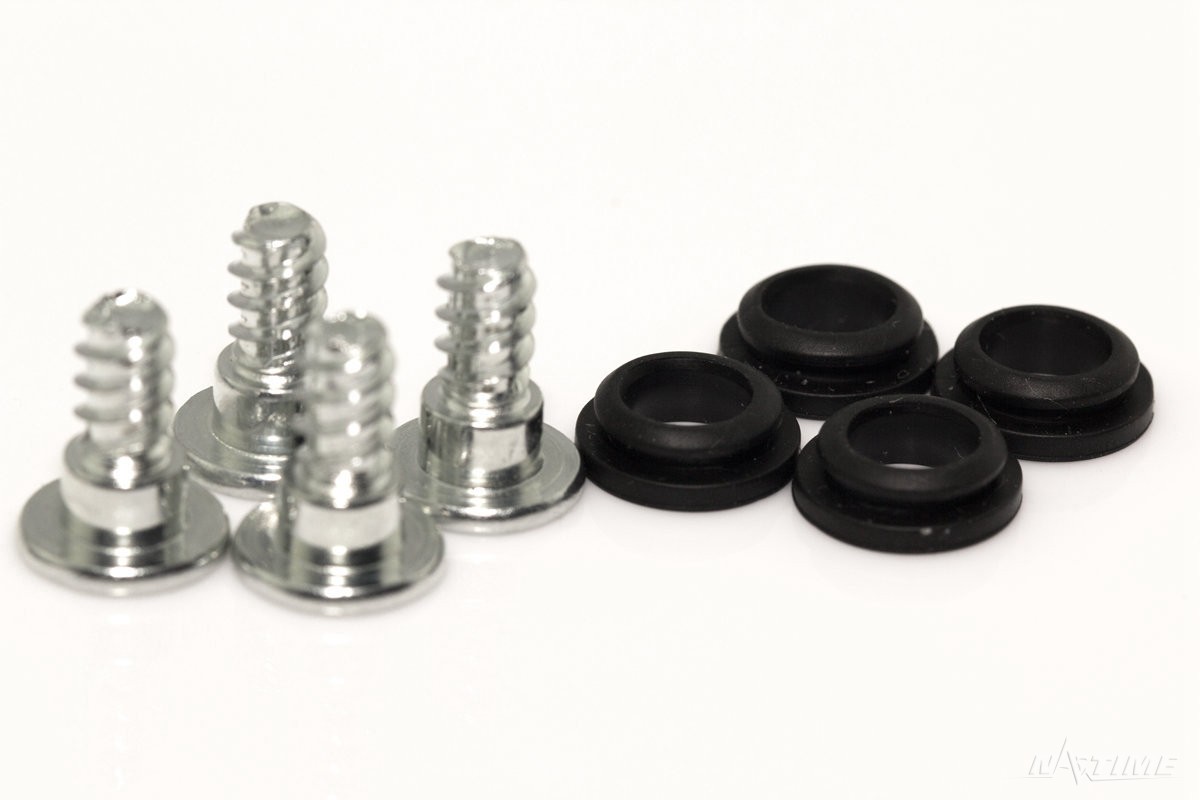

下面拆解风扇,拧下背部四颗固定螺丝

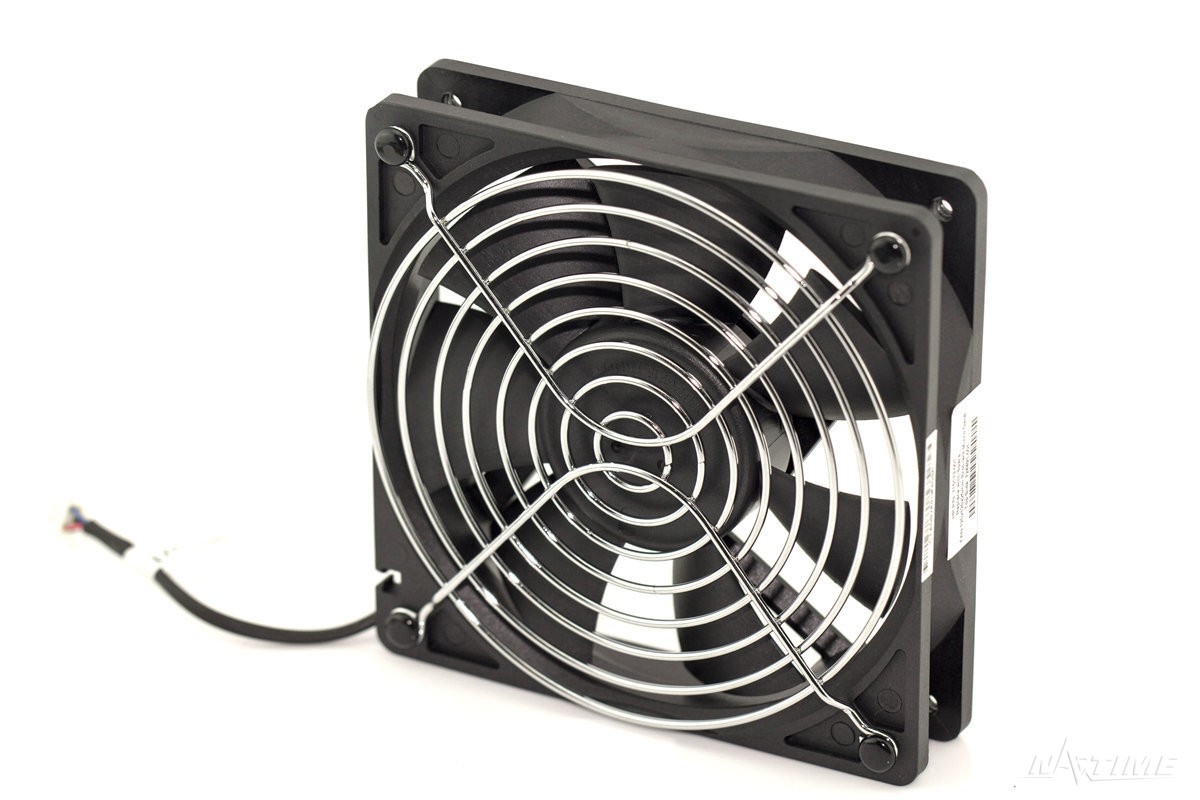

这是一枚标准的12CM风扇

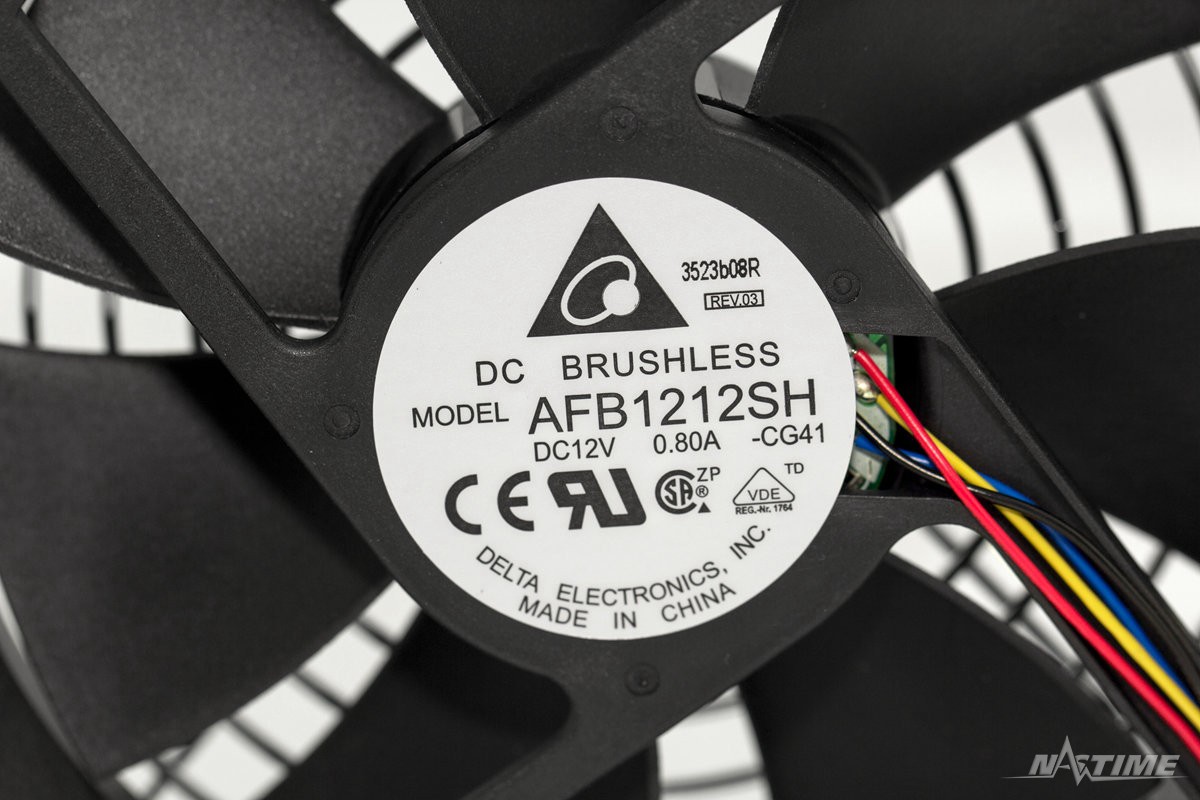

台达的AF1212SH,官方参数为:
双滚珠轴承,电压12V,电流0.8A,转速3400RPM,噪音46dBA,风量113CFM



金属罩也可以轻松拆除

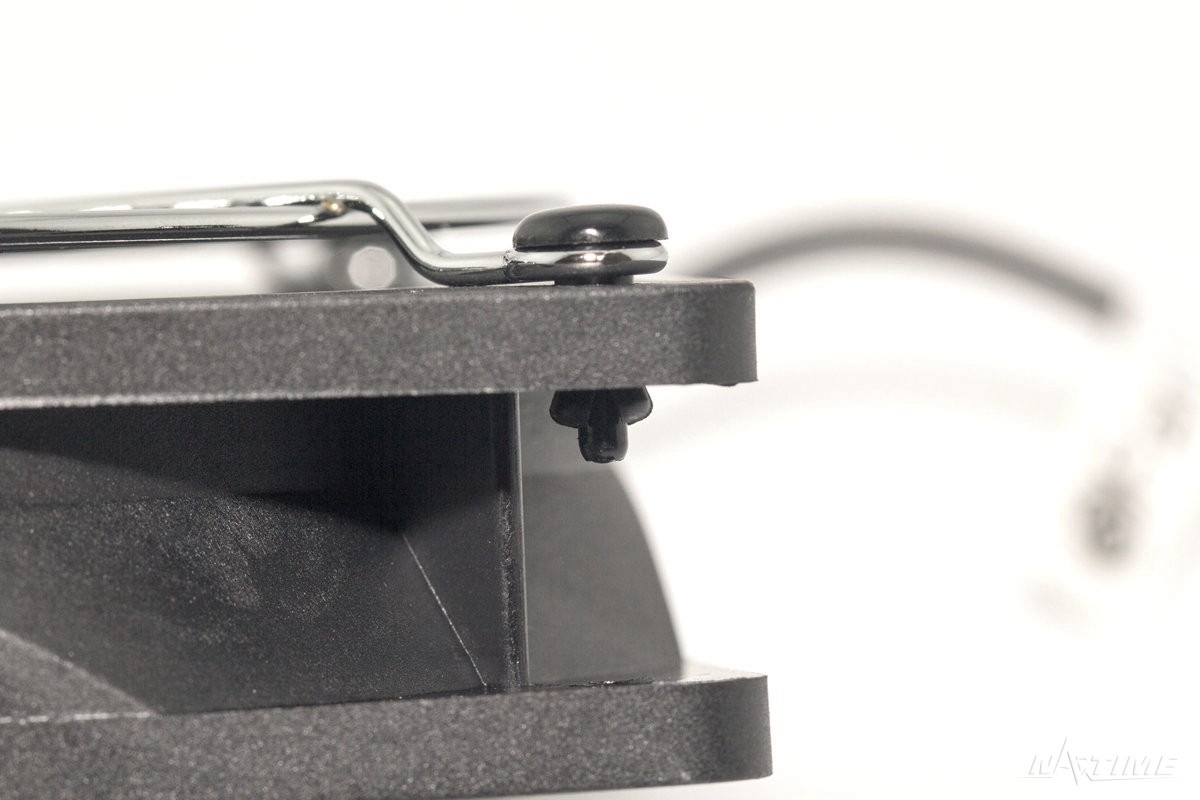

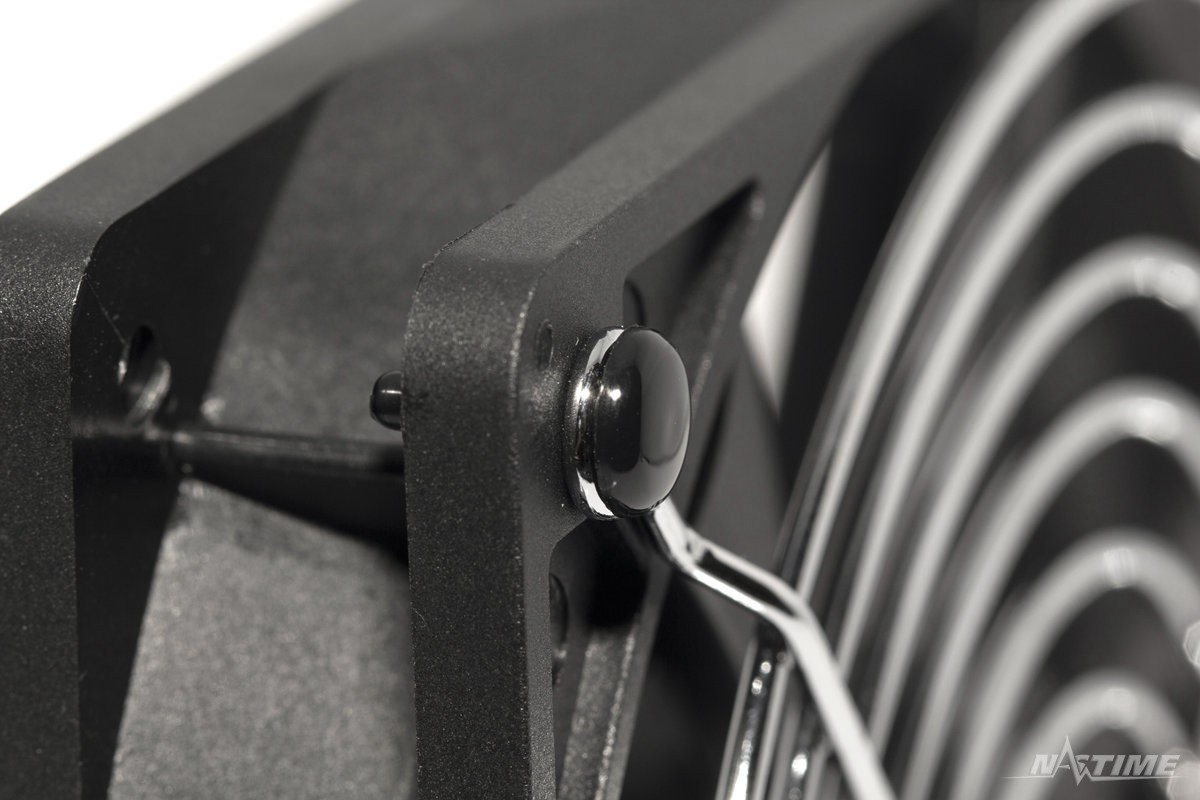

压片设计结构


到此为止硬件篇就介绍完毕了,希望大家了解得比较透彻,我们会继续介绍安装配置及软件部分



iLO介绍

HP的MicroServer GEN8系列的特色之一iLO,iLO全称是Integrated Light-Out,是基于iLO芯片的vxWorks嵌入式操作系统和iLO LAN口而实现的远端管理控制,通过远端管理服务器,虚拟化存取和控制等,实现了较为智能化的远端控制平台。

首先网线连接iLO LAN口到你的交换机或者路由器,通过DHCP服务自动获取到IP

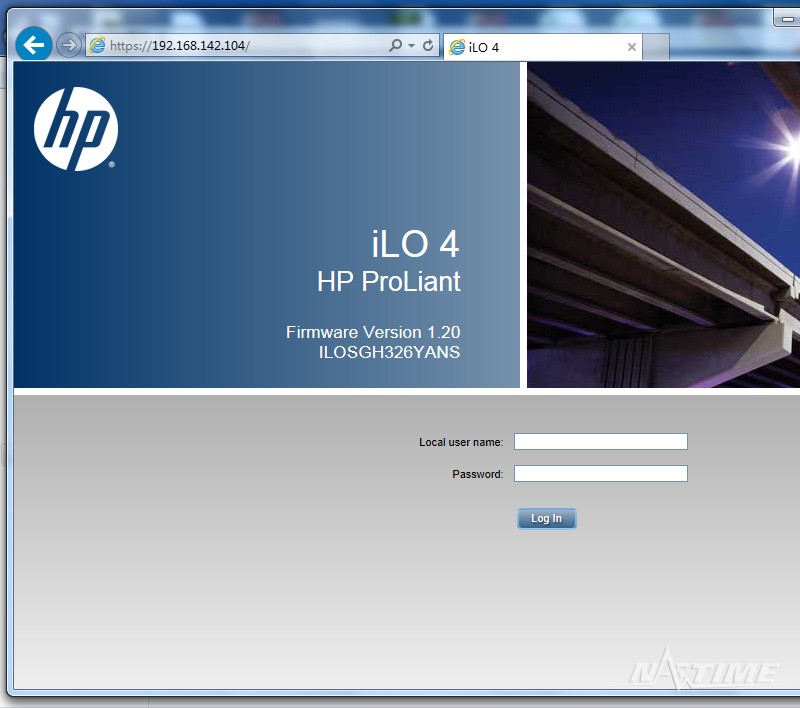

在客户端PC  IE浏览器敲入IP地址,即可轻松访问到iLO Web Manage

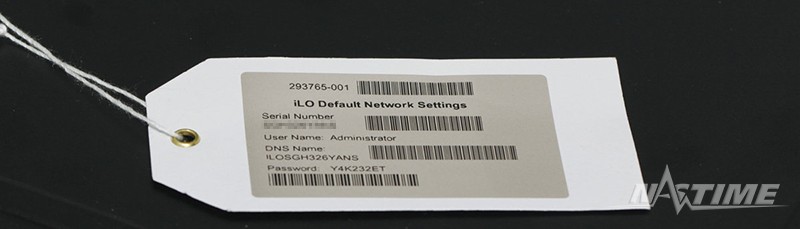

许多第一次使用的用户并不知道初始的帐户密码,其实在主机上有个小吊牌,它不是礼品卡,更不是保修卡,是你的iLO初始帐户

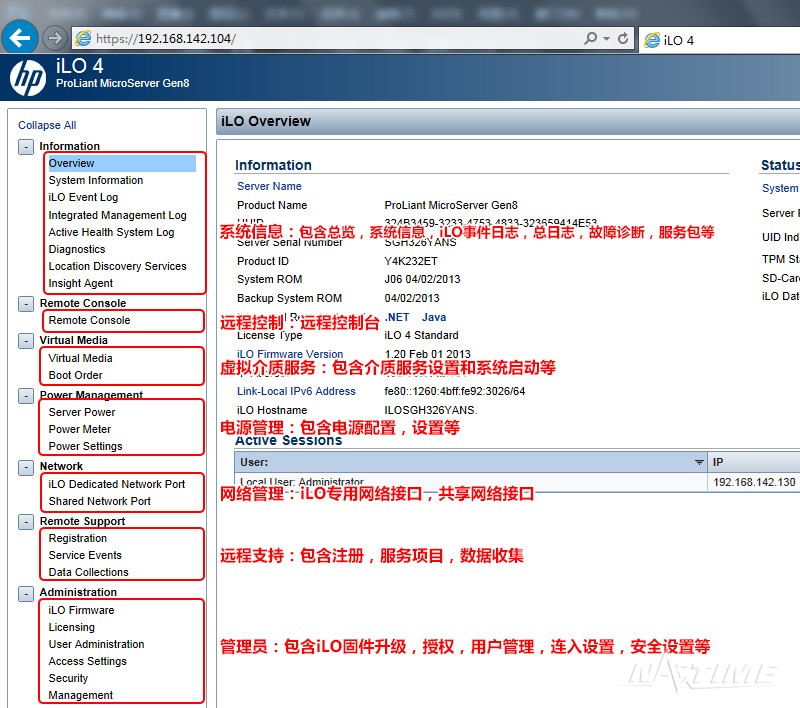

iLO主界面,GEN8已经内置了iLO4最新版本  注意:GEN8出厂默认都是英文语言,你也可以在本论坛下载中文语言包设置成中文

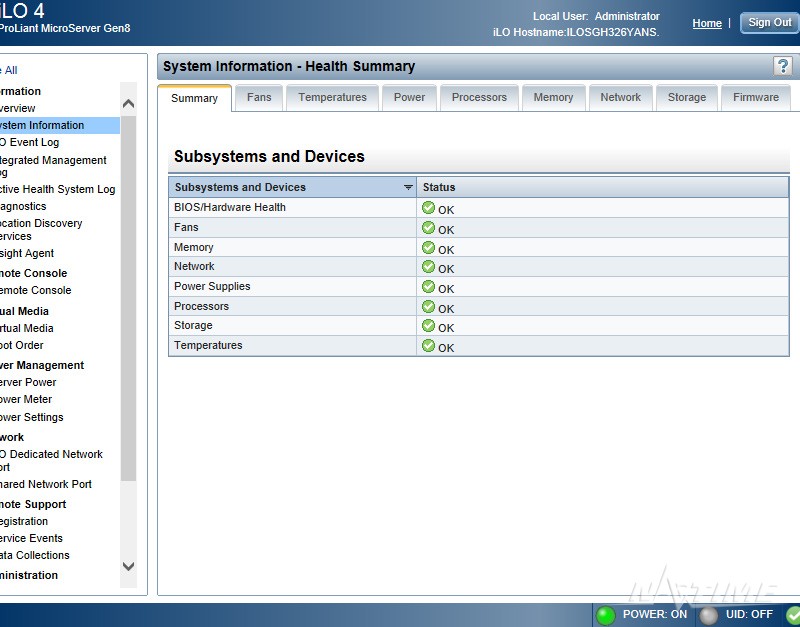

系统信息,可以快速的查阅主机各个部件的状况

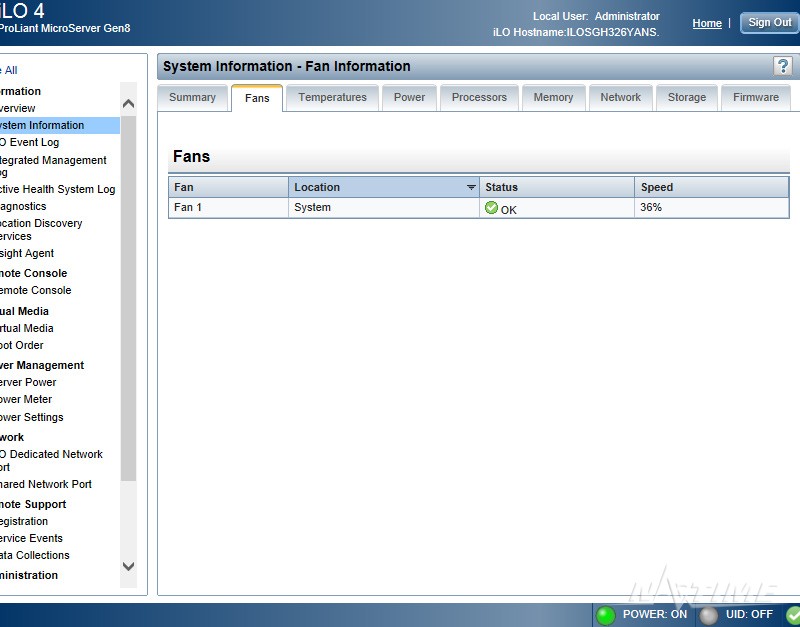

风扇状态

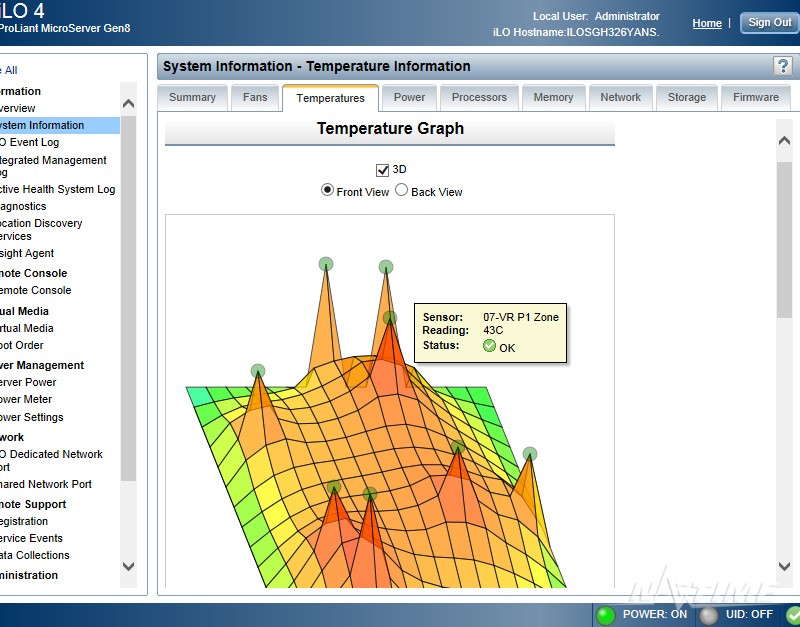

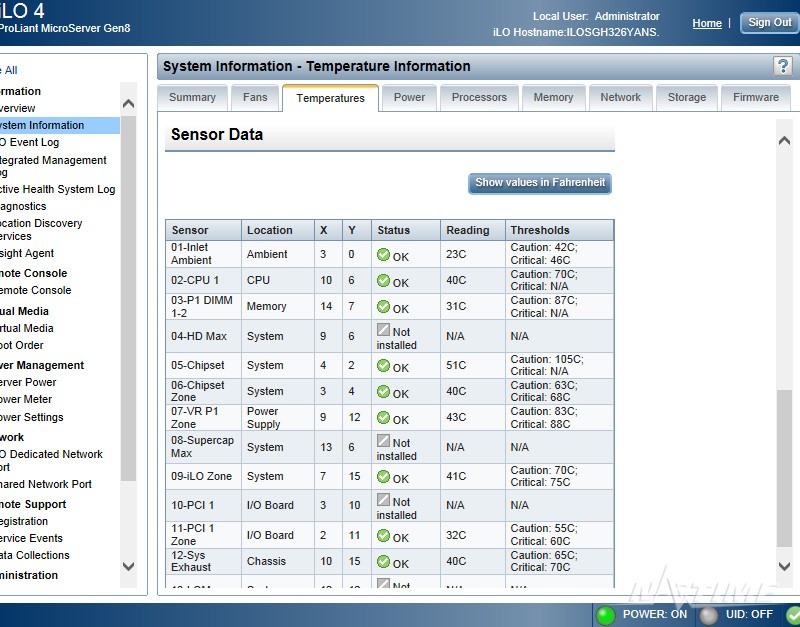

温度监控,提供了一个3D虚拟图表,不过建议配合主机虚拟图会更加清晰明了


温度控制器列表

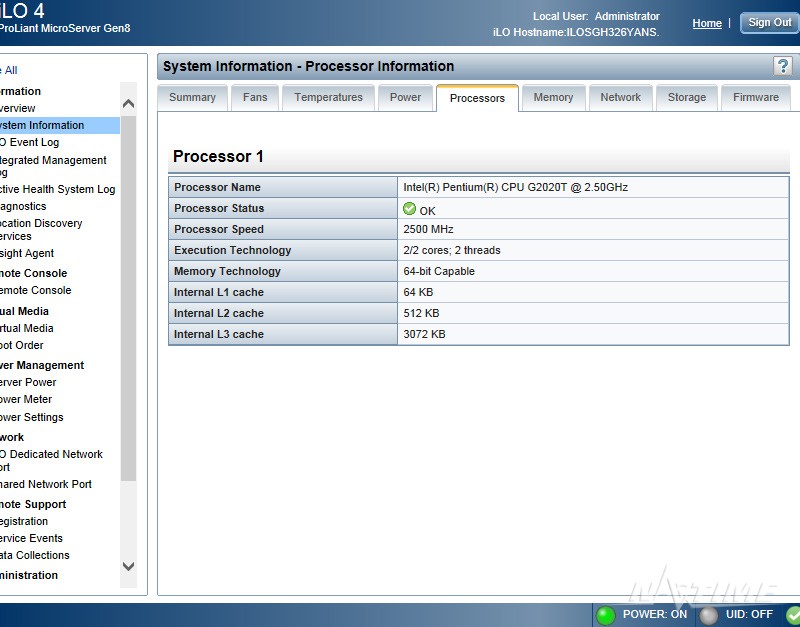

处理器信息

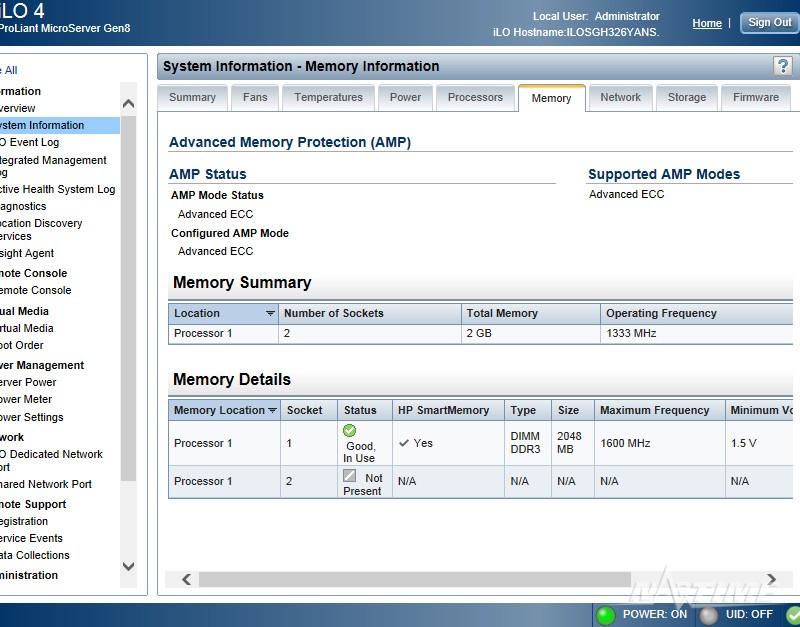

内存状态

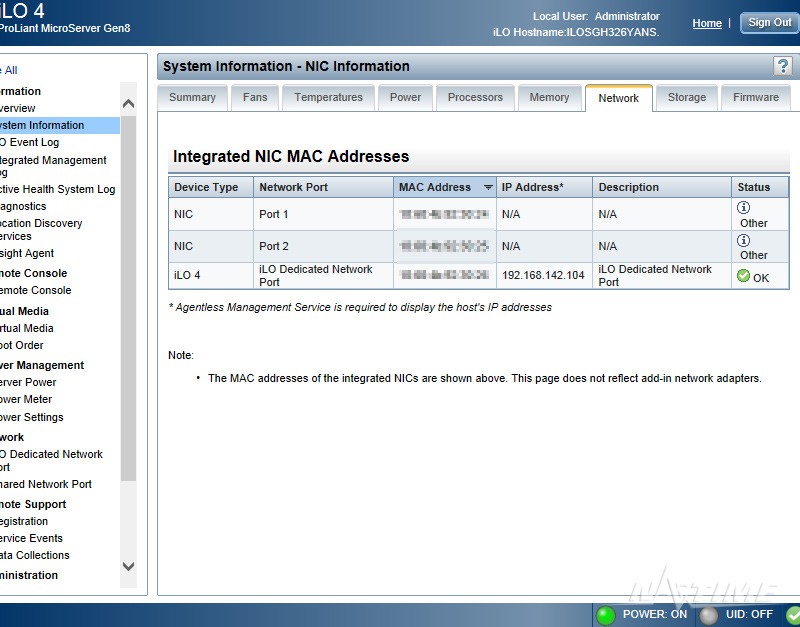

网络状态,NIC为标准LAN口

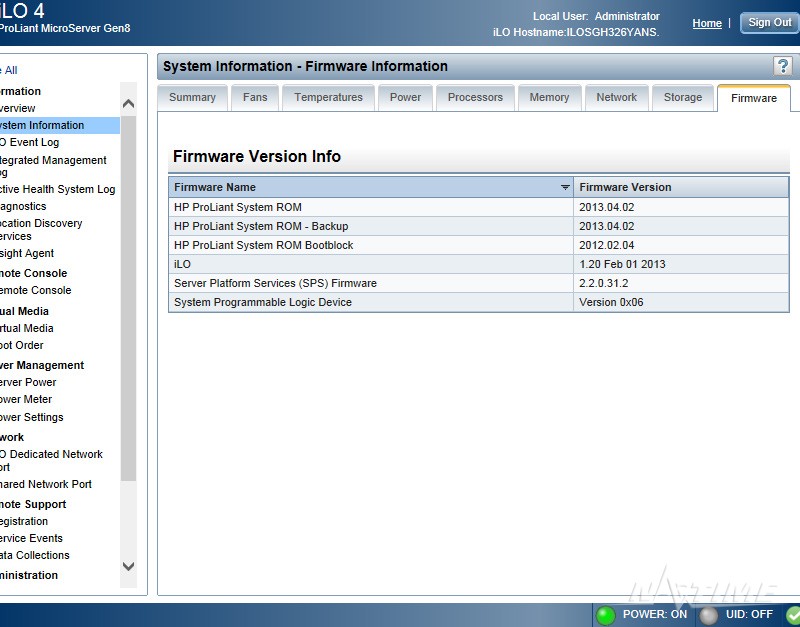

固件信息

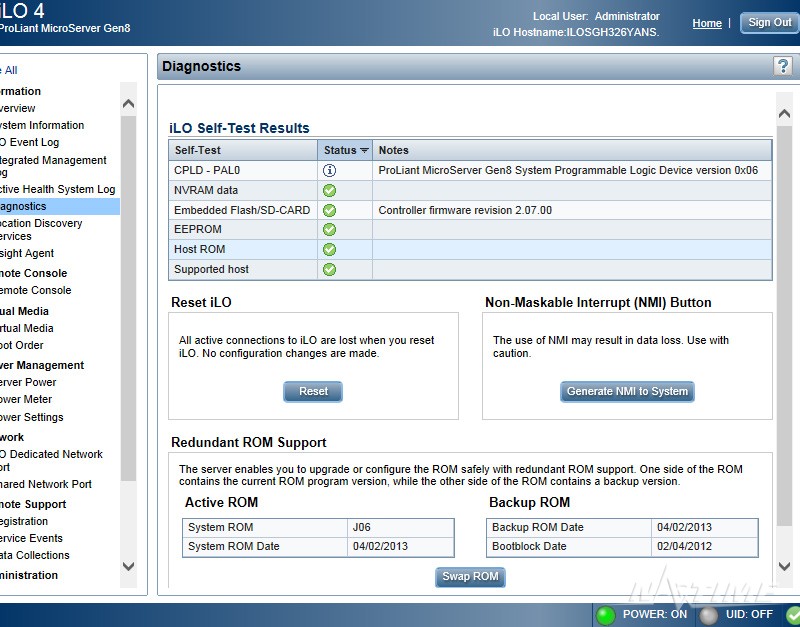

故障诊断



Remote Console远程控制台(后续单独详解)



驱动盘启动顺序设置

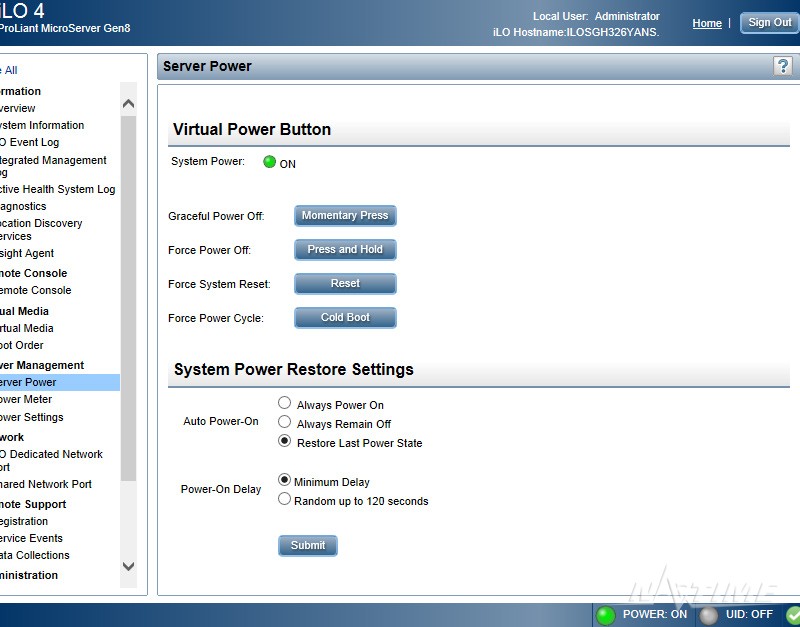

虚拟电源按钮配置

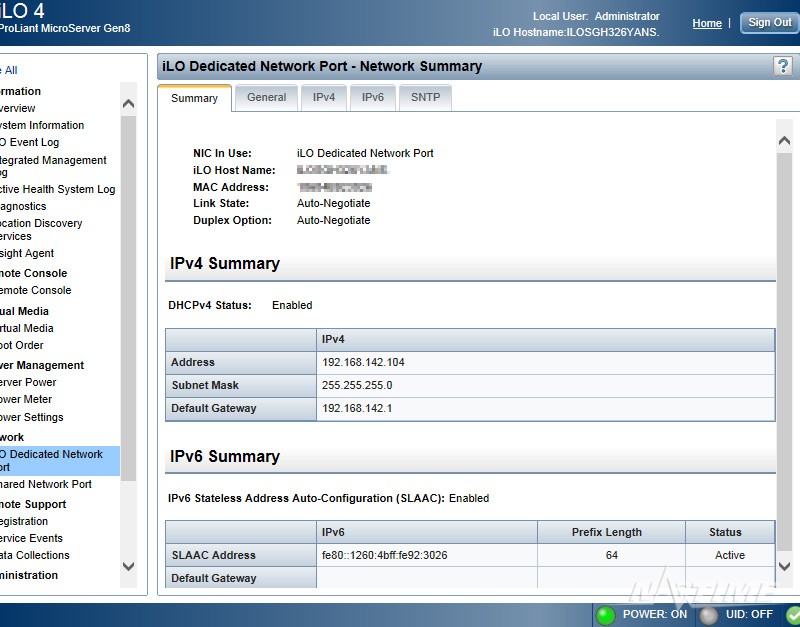

iLO网卡配置

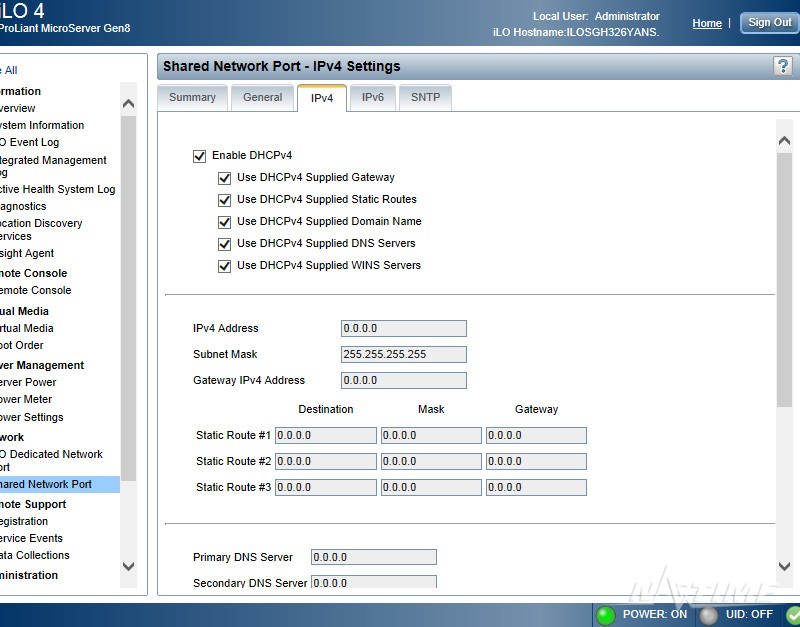

标准网卡配置

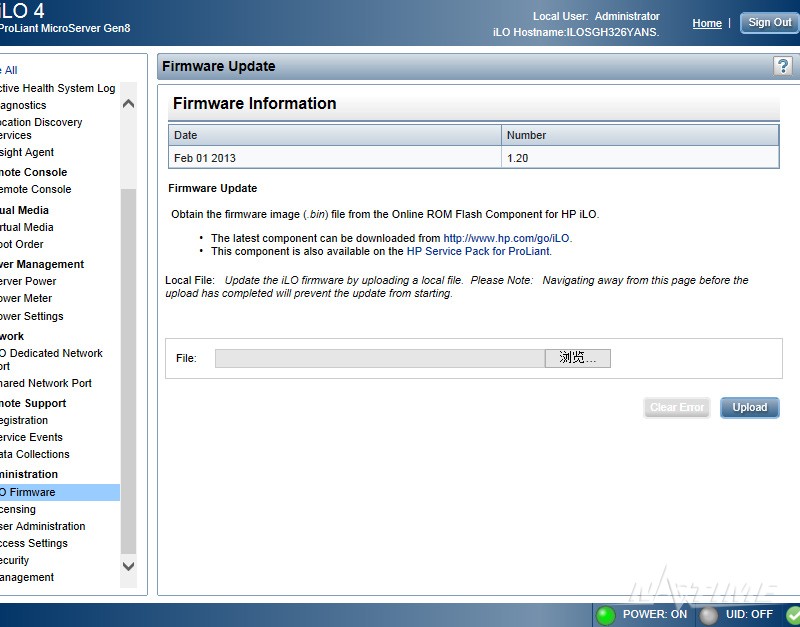

固件升级

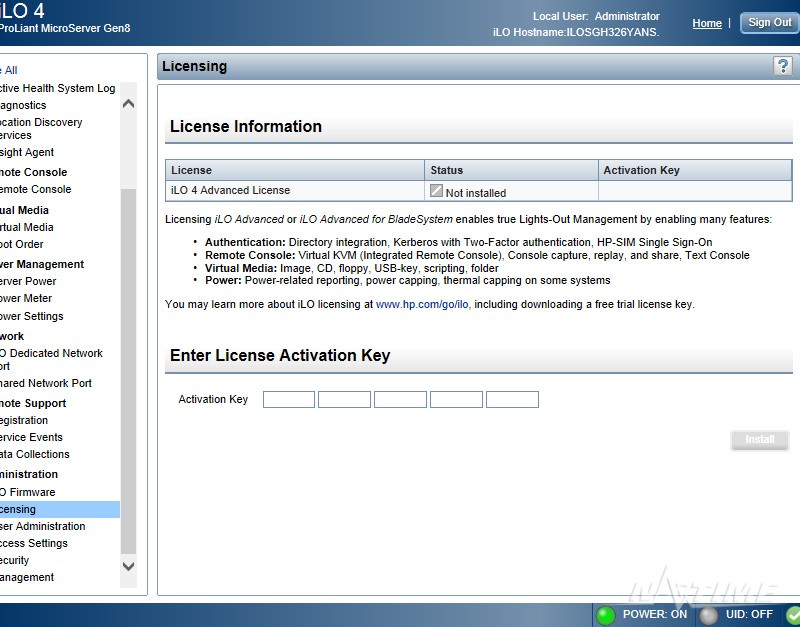

Adcanced License授权管理(,iLO中很多功能的开启需要高级授权,JK全球购店铺销售的GEN8免费为大家赠送了KEY序列号)



用户管理

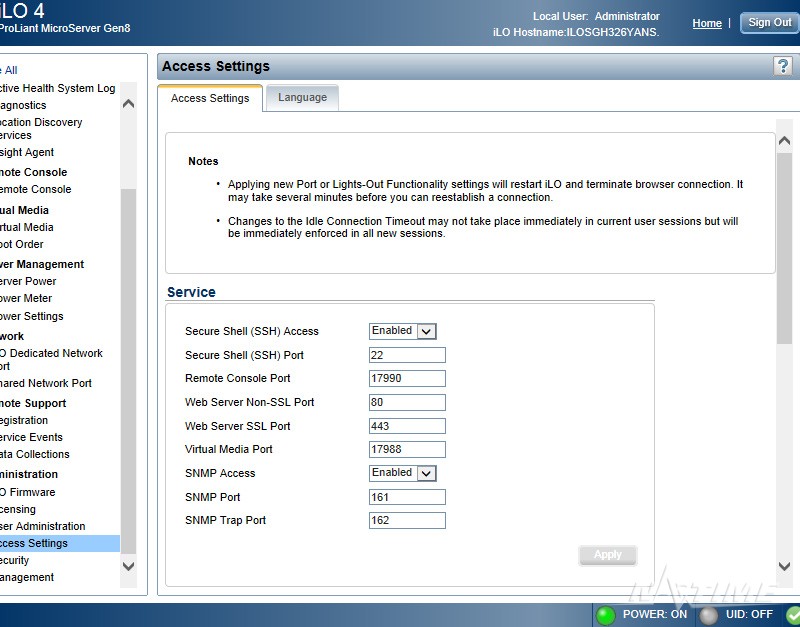

接入管理,SSH



使用PuTTy验证SSH登陆,可以快速了解系统指令

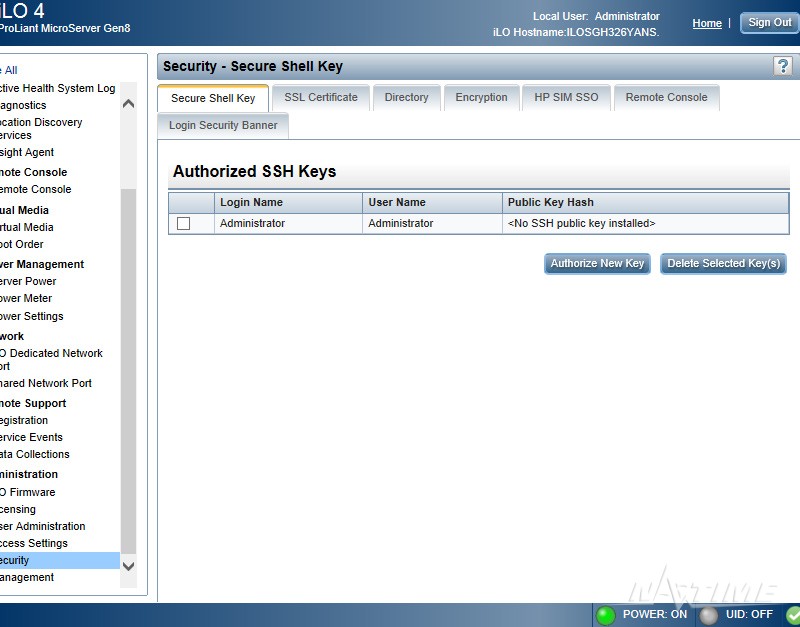

安全验证


因为时间关系,不可能对iLO每个细节面面俱到,本文提取了一些常用页面进行介绍,也是让大家对于iLO有一个较为全面的了解




Remote Console远程控制台介绍

Remote Console是iLO集成的一部分,它的主要特色是远端的虚拟化环境,免除我们必须在服务器前依赖显示器,鼠标键盘的主动控制。虚拟化这里主要讲解BIOS,Intelligent Provisioning(远端OS安装协助安装),ACU虚拟化磁盘管理三个部分

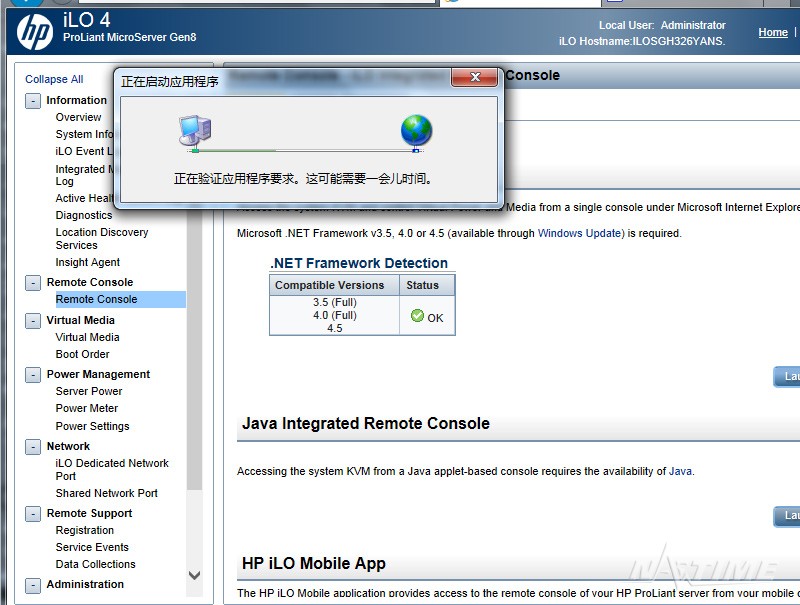

首先我们在iLO页面进入到Remote Console,基于不同的浏览器,Remote Console提供了。.NET Framework和JAVA两种版本,实际操作时在IE下的Framework版本较为稳定,windows注意安装最低要求的Framework版本


Remote Console远端控制台窗口,这是一个独立的应用,非浏览器

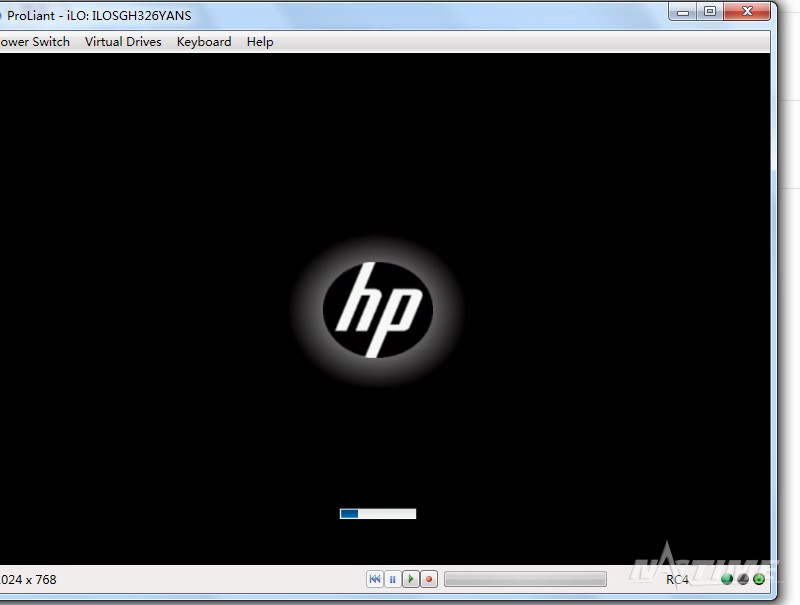

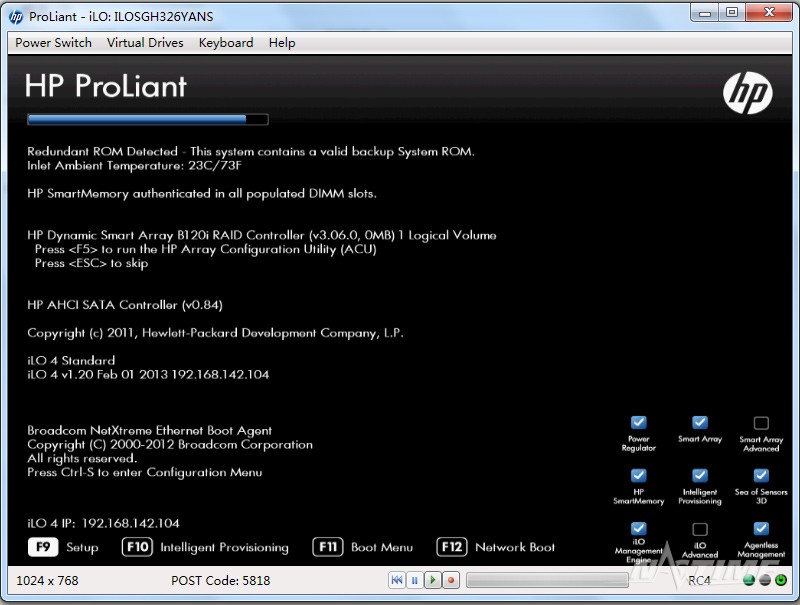

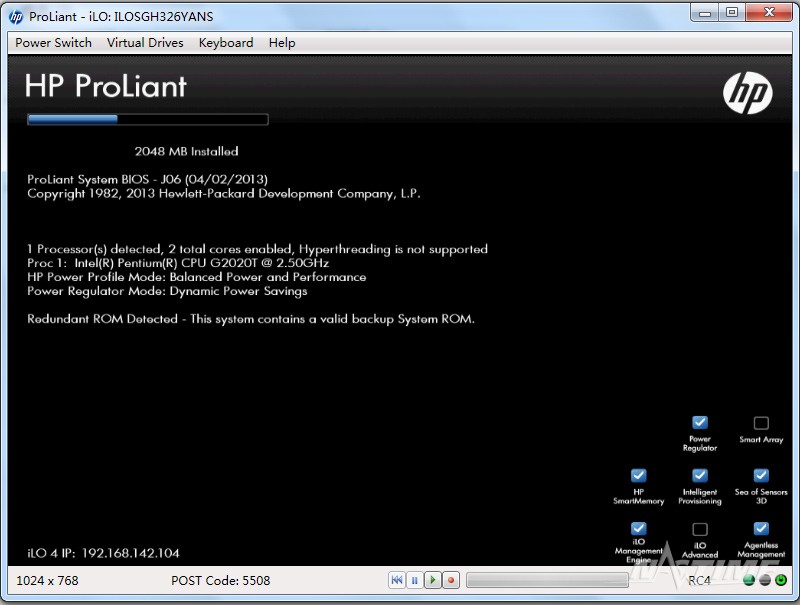

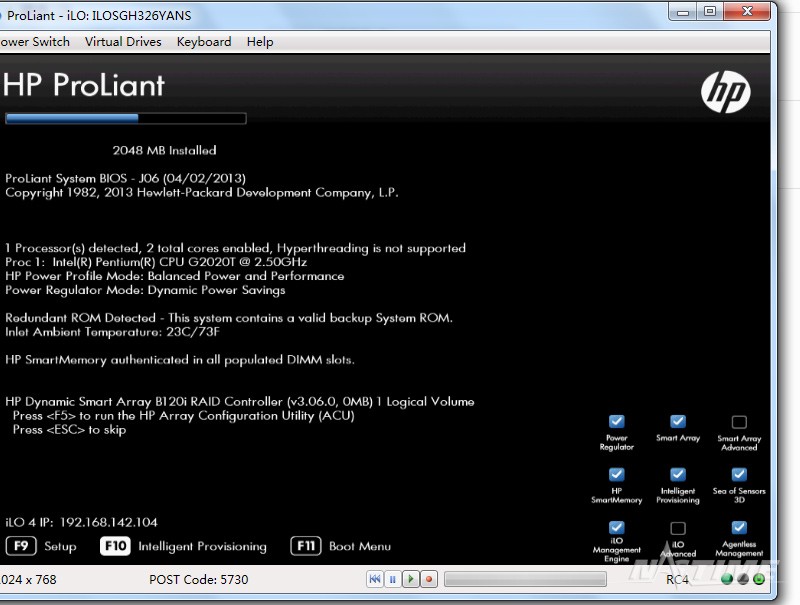

我们看到的类如PC一样的正常启动画面 注意 (如果没有KEY激活ILO高级功能是没办法进行远控台安装系统的,欣慰的是JK全球购店家已经为我们赠送)

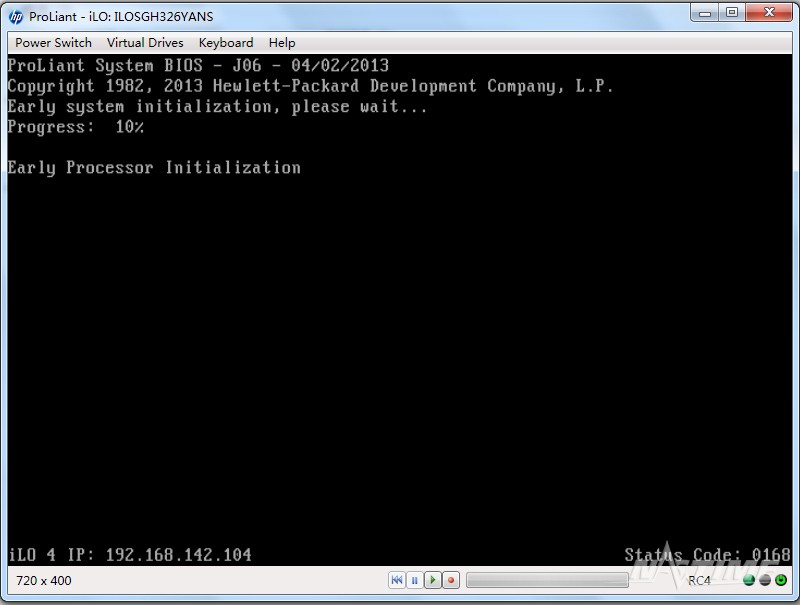

服务器启动过程都类似比较缓慢,期间要验证各个部件及控制器


在这里说明一下,GEN8出厂默认硬盘模式是RAID,如果不是特别必要,我建议大家用AHCI硬盘模式安装系统,对以后使用上比较方便灵活。
下面介绍下AHCI模式设置方法

画面底部有配置菜单,我们选择F9,进入BIOS


现在我们进入了GEN8的BIOS
我们现在选择第一选项

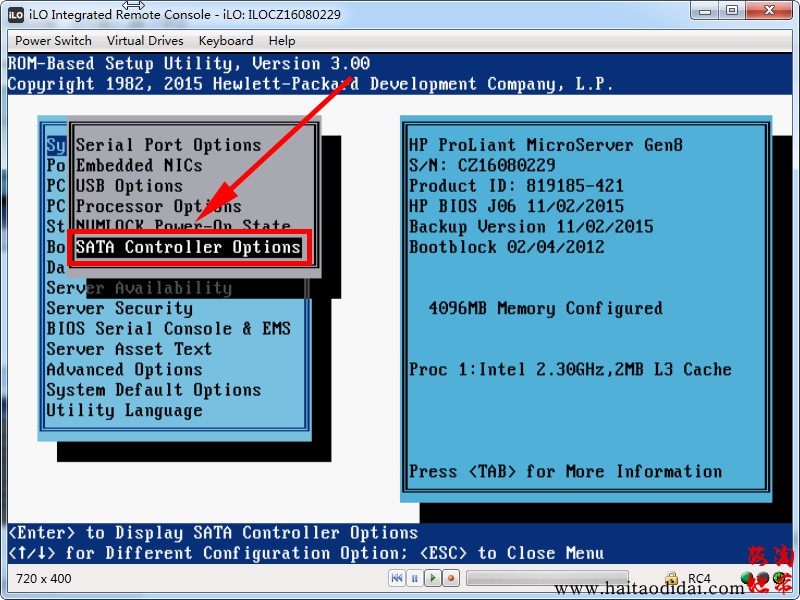

然后里面我们找到带SATA字样的选项 如图

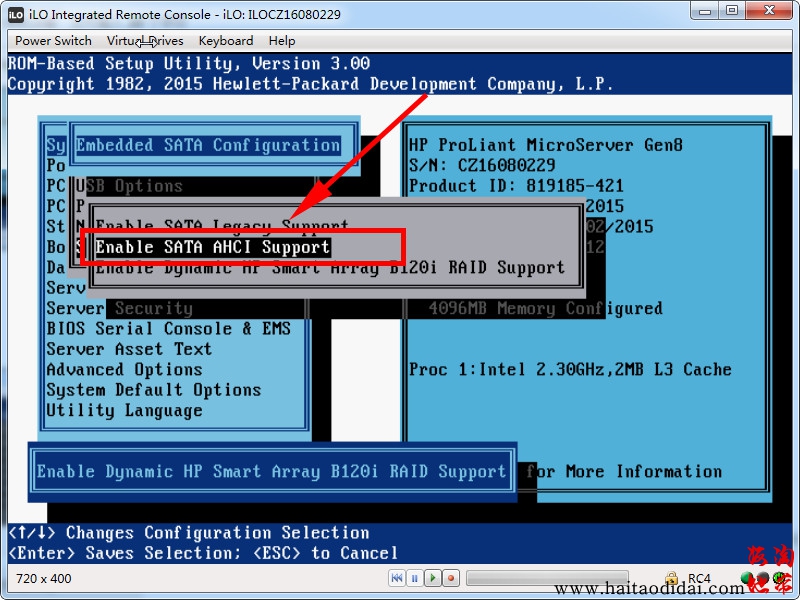

点回车进入 大概需要点三次回车进入下个选项,找到AHIC选项选定后点回车

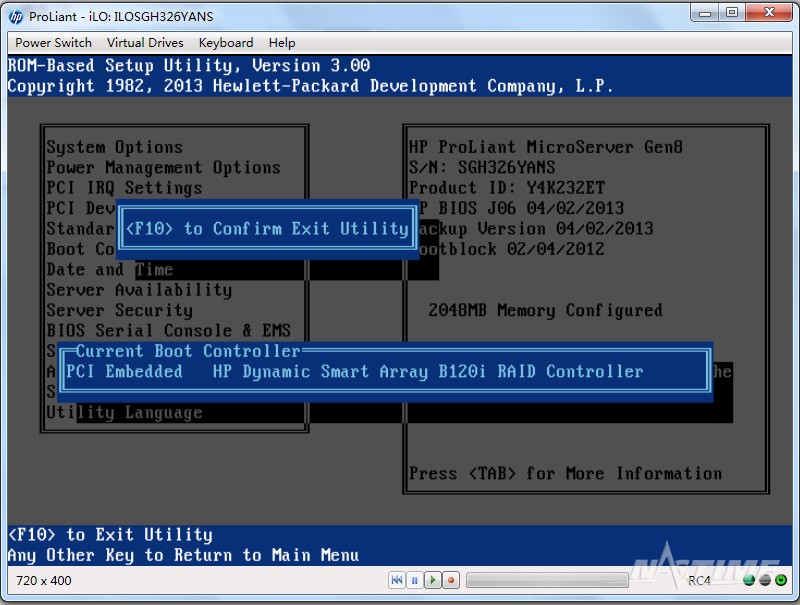

最后设置后按F10保存退出



使用ILO远控台安装系统的方法

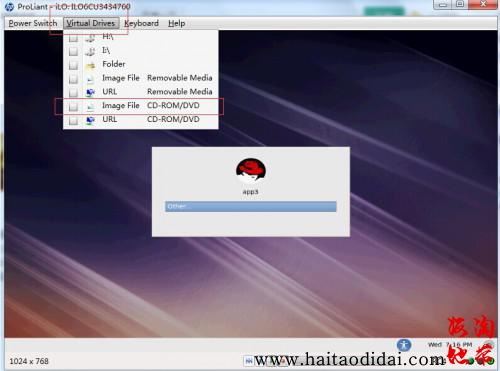

开机自检听到滴滴声音通过后,请按照图示挂载你下载原版的ISO系统(注意服务器系统不可以使用修改版的系统以免造成运行不稳定等情况)挂载成功后会自动运行系统安装

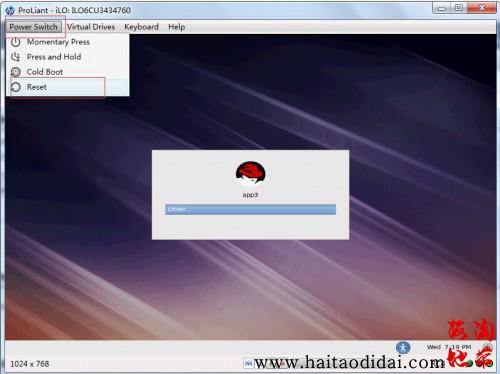

如果没有自动运行安装系统 你可以使用重启服务器让它执行系统安装

这个就是大家熟悉的安装界面了



同时控制台还支持Intelligent Provisioning,远端OS安装协助,重启后我们选择F10,进入Intelligent Provisioning

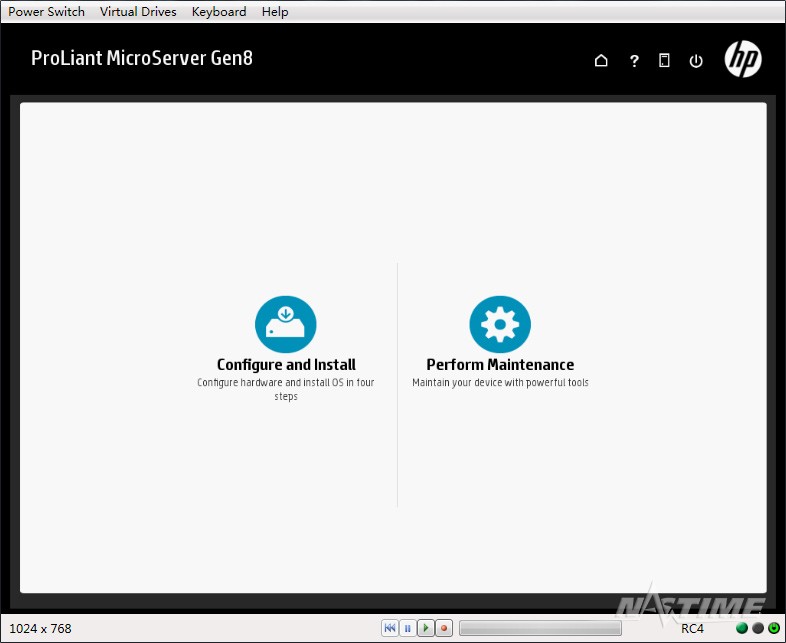

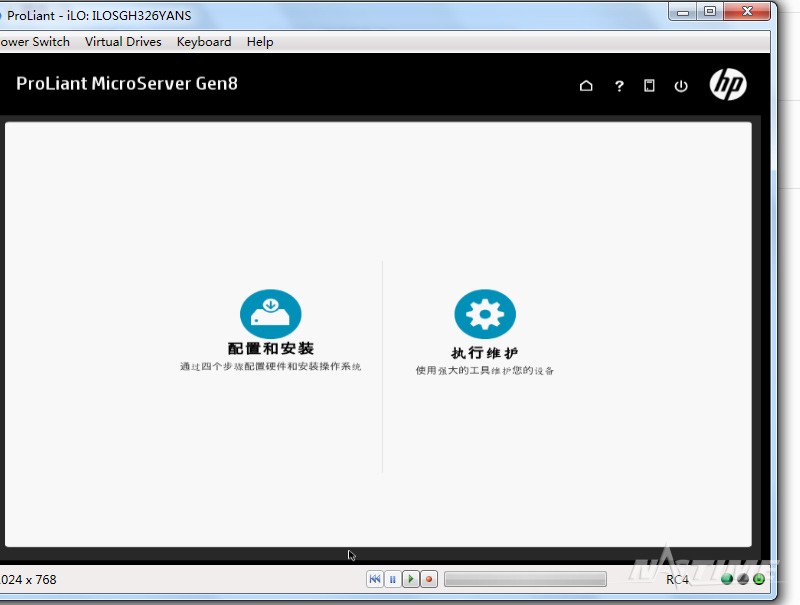

转入了Intelligent Provisioning启动界面

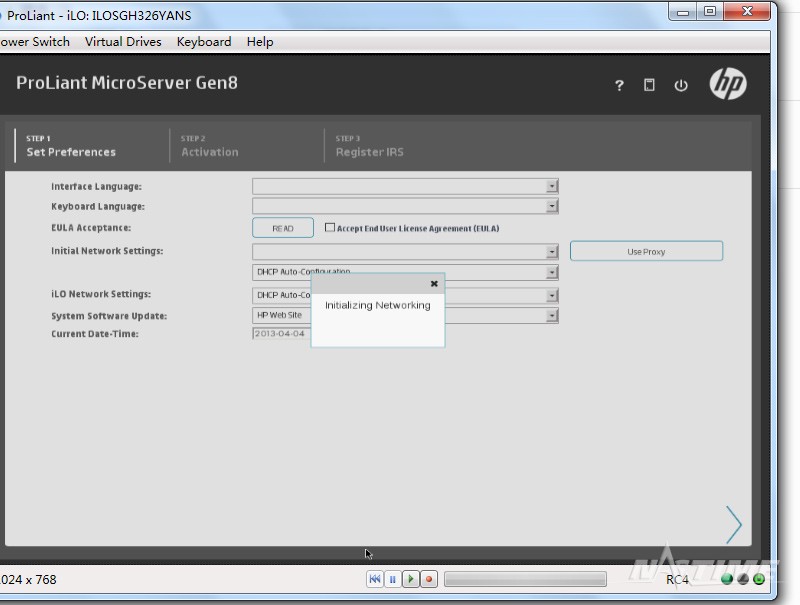

初始化语言和网络配置


开始配置安装


初始化安装OS前,我们还可以配置RAID磁盘阵列(如果你需要用到RAID硬盘模式的话)
如果做RAID硬盘模式就请绕过上面说到的AHCI设置

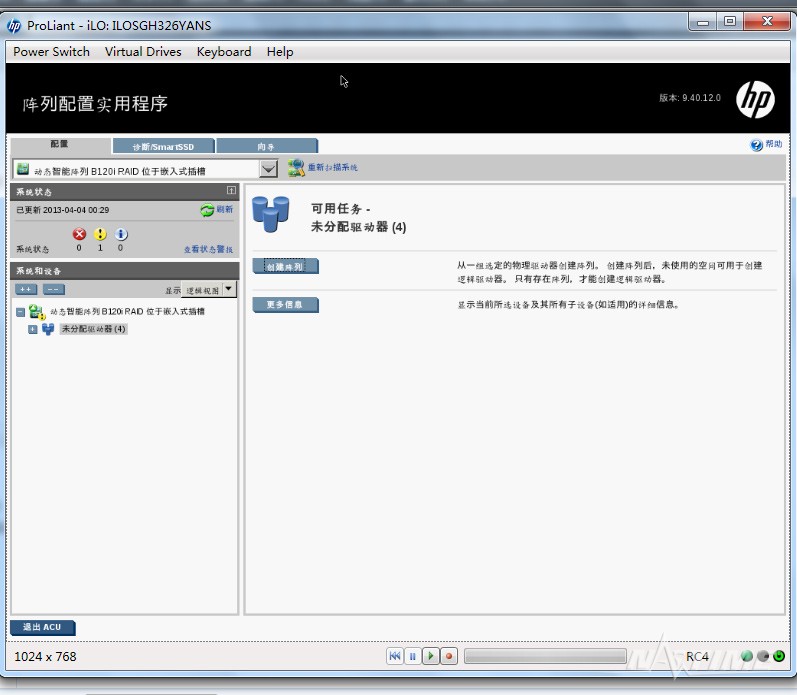

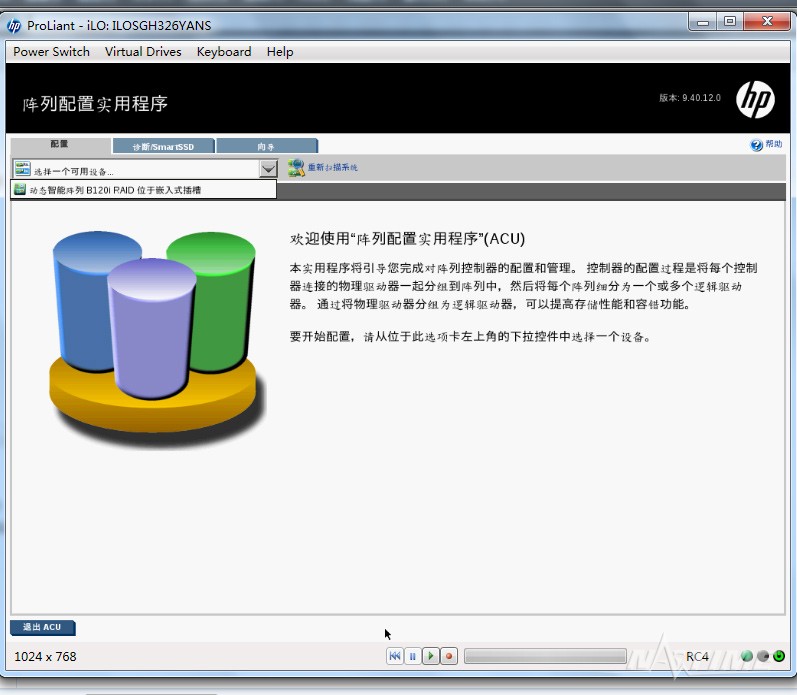

下一步后会转入ACU管理界面

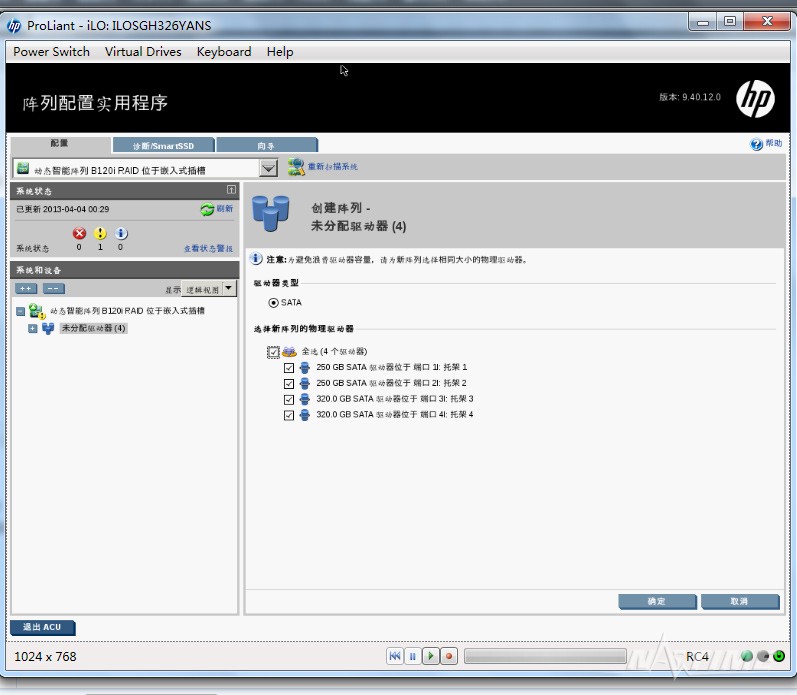

选择控制器后创建阵列


本次安装了4颗硬盘,全部勾选

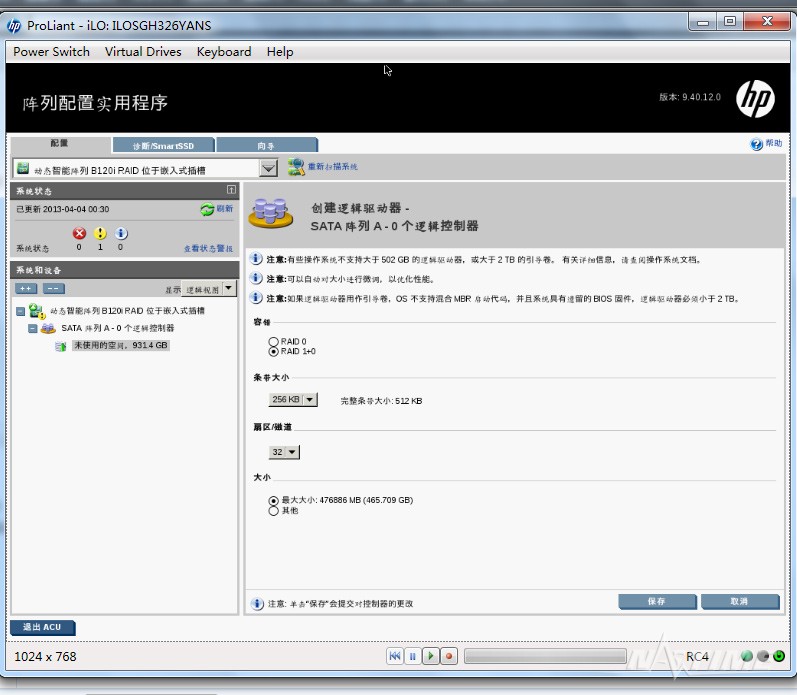

创建逻辑盘


原生控制器支持raid0和raid1+0模式,如果需要扩展更多阵列模式,需要购置单独的阵列卡(控制器)

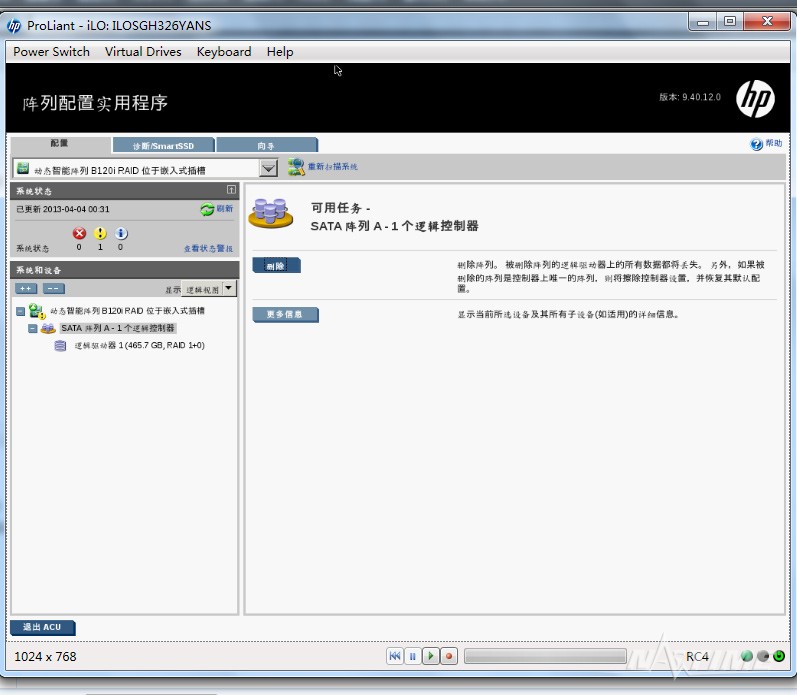

做好的raid1+0阵列


退出ACU后就可以继续OS的安装步骤了


到此为止Remote Console远端控制台就介绍完毕了,我们看到Remote Console确实实现了虚拟化的控制器的公用,对于远程部署提供了智能化的方案。

远端安装Win Server 2012

也许对于大部分人来说,安装操作系统OS是家常便饭,但是借助Remote Console和Intelligent Provisioning远端安装也具备一定的特色操作性。

本次举例安装的Windows Server Standard 2012 R2,在安装之前,演示的Intelligent Provisioning的语言为英文,个人也可以切换成中文

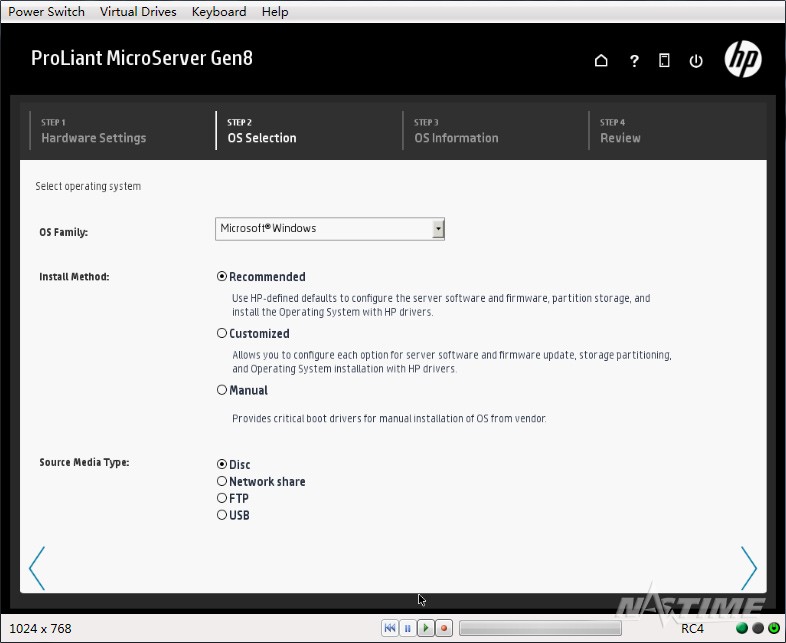

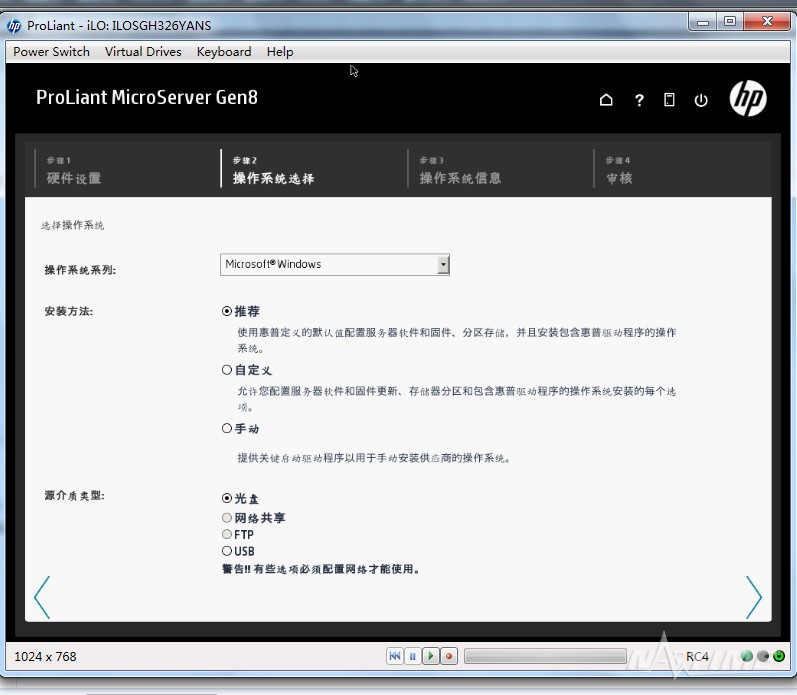

选择推荐选项,集成化配置和驱动,安装介质可以选择光盘,网络,FTP,USB等


验证安装介质


验证成功

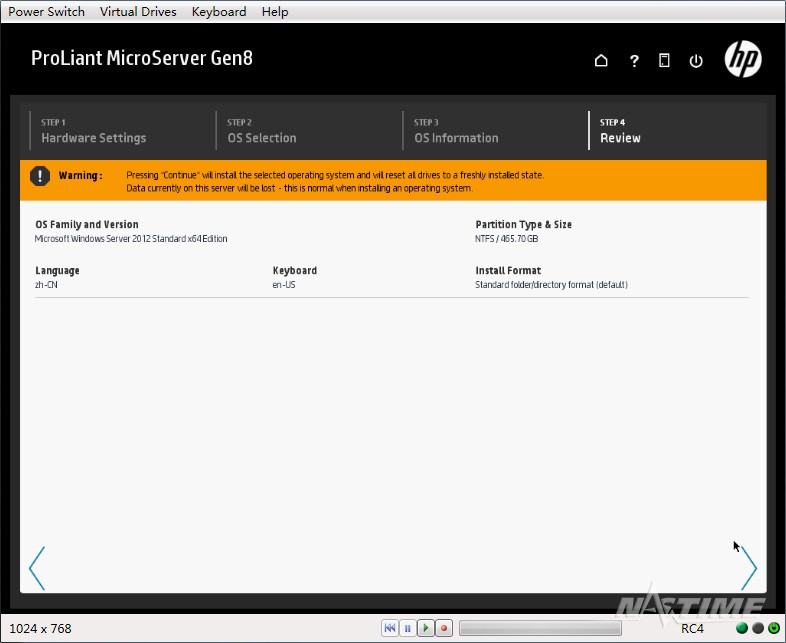

核对信息

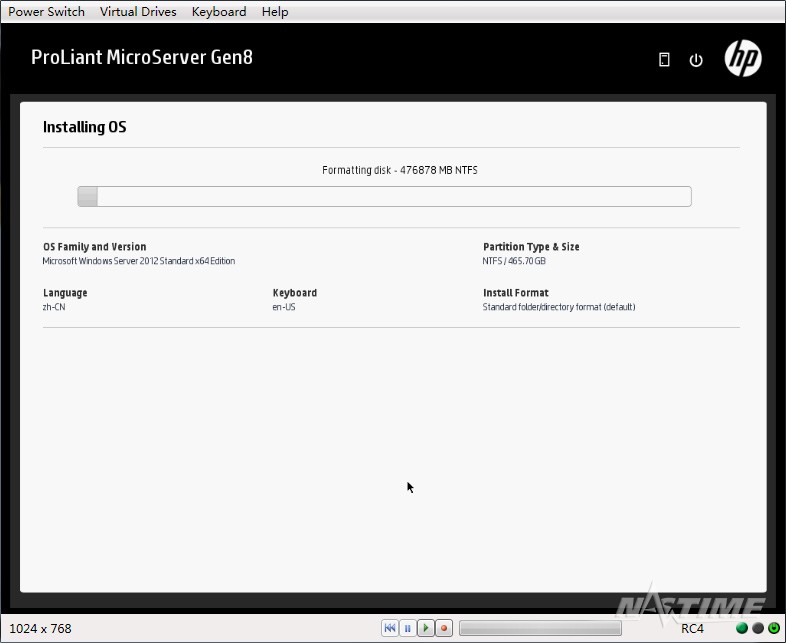

格式化磁盘

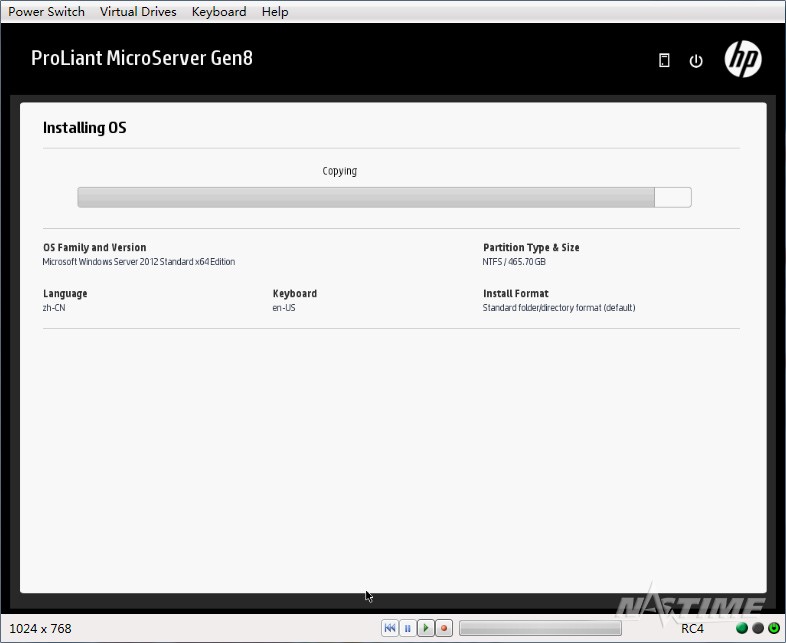

拷贝需要的驱动包和应用集成


自动重启


选择版本

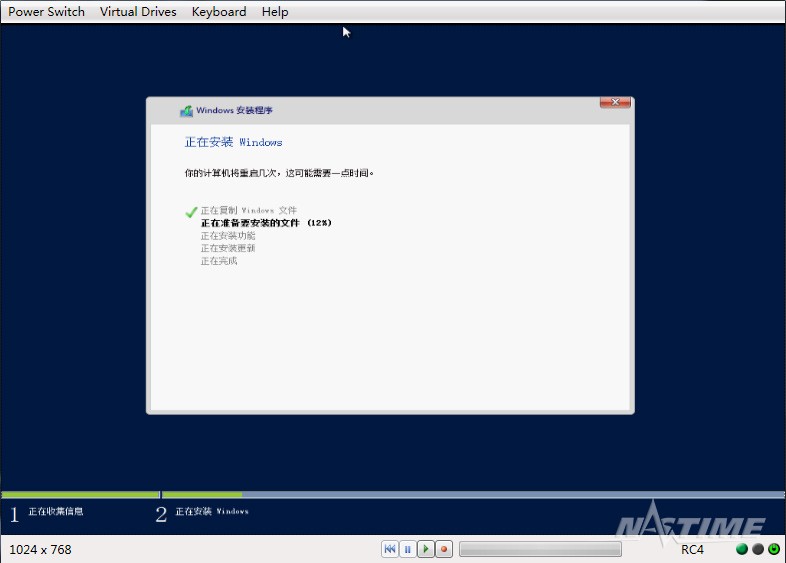

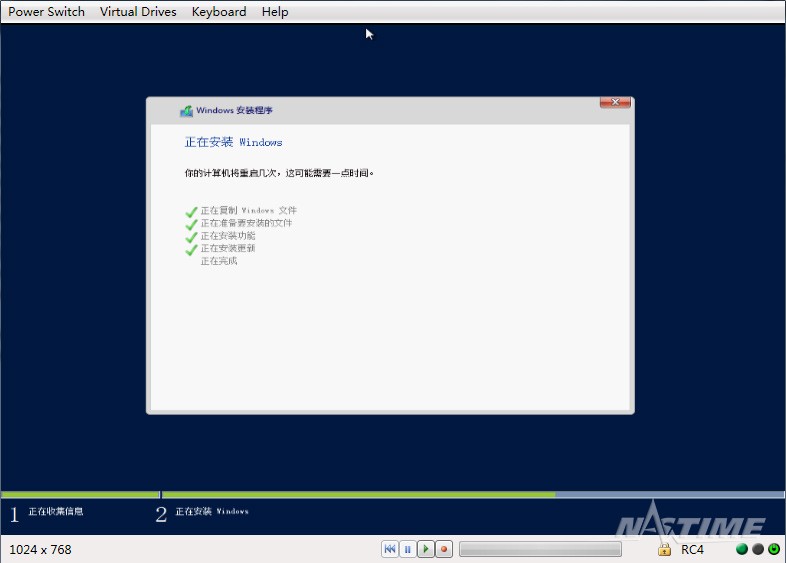

这个就是大家熟悉的安装界面了


结束安装


重启


设置管理员密码


Intelligent Provisioning的优势在此体现了,自动配置优化和驱动集成,对于一台标准化Server来说,这样的设计对于小型企业或者个人的简单部署往往是事半功倍的,因为Server的驱动配置往往是让人比较困扰的,而驱动的正常配置更是OS稳定运作的基础。

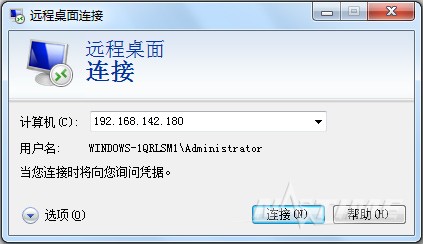

配置好网卡IP及开启远程桌面,我们就可以使用更加高效的Windows远程桌面来管理了


你的MicroServer之旅由此开始展开


ODX卸载式传输
标准的复制操作是先读取服务器上的数据,经过缓冲,再写入另一个存储卷。ODX通过把整个业务流程卸载到存储阵列上并使用读取操作的标记,整个过程不用缓冲。这样可以缩短CPU周期。
而Synology的DSM4.3开始,对于ODX开始支持,终端Windows Server 2012开始支持

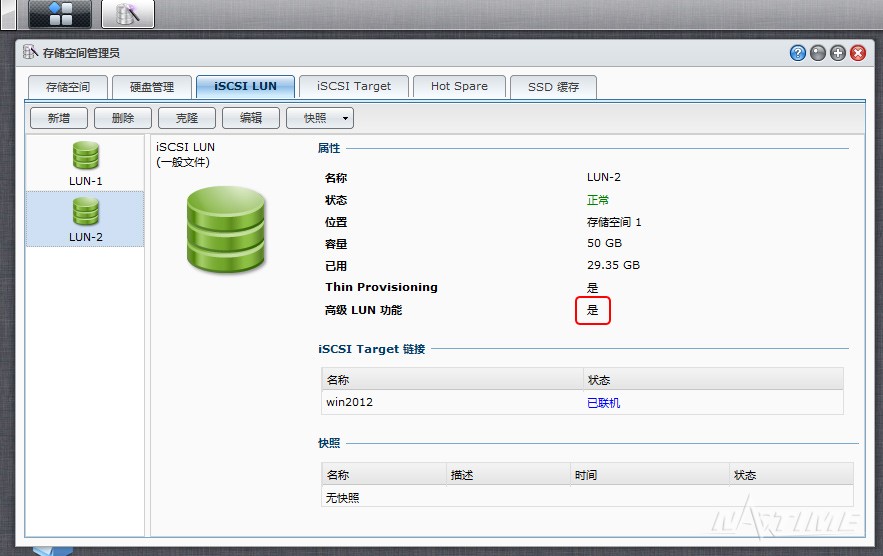

挂载目标

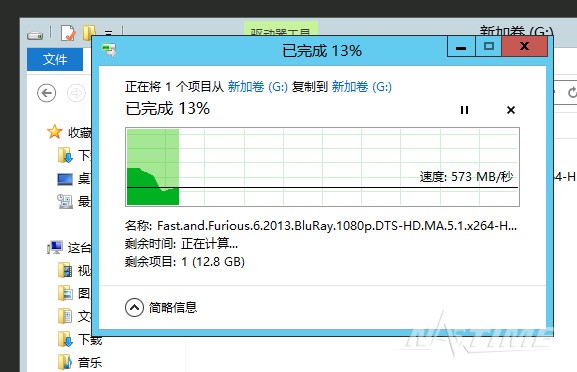

传输实例




iLO app 本论坛已经提供了下载请自行下载


前面讲到Remote Console控制台的便捷性,但是除了基于桌面的应用方式,HP还有iLO的app,这样远程虚拟化维护范围可以更加扩展开

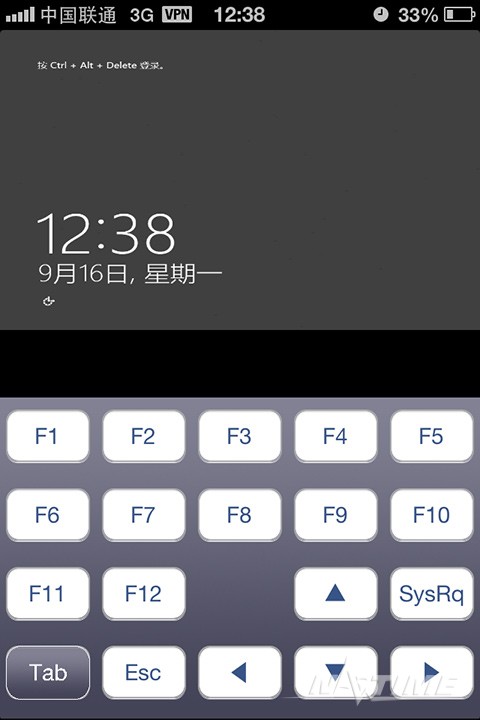

app的控制台列表

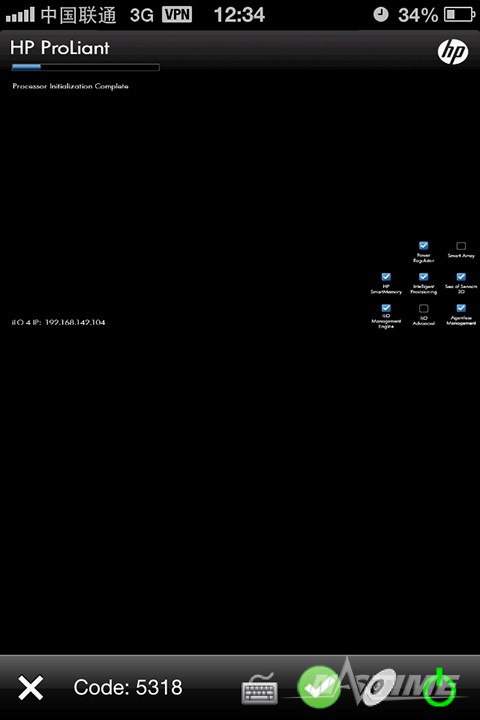

完全硬件虚拟化的开机

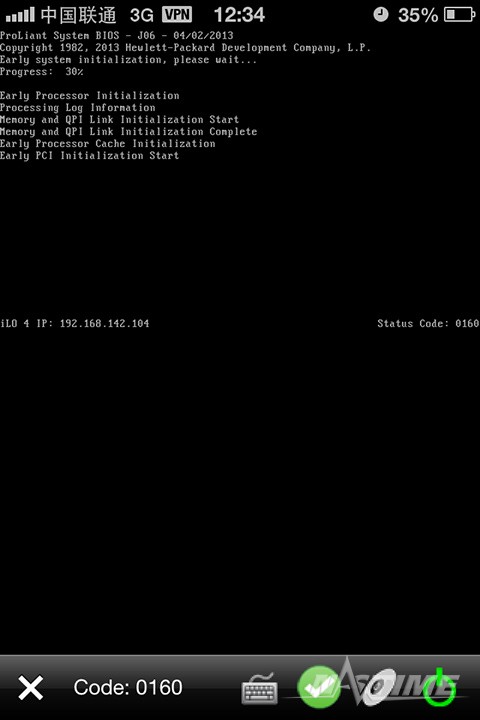

自检画面

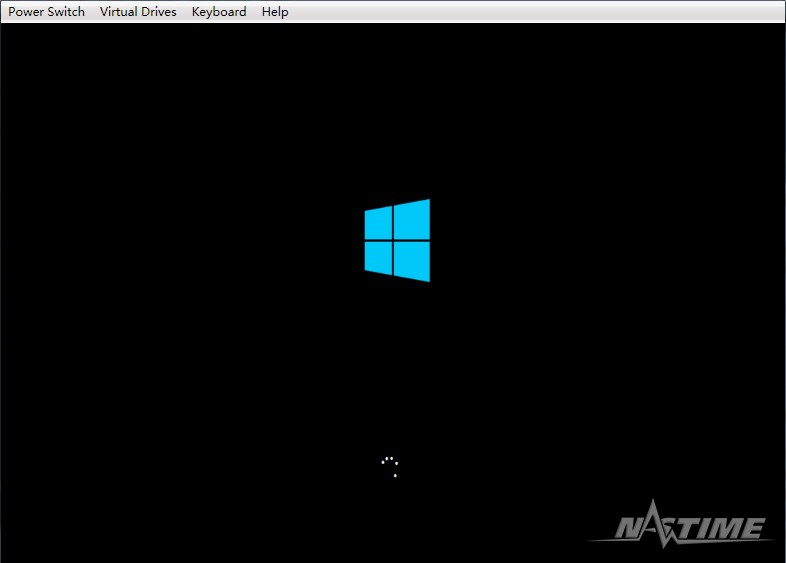

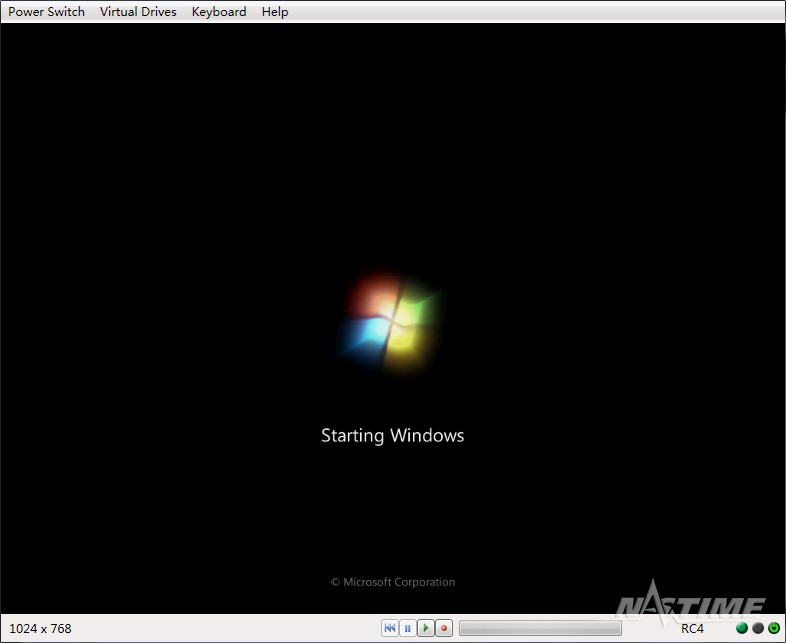

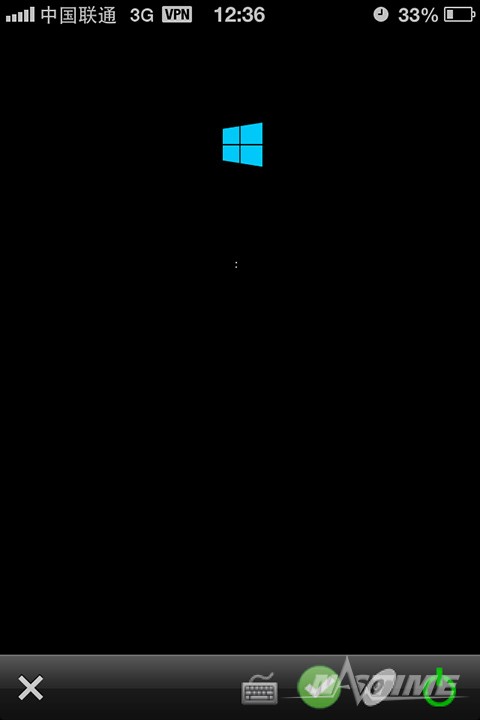

windows启动


登陆界面

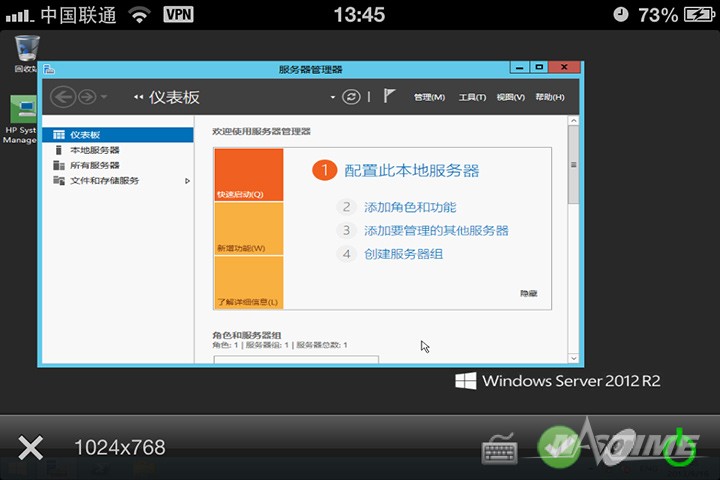

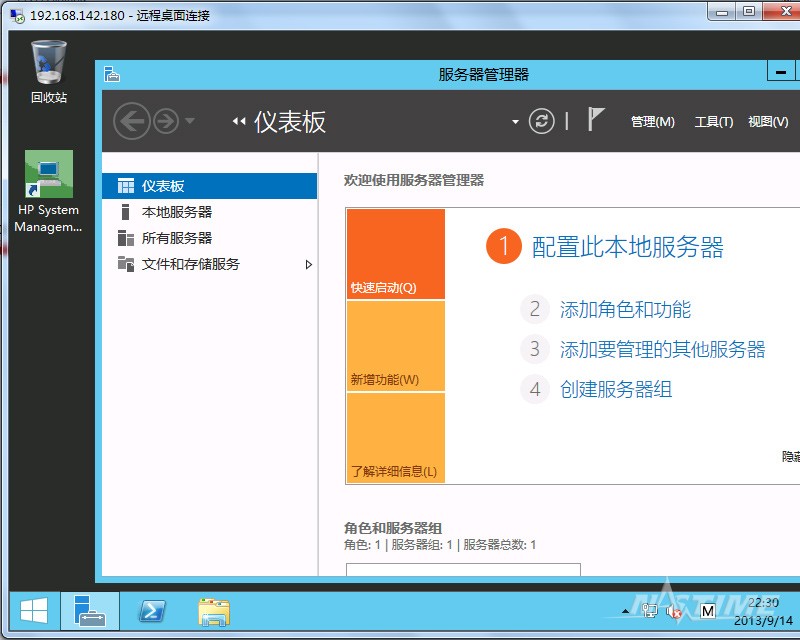

进入桌面

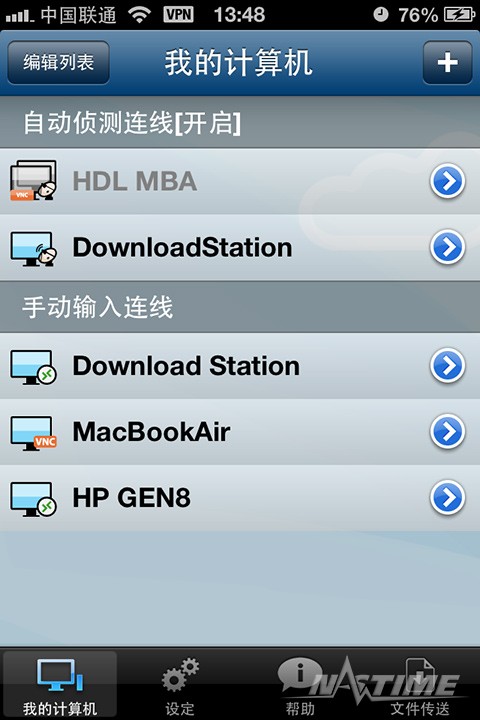

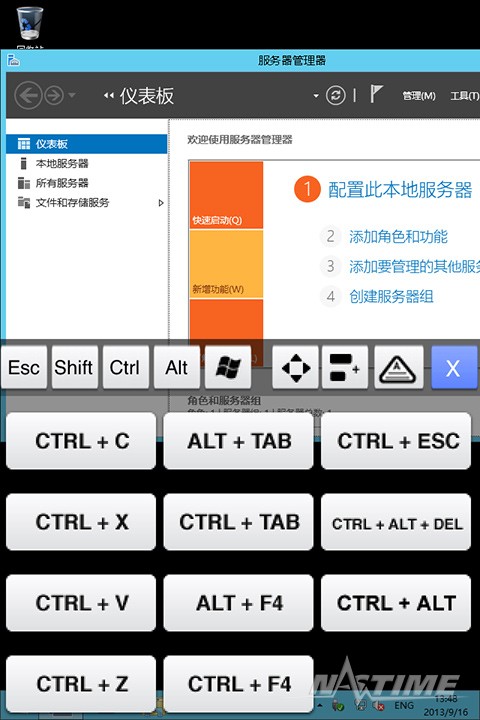

在OS启动好以后,我们就可以换用其他更加高效和方便的远程app来管理了,类如Pocket Cloud,同时支持VNC和RDP协议


更多的控制参数












ESXi-硬件篇

在前面的拆解篇我们看到了GEN8的高扩充性,那么作为一台MicroServer准服务器,自然要发挥其最大的潜能,以ESXi方案为核心,架设异步架构的多元OS运算服务,挖掘最大的潜能。

本次升级的方案如下:
CPU:E3 1265L V2 (基于Lvy Bridge架构,22nm工艺,主频2.5Ghz,热功耗45W,虚拟化VT技术支持)
内存:HP DDR3 8GB x 2  ecc(669324-B21)
SSD:Plextor PX-M5Pro 256G (作为虚拟机OS系统池加速)
连接线:电源软驱4PIN转接SATA线,SATA数据线

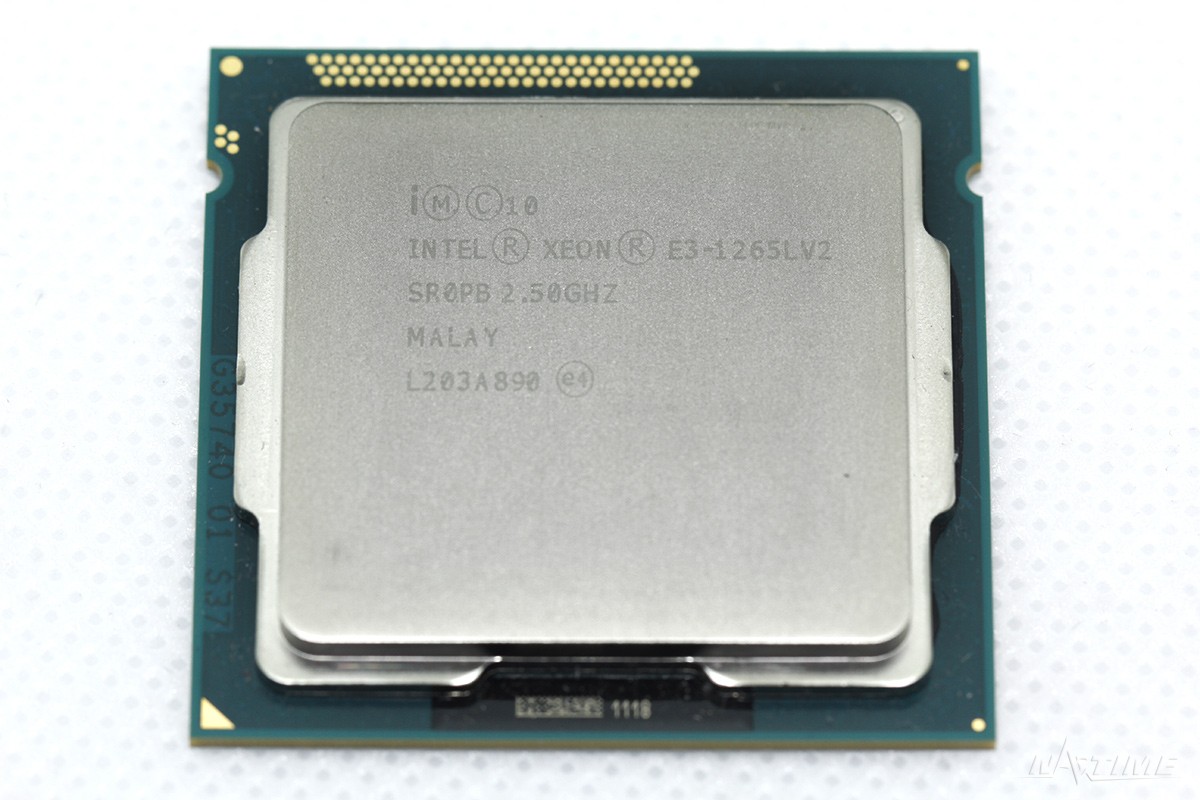

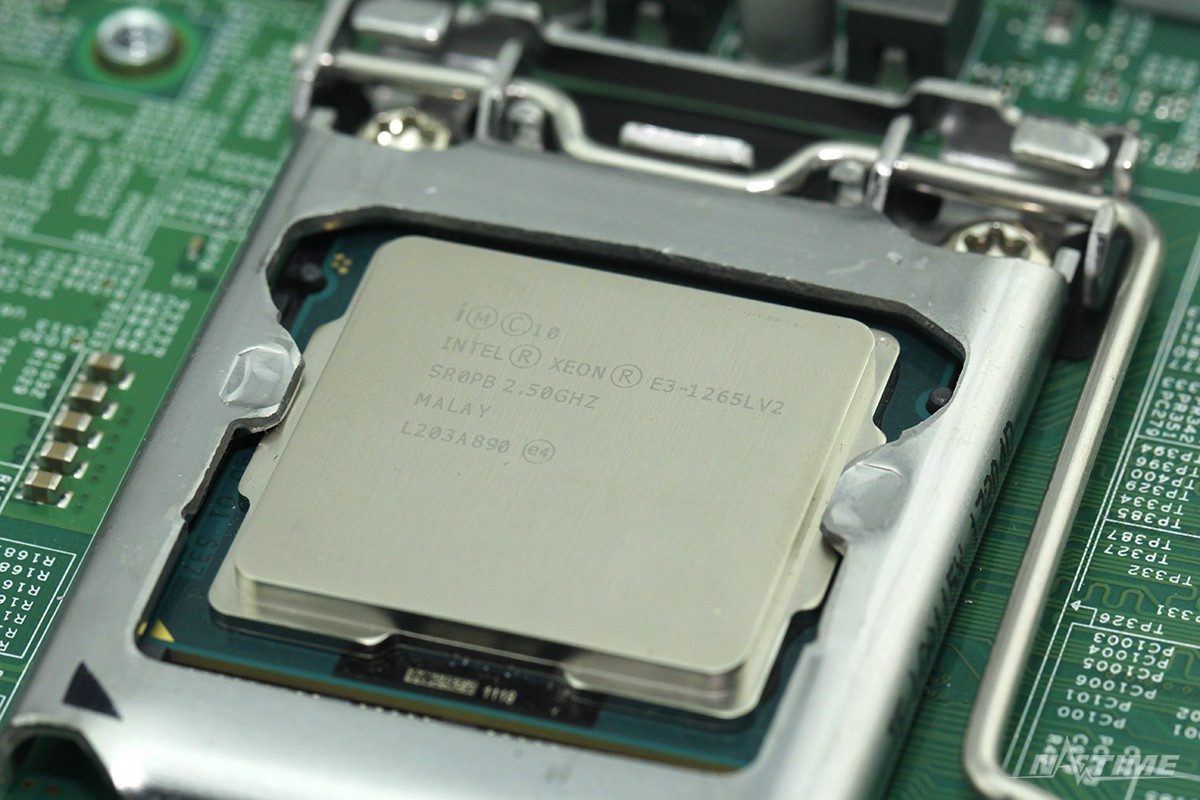

E3-1265L正式版



为什么选择这枚45W功耗的CPU,我想这个原装的非标接口的散热器就是原因之一



金士顿 DDR3 8GB ecc

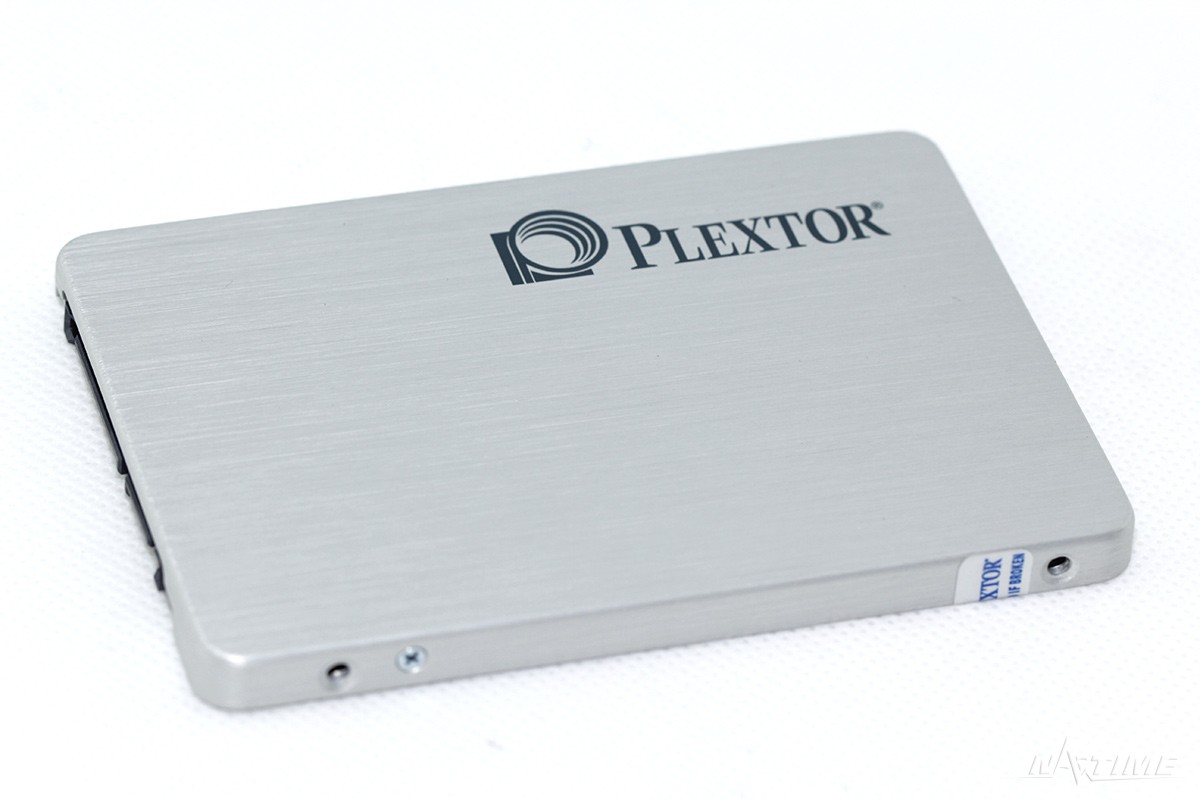

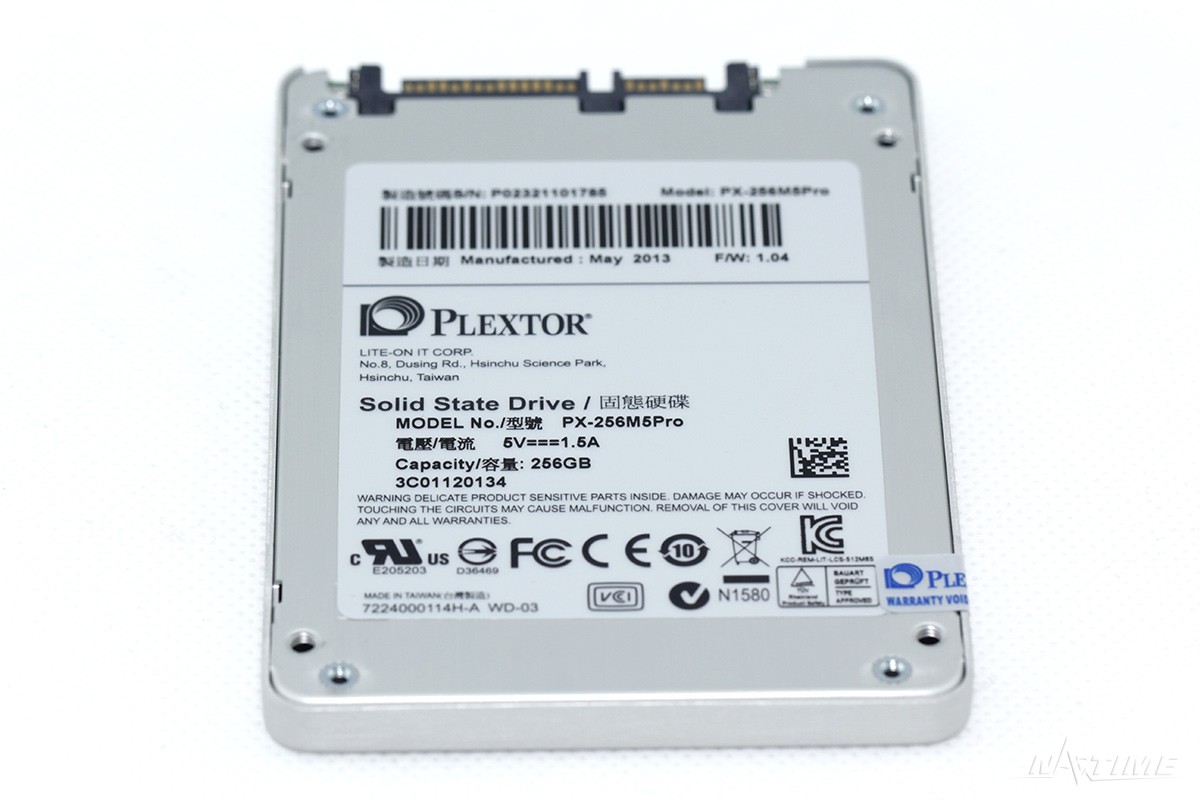

Plextor SSD




PX-265M5Pro



就位





SATA接入(主板预留的SATA2光驱位)


顶部的空间比较合适,预置理线架,薄型光驱位的几个卡片,SSD可以轻松就位
